D71F中線對夾式軟密封襯氟蝶閥

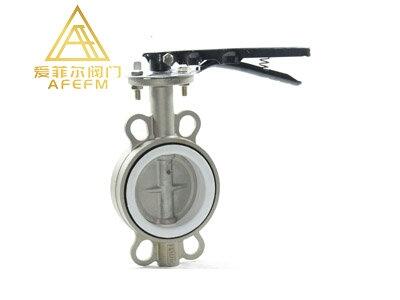

圖片：結構圖
名稱：襯氟蝶閥?對夾襯佛蝶閥 軟密封襯氟蝶閥
型號：D71F-6 ?D71F-10 ?D71F-16
??????D71F-6C ?D71F-10C ?D71F-16C
??????D71F-6P ?D71F-10P ??D71F-16P
??????D71F-6R ?D71F-10R ?D71F-16R
??????D71F-6RL ?D71F-10RL ?D71F-16RL
產品特點：
??1、小型輕便、容易維修、并可在任意位置安裝；
??2、結構簡單、開啟迅速；
??3、壽命長，啟閉次數多；
??4、雙向密封試驗泄漏為零；
5、流量特性趨于直線調節性能好；
采用標準：
|
制造標準 |
GB12238-89 |
法蘭標準 |
GB/T17241 |
|
結構長度標準 |
GB12221-89 |
檢驗標準 |
GB/T13927-92 |
主要性能規范：
|
型號 |
公稱壓力 |
殼體試驗壓力 |
密封試驗壓力 |
工作溫度 |
適用介質 |
||||||||||||
? |
0.6 |
0.9 |
0.66 |
≤80℃ |
水、油品 |
主要零件材料：
|
零件名稱 |
閥體、蝶板 |
閥桿 |
密封圈 |
填料 |
|
材料 |
灰鑄鐵 |
中碳鋼 |
丁睛橡膠 |
柔性石墨 |
主要連接尺寸
|
公稱 |
主要尺寸 |
法蘭尺寸和螺栓規格 |
|||||||
|
0.6MPa |
1.0MPa |
1.6MPa |
|||||||
|
L |
H1 |
H2 |
D1 |
n-φM |
D1 |
n-φM |
D1 |
n-φM |
|
|
50 |
43 |
80 |
160 |
110 |
4-φ14 |
120 |
4-φ18 |
125 |
4-φ18 |
|
65 |
46 |
88 |
175 |
130 |
4-φ14 |
136 |
4-φ18 |
145 |
4-φ18 |
|
80 |
46 |
96 |
180 |
150 |
4-φ118 |
160 |
4-φ18 |
160 |
4-φ18 |
|
100 |
52 |
114 |
200 |
170 |
4-φ18 |
185 |
4-φ18 |
180 |
4-φ18 |
|
125 |
56 |
128 |
213 |
200 |
4-φ18 |
215 |
4-φ18 |
210 |
4-φ18 |
|
150 |
56 |
140 |
225 |
225 |
4-φ18 |
238 |
4-φ22 |
240 |
4-φ22 |
|
200 |
60 |
175 |
260 |
280 |
4-φ18 |
295 |
4-φ22 |
295 |
4-φ22 |
|
250 |
68 |
202 |
290 |
335 |
4-φ18 |
357 |
4-φ22 |
355 |
4-φ26 |
|
300 |
78 |
242 |
330 |
395 |
4-φ22 |
407 |
4-φ22 |
410 |
4-φ26 |
|
350 |
78 |
266 |
360 |
445 |
4-φ22 |
467 |
4-φ22 |
470 |
4-φ30 |
|
400 |
102 |
298 |
390 |
495 |
4-φ22 |
515 |
4-φ26 |
525 |
4-φ33 |
|
450 |
114 |
315 |
410 |
550 |
4-φ22 |
565 |
4-φ26 |
585 |
4-φ36 |
|
500 |
127 |
348 |
430 |
600 |
4-φ22 |
620 |
4-M24 |
650 |
4-M30 |
|
600 |
154 |
400 |
490 |
705 |
4-φ26 |
725 |
4-M27 |
770 |
4-M33 |
|
700 |
165 |
520 |
550 |
810 |
4-φ26 |
840 |
4-M27 |
840 |
4-M33 |
|
800 |
190 |
591 |
610 |
920 |
4-φ30 |
950 |
4-M30 |
950 |
4-M36 |
|
900 |
216 |
660 |
680 |
1020 |
4-M27 |
1050 |
4-M30 |
1050 |
4-M36 |
|
1000 |
254 |
670 |
835 |
1120 |
4-M27 |
1160 |
4-M33 |
1170 |
4-M39 |
|
1200 |
? |
780 |
? |
1340 |
4-M30 |
1380 |
4-M36 |
1390 |
4-M45 |
|
1400 |
? |
? |
? |
1560 |
4-M33 |
1590 |
4-M39 |
1590 |
4-M45 |
|
1600 |
? |
? |
? |
1760 |
4-M33 |
1820 |
4-M45 |
1820 |
4-M52 |
注：可根據ANSI、JIS、DIN標準及非標尺寸生產
