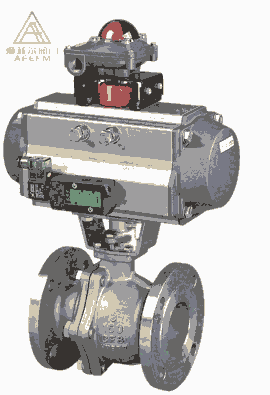

氣動O型球閥采用彈性密封圈結構設計，介質壓力較小時，密封圈與球體的接觸面積較小，故有較大的密封雙壓，確保可靠密封。
介質壓力較大時，密封圈與球體接觸面積增大，故密封圈能承受較大的介質推力而不會損壞。通過配置不同的控制附件，可實現
遙控及調節功能。
產品型號/技術參數
|
閥類 |
傳動方式 |
連結形式 |
結構形式 |
密封面 |
公稱壓力（MPa） |
閥體材料 |
|
球閥 |
6-氣動 |
法蘭式 |
浮動球直通 |
F-氟塑料 |
1.6 |
按表內閥體 |
|
公稱通徑DN(mm) |
15-250 |
|||||
|
材料\材料代號 |
C |
P |
R |
|||
|
主 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
||
|
球板 |
WCB |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12MoTi |
|||
|
密封圈 |
增強聚四氟乙烯 對位聚笨 |
|||||
|
填料 |
聚四氟乙烯 柔性石墨 |
|||||
|
適 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
||
|
適用溫度 |
-28℃～300℃ |
|||||
|
控制型式 |
雙作用/單作用 |
|||||
|
作用型式 |
切斷/調節 |
|||||
|
輸入信號 |
電信號：0～10mA、-4～10mA 氣信號20～100kPa |
|||||
|
回信電壓 |
AC220V/DC24V |
|||||
|
工作介質 |
凈化壓縮壓氣 |
|||||
|
執行器 |
型號 |
GT系列、HY系列、AW系列、ZSH系列 |
||||
|
氣源壓力 |
0.4～0.7MPa |
|||||
安裝尺寸表
|
公稱通徑DN(mm) |
尺 寸(mm) |
執行器型號 |
||||||||||||||||
|
1.6MPa |
2.5MPa |
H |
4.0MPa |
|||||||||||||||
|
L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
L |
D |
D1 |
B |
Z-D |
H |
|||
|
15 |
130 |
95 |
65 |
14 |
4-14 |
130 |
95 |
65 |
16 |
4-14 |
200 |
130 |
95 |
65 |
16 |
4-14 |
200 |
可選配GTD/GTE、 |
|
20 |
130 |
105 |
75 |
14 |
4-14 |
130 |
105 |
75 |
16 |
4-14 |
204 |
150 |
105 |
75 |
16 |
4-14 |
204 |
|
|
25 |
140 |
115 |
85 |
14 |
4-14 |
140 |
115 |
85 |
16 |
4-14 |
215 |
160 |
115 |
85 |
16 |
4-14 |
210 |
|
|
32 |
165 |
135 |
100 |
16 |
4-18 |
165 |
135 |
100 |
18 |
4-18 |
240 |
180 |
135 |
1 00 |
18 |
4-18 |
240 |
|
|
40 |
165 |
145 |
110 |
16 |
4-18 |
165 |
145 |
110 |
18 |
4-18 |
264 |
200 |
145 |
110 |
18 |
4-18 |
264 |
|
|
50 |
203 |
160 |
125 |
16 |
4-18 |
203 |
160 |
125 |
20 |
4-18 |
274 |
230 |
160 |
125 |
20 |
4-18 |
360 |
|
|
65 |
22 2 |
180 |
145 |
18 |
4-18 |
222 |
180 |
145 |
22 |
8-18 |
379 |
290 |
180 |
145 |
22 |
8-18 |
390 |
|
|
80 |
241 |
195 |
160 |
20 |
8-18 |
241 |
195 |
160 |
22 |
8-18 |
389 |
310 |
195 |
160 |
22 |
8-18 |
450 |
|
|
100 |
305 |
215 |
180 |
20 |
8-18 |
305 |
230 |
190 |
24 |
8-23 |
416 |
350 |
230 |
190 |
24 |
8-23 |
480 |
|
|
125 |
356 |
245 |
210 |
22 |
8-18 |
356 |
270 |
220 |
28 |
8-25 |
542 |
400 |
270 |
220 |
28 |
8-25 |
650 |
|
|
150 |
394 |
280 |
240 |
24 |
8-23 |
394 |
300 |
250 |
30 |
8-25 |
572 |
480 |
300 |
250 |
30 |
8-25 |
670 |
|
|
200 |
457 |
335 |
295 |
26 |
12-23 |
457 |
360 |
310 |
34 |
12-25 |
600 |
600 |
375 |
320 |
38 |
12-30 |
720 |
|
