一、概述

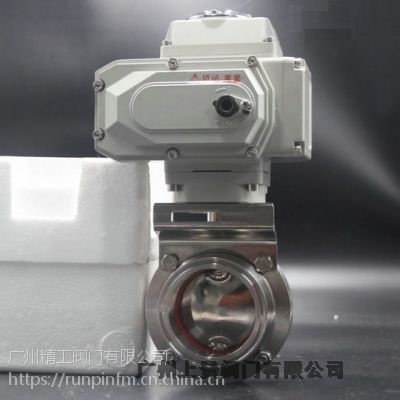

深圳電動衛生級蝶閥、廣州上工牌食品衛生級蝶閥采用標準電子拋光，光滑表面確保清潔，無介質積存區域，不會產生潛在的污染。快速拆裝閥，使衛生級電動蝶閥打開和維修快捷容易，使過程停機時間縮短。衛生級電動蝶閥廣泛應用于如食品、制藥、化妝品、潔凈蒸汽、酒類、飲料、生化工業過程控制場合�？煅b電動蝶閥具有以下特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、構緊湊、裝拆方便、操力矩小，操作方便，省力靈巧。
3、可以任何位置安裝，維修方便。
4、密封材料耐老化、耐腐蝕，使用壽命長等特點。
二、技術參數
|
公稱通徑DN |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
動作范圍 |
0～90° |
||||||||||
|
允許壓差△P |
小于公稱壓力（1.6MPa） |
||||||||||
|
泄漏量Q |
按GB/T4213－92，為Kv值的10-4 |
||||||||||
|
環境溫度oC |
－20～60oC |
||||||||||
|
配用執行機構 |
可配YH、OHQ、PSQ等系列角行程電動執行機構 |
||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
||||||||||
三、深圳電動衛生級蝶閥、廣州上工牌食品衛生級蝶閥執行器技術參數
|
執行器類別 |
YH標準精小型電動執行器 |
3610R電子式執行器參數 |
OHQ防爆型執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
||
|
輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
||
|
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4” |
|
殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有***防腐功能 |
||
四、深圳電動衛生級蝶閥、廣州上工牌食品衛生級蝶閥零件材料
|
零件名稱 |
材料 |
|
閥體 |
304、316、316L |
|
蝶板 |
304、316、316L |
|
密封圈 |
硅橡膠、氟橡膠、聚四氟 |
|
閥桿 |
304、316、316L |
|
填料 |
硅橡膠、氟橡膠、聚四氟 |
五、深圳電動衛生級蝶閥、廣州上工牌食品衛生級蝶閥性能規范
|
公稱通徑 |
DN（mm） |
50～400 |
||
|
公稱壓力 |
PN（MPa） |
0.6 |
1.0 |
1.6 |
|
試驗壓力 |
強度試驗 |
0.9 |
1.5 |
2.4 |
|
密封試驗 |
0.66 |
1.1 |
1.76 |
|
|
氣密封試驗 |
0.6 |
0.6 |
0.6 |
|
|
適用溫度 |
≤80℃ |
|||
|
適用介質 |
食品、潔凈蒸汽、啤酒等衛生介質 |
|||
|
連接形式 |
快裝式、卡箍式、外螺紋、焊接式 |
|||
