一、產品概述：

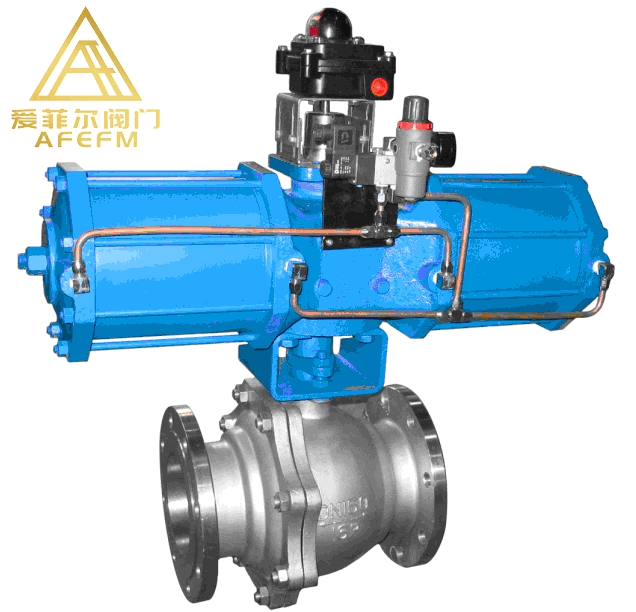

森品閥門生產的ZSHO氣動切斷球閥適用于Class150～Class1500、PN16～PN100、JIS 10K～JIS 20K的各種管路上，用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質�？蓮V泛應用于造紙、石化、化工、冶金、電力、環保、石油、輕工等工業部門的自動化控制系統中。氣動切斷球閥具有全通徑和縮徑兩種結構形式。用于輸送粘性、易結渣介質管道上的球閥應使用全通徑的，方便定期的刮蠟吹掃器通過。用于輸送氣體或物理性能近似于水的介質的管道上宜使用縮徑球閥，因其重量比全通徑的球閥輕30%左右，有利于減輕管道負荷，降低成本。氣動切斷球閥的驅動方式為手動、蝸輪傳動、氣動、電動或液動。
二、產品特點：
1、O型浮動式球閥采用全通徑或縮徑設計，流通阻力小。
2、閥門采用高平臺結構，ISO5211連接標準，能使安裝電/氣動執行器更為專業化。
3、閥桿采用內裝式，軸肩及聚四氟乙烯（或增強石墨）推力墊結構防止閥桿因管道內壓力而吹 出，同時聚四氟
乙烯（或增強石墨）材料減小閥門的啟閉扭矩，使操作更為省力。
4、具有防火防靜電結構，在閥桿與閥體及閥桿與球體之間設置導電彈簧，避免因靜電打火點燃易燃介質。確保系
統安全。
5、耐火結構雙重保護，當萬一發生火災而使密封圈燒損時，球閥的各個密封部位均能形成金屬對金屬的硬密封結
構。
6、可選配本公司生產的氣動、電動、及氣動調節型、電動調節型。具體請見本書執行器及調節閥部份。
三、主要技術參數：
|
閥體形式 |
直通鑄造球型閥 |
|
公稱通徑 |
DN15～300mm，DN300以上選用固定球閥 |
|
公稱壓力 |
國標PN1.6、2.5、4.0、6.4 MPa；美標ANSI 150、300LB ；日標JIS 10、20、30K |
|
法蘭標準 |
JIS、ANSI、GB、JB、HG等 |
|
連接形式 |
法蘭式、焊接式、螺紋式 |
|
閥蓋形式 |
整體式 |
|
壓蓋型式 |
螺栓壓緊式 |
|
密封填料 |
V型聚四氟乙烯填料、含浸聚四氟乙烯填料、石棉編織填料、柔性石墨 |
三、詳細參數：
PN1.6MPa
|
DN |
D |
D1 |
D2 |
D3 |
f |
b |
n-d |
L |
H |
W |
|
15 |
13 |
45 |
65 |
95 |
2 |
14 |
4-14 |
130 |
75 |
130 |
|
20 |
19 |
55 |
75 |
105 |
2 |
14 |
4-14 |
140 |
84 |
170 |
|
25 |
25 |
65 |
85 |
115 |
2 |
14 |
4-14 |
150 |
90 |
170 |
|
32 |
32 |
78 |
100 |
135 |
2 |
16 |
4-18 |
165 |
107 |
200 |
|
40 |
38 |
85 |
11O |
145 |
3 |
16 |
4-18 |
180 |
127 |
250 |
|
50 |
51 |
100 |
125 |
160 |
3 |
16 |
4-18 |
200 |
140 |
250 |
|
65 |
64 |
120 |
145 |
180 |
3 |
18 |
4-18 |
220 |
164 |
350 |
|
80 |
76 |
135 |
160 |
195 |
3 |
20 |
8-18 |
250 |
177 |
350 |
|
100 |
102 |
155 |
180 |
215 |
3 |
20 |
8-18 |
280 |
206 |
420 |
|
125 |
127 |
185 |
210 |
245 |
3 |
22 |
8-18 |
320 |
292 |
700 |
|
150 |
152 |
210 |
240 |
280 |
3 |
24 |
8-23 |
360 |
320 |
1000 |
|
200 |
203 |
265 |
295 |
335 |
3 |
26 |
12-23 |
400 |
365 |
1300 |
|
250 |
254 |
320 |
355 |
405 |
3 |
30 |
12-25 |
450 |
420 |
1800 |
PN2.5MPa
|
DN |
D |
D1 |
D2 |
D3 |
f |
b |
n-d |
L |
H |
W |
|
15 |
13 |
45 |
65 |
95 |
2 |
16 |
4-14 |
130 |
75 |
130 |
|
20 |
19 |
55 |
75 |
105 |
2 |
14 |
4-14 |
140 |
84 |
170 |
|
25 |
25 |
65 |
85 |
115 |
2 |
14 |
4-14 |
150 |
90 |
170 |
|
32 |
32 |
78 |
100 |
135 |
2 |
16 |
4-18 |
165 |
107 |
200 |
|
40 |
38 |
85 |
11O |
145 |
3 |
16 |
4-18 |
180 |
127 |
250 |
|
50 |
51 |
100 |
125 |
160 |
3 |
20 |
4-18 |
200 |
140 |
250 |
|
65 |
64 |
120 |
145 |
180 |
3 |
22 |
8-18 |
220 |
164 |
350 |
|
80 |
76 |
135 |
160 |
195 |
3 |
22 |
8-18 |
250 |
177 |
350 |
|
100 |
102 |
160 |
190 |
230 |
3 |
24 |
8-23 |
280 |
206 |
420 |
|
125 |
127 |
188 |
220 |
270 |
3 |
28 |
8-25 |
320 |
292 |
700 |
|
150 |
152 |
218 |
250 |
300 |
3 |
30 |
8-25 |
360 |
320 |
1000 |
|
200 |
203 |
278 |
310 |
360 |
3 |
34 |
12-25 |
400 |
365 |
1300 |
|
250 |
254 |
332 |
370 |
425 |
3 |
36 |
12-30 |
450 |
420 |
1800 |
