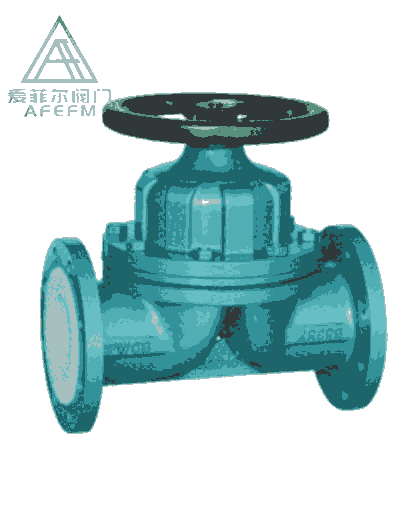

一、G41Fs型法蘭連接襯氟隔膜閥概述：
本閥的啟閉件是由鋼質瓣與軟質材料（橡膠和氟塑料復合制）的隔膜組成并將閥體內腔與閥蓋內腔隔開以達到截斷管內介質之目的。
1、驅動方式：手動、氣動（常開或常閉）、電動。
2、基本結構形式：堰式，直流式
3、公稱壓力PN0.6-1.0(Mpa)
4、公稱通徑DN15-400(mm)
二、G41Fs型隔膜閥制造標準：
|
遵循規范 |
STANDARD |
? ? 手動 |
G41J(堰式) |
? ? 手動 |
G641J(往復式) |
|
設計與制造 |
GB12239 |
G41Fs(堰式) |
G641Fs(往復式) |
||
|
結構長度 |
GB1221/JB1688 |
G45J(直流式) |
G6B41F(常閉式) |
||
|
法蘭尺寸 |
JB78/JB79 |
G45Fs(直流式) |
G6B41Fs(常閉式) |
||
|
壓力試驗 |
GB/T13927 |
電動 |
G9B41J(防爆式) |
電動 |
G941J(普通型) |
|
標簽 |
GB12220 |
G9B41Fs(防爆式) |
G941Fs(普通型) |
||
|
供貨 |
GB/T12252 |
? |
? |
? |
? |
?
三、G41Fs隔膜閥主要零部件材料表：
|
序號 |
零件名稱 |
灰鑄鐵 |
鑄鋼 |
不銹鋼 |
超低碳鋼 |
||
|
Z |
C |
P |
R |
PL |
RL |
||
|
1 |
閥體、閥蓋、閥瓣 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
2 |
閥桿 |
35 |
1Cr13 |
1Cr18Ni19Ti |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
|
3 |
襯里層 |
FEP（F46） PFA PCTFE（F3） |
|||||
|
4 |
隔膜 |
FEP（F46）/CR（氟丁橡膠） PFA（可溶性聚四氟乙烯）/FPDM（乙丙橡膠） |
|||||
|
5 |
閥桿螺母 |
ZCuAL10Fe3，ZCuAL10Fe3 |
|||||
|
6 |
螺栓 |
35 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
1Cr17Ni9Ti |
1Cr17Ni9Ti |
|
7 |
螺母 |
45 |
45 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
0Cr18Ni9 |
|
8 |
手輪 |
HT200 |
HT200 |
WCC |
WCC |
WCC |
WCC |
四、G41Fs隔膜閥外形連接尺寸及重量（單位：mm）：
|
? 型號 |
公稱通徑 DN |
尺寸（㎜） |
|||||||||
|
L |
D |
D1 |
D0 |
Z-φd |
H |
H1 |
H2 |
H3 |
重量 |
||
|
? ? ? ? ? G41W-6/10 G41J-6/10 G41Fs-6/10 |
15 |
125 |
95 |
65 |
120 |
4-φ14 |
- |
- |
- |
- |
3.8 |
|
20 |
135 |
105 |
75 |
120 |
4-φ14 |
- |
- |
- |
- |
4.2 |
|
|
25 |
145 |
115 |
85 |
120 |
4-φ14 |
121 |
135 |
- |
- |
4.5 |
|
|
32 |
160 |
1135 |
100 |
120 |
4-φ18 |
132 |
150 |
- |
- |
7 |
|
|
40 |
180 |
145 |
110 |
140 |
4-φ18 |
156 |
176 |
- |
- |
9 |
|
|
50 |
210 |
160 |
125 |
140 |
4-φ18 |
169 |
195 |
- |
- |
12 |
|
|
65 |
250 |
180 |
145 |
200 |
4-φ18 |
202 |
236 |
- |
- |
18 |
|
|
80 |
300 |
195 |
160 |
200 |
4-φ18 |
216 |
256 |
- |
- |
24.5 |
|
|
100 |
350 |
215 |
180 |
280 |
8-φ18 |
270 |
322 |
- |
- |
38.5 |
|
|
125 |
400 |
245 |
210 |
320 |
8-φ18 |
338 |
406 |
- |
- |
60 |
|
|
150 |
460 |
280 |
240 |
320 |
8-φ23 |
384 |
464 |
- |
- |
82 |
|
|
200 |
570 |
335 |
295 |
400 |
8-φ23 |
518 |
638 |
- |
- |
149 |
|
|
250 |
680 |
390 |
350 |
500 |
12-φ23 |
598 |
734 |
- |
- |
240 |
|
|
300 |
790 |
440 |
400 |
560 |
12-φ23 |
698 |
778 |
- |
- |
350 |
|
|
350 |
900 |
500 |
460 |
560 |
16-φ23 |
723 |
883 |
- |
- |
392 |
|
|
400 |
1000 |
565 |
515 |
640 |
16-φ25 |
868 |
1078 |
- |
- |
585 |
|
?
