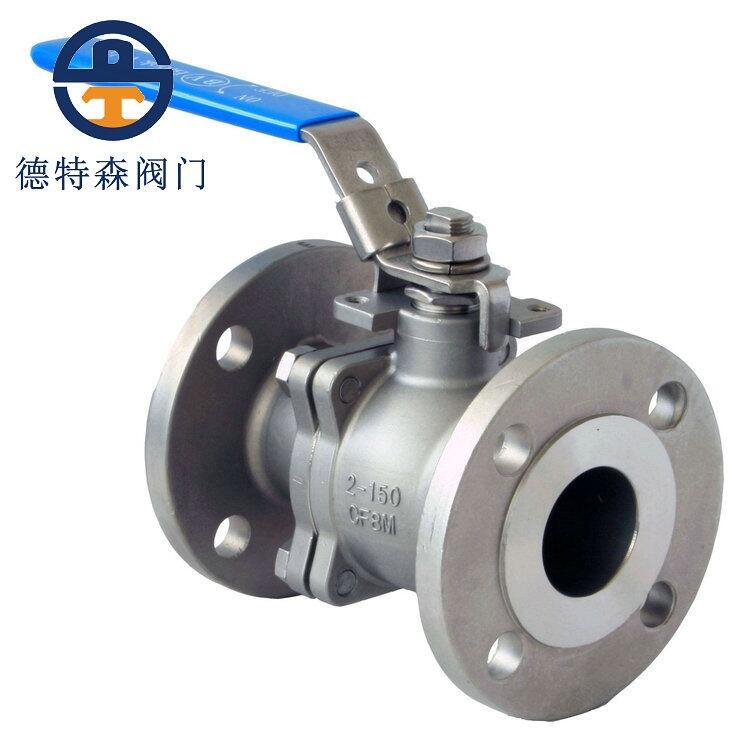

一、*產品概述
*，閥體、內件均采用不銹鋼CF8、CF3、CF8M、CF3M等，此種材質特別適合于天然氣和酸堿腐蝕性介質。
*屬于浮動球球閥，其設計制造標準是API 600、API 602，在管路中主要用來做切斷、分配和改變介質的流動方向。美標不銹鋼浮動球閥主要是用一個帶有圓形通道的球體作啟閉件，該啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
二、*主要零部件材料表
|
序號 |
零件名稱 |
材料名稱 |
||||
|
Q41F/H-P |
Q41F/H-PL |
Q41F/H-R |
Q41F/H-RL |
|||
|
1 |
閥體左體 |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
|
|
2 |
球體 |
B2-B8 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
|
B8以上 |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
||
|
3 |
閥桿 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
|
4 |
閥座 |
PTFE/增強PTFE/NYLIN/柔性石墨 |
||||
|
5 |
閥座支承圈 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
|
|
6 |
彈簧 |
3yc-7/17-49H |
||||
|
7 |
螺柱 |
A193-B8 |
||||
|
8 |
螺母 |
A194-8 |
||||
三、*主要性能規范表
|
壓力等級 |
磅級(Class) |
||||
|
150Lb |
300Lb |
400Lb |
600Lb |
||
|
試驗壓力 (MPa) |
殼體試驗 |
3.03 |
7.5 |
10.2 |
15.0 |
|
密封試驗 |
2.2 |
5.5 |
7.48 |
11.0 |
|
|
適用工況 |
適用介質 |
P:適用于硝酸類；R適用于醋酸類 |
|||
|
適用溫度 |
-196~≤550℃ |
||||
|
適用規范 |
設計制造按 |
API60 |
|||
|
法蘭尺寸按 |
ANSI B16.5 |
||||
|
結構長度按 |
ANSI B16.0 |
||||
|
檢驗試驗按 |
API598 |
||||
四、*主要外形尺寸表
|
|
||||||||
|
公稱通徑 NPS(in) |
公稱壓力150LB主要尺寸(mm) |
|||||||
|
L |
D |
T |
G |
C |
n-φd |
W |
H |
|
|
1/2" |
108 |
89 |
12 |
35 |
60.5 |
4-15 |
115 |
72 |
|
3/4" |
117 |
98 |
12 |
43 |
70 |
4-15 |
115 |
76 |
|
1" |
127 |
108 |
12 |
51 |
79.5 |
4-15 |
150 |
92 |
|
11/2" |
165 |
127 |
14.3 |
73 |
98.5 |
4-16 |
200 |
123 |
|
2" |
178 |
152 |
15.9 |
92 |
120.5 |
4-19 |
200 |
132 |
|
21/2" |
190 |
178 |
17.5 |
105 |
139.5 |
4-19 |
320 |
164 |
|
3" |
203 |
190 |
19.1 |
127 |
152.4 |
4-19 |
320 |
173 |
|
4" |
229 |
229 |
23.9 |
157 |
190.5 |
8-19 |
450 |
210 |
|
6" |
394 |
279 |
26 |
216 |
241.5 |
8-22 |
8000 |
288 |
|
8" |
457 |
343 |
29 |
270 |
298.5 |
8-22 |
1120 |
374 |
|
10" |
533 |
406 |
31 |
324 |
362 |
12-25 |
1420 |
366 |
|
12" |
610 |
483 |
32 |
381 |
432 |
12-25 |
1420 |
412 |
