產品概述

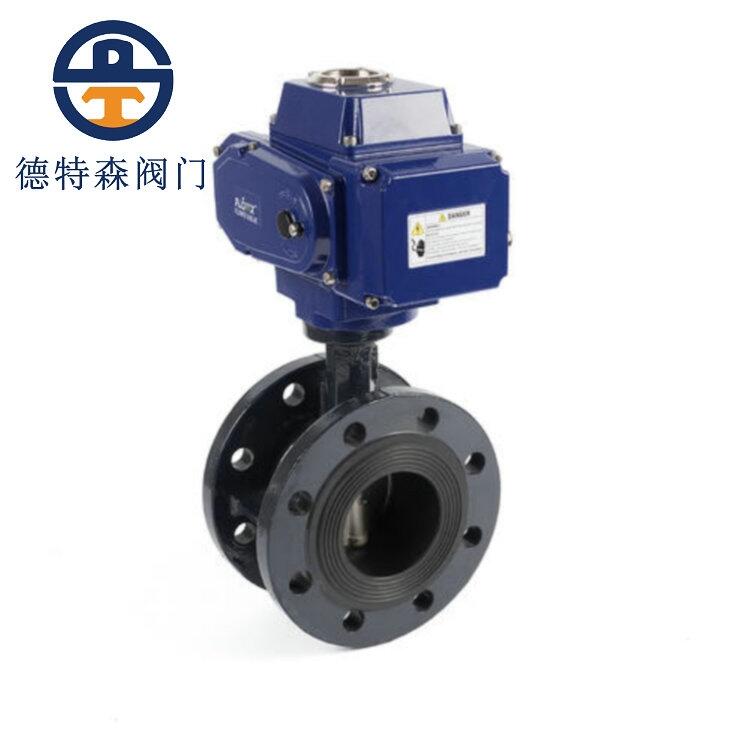

D341渦輪法蘭式軟密封蝶閥具有結構簡潔，流阻系數小，流量特性趨于直線，不會滯留雜物，且重量輕，安裝方便，驅動扭矩較小的優點。這種閥門既可作切斷介質用，又可作調節介質的流量用。選用不同材料的零件，配用不同材料的密封圈，可適應不同的介質、工況，使成本與性能達到最佳效果，D341渦輪法蘭式軟密封蝶閥廣泛適用于溫度≤120℃，公稱壓力≤1.6MPa給排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業，特別適用于雙向密封和閥體易銹蝕場合，作調節流量和截流介質。

主要零件材料

零件名稱	材料名稱
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
密封圈	橡膠、PTFE、PPL、不銹鋼、聚內脂、抗磨材料
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
填料	聚四氟乙烯、柔性石墨

主要性能規范

公稱通徑	DN(mm)	DN50～DN2000
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5
試驗壓力	強度試驗	0.9	1.5	2.4	3.75
	密封試驗	0.66	1.1	1.76	2.75
	低壓氣密試驗	0.5～0.7
適用介質	水、油、蒸氣、硝酸類(溫度≤200℃)、醋酸類(溫度≤200℃)

主要結構示意圖

主要連接尺寸表



公稱通徑		結構長度（標準值）			外形尺寸（參考值）		連接尺寸（標準值）
毫米	英寸	L	H	Ho	A	B	D	D1	D2	n-d
DN50	2	108	63	306	180	200	165	125	99	4-18
DN65	21/2	112	70	321	180	200	185	145	118	4-18
DN80	3	114	83	346	180	200	200	160	132	4-18
DN100	4	127	105	387	180	200	220	180	156	8-18
DN125	5	140	115	411	180	200	250	210	184	8-18
DN150	6	140	137	447	270	280	285	240	211	8-22
DN200	8	152	164	572	270	280	340	295	266	8-22
DN250	10	165	206	646	270	280	395	350	319	12-22
DN300	12	178	230	738	380	420	445	400	370	12-22
DN350	14	190	248	781	380	420	505	460	429	16-22
DN400	16	216	296	877	450	470	565	515	480	16-26
DN450	18	222	320	938	480	490	615	565	530	20-26
DN500	20	229	343	993	480	490	670	620	582	20-26
DN600	24	267	413	1131	480	490	780	725	682	20-30
DN700	28	430	478	1476	640	660	895	840	794	24-30
DN800	32	470	525	1533	640	660	1015	950	901	24-33
DN900	36	510	585	1655	750	860	1115	1050	1001	28-33
DN1000	40	550	640	1765	850	900	1230	1160	1112	28-36
DN1200	48	630	755	1995	850	900	1455	1380	1328	32-39
DN1400	56	710	910	2310	1000	925	1675	1590	1530	36-42
DN1600	64	790	1030	2595	1000	925	1915	1820	1750	40-48
DN1800	72	870	1140	2810	1100	980	2115	2020	1950	44-18
DN2000	80	950	1250	3100	1100	980	2325	2230	2150	48-48
