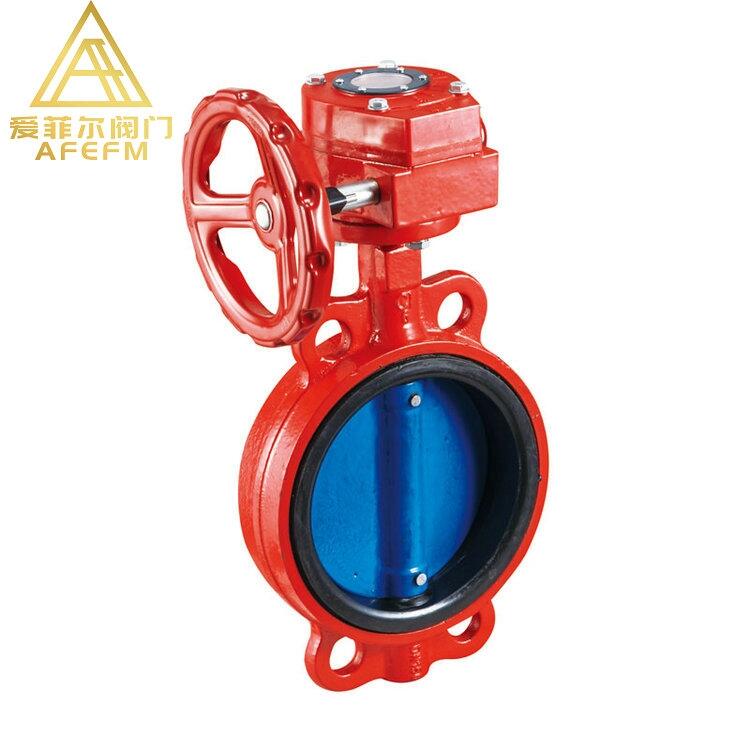

XD371X信號蝶閥
XD371×（10、16、25）-C、P、R 手動、蝸輪、氣動、電動傳動
用途
??在XDF型信號蝶閥的頂部沒有閥門啟閉電信號裝置，當閥門被誤關閉25%（全開度的1/4）時，電信號裝置便輸出被誤關閉的信號到消防控制中心。所以此蝶閥是消防自動噴水滅火系統的最佳配套產品。
結構特點及工作原理
該蝶閥的電信號裝置設計于蝸桿、蝸輪驅動裝置的頂部，并與閥桿直聯傳動，在精密全封閉的機電裝置內，沒有閥門開啟度機械指示器和進口電氣元件及防銹機件。輸出信號長期穩定可靠。
主要性能規范
公稱壓力（MPa）
1.0
1.6
2.5
強度試驗（MPa）
1.5
2.4
3.75
密封試驗（MPa）
1.1
1.76
2.75
適用溫度
≤80℃
適用介質
水
電流、電壓
交直流通用
主要零件材料
閥體
蝶板
閥桿
閥座
鑄鐵、鑄鋼
球墨鑄鐵 不銹鋼
中碳鋼 不銹鋼
丁睛橡膠
主要連接尺寸
公稱通徑 （DN）
D1
L
H1
H2
4-φd
50
120
42
80
160
4-φ23
65
136.2
44.7
88
175
4-φ26.5
45.2
96
180
8-φ18
100
185
52.1
115
200
4-φ24.5
125
215
54.4
128
213
150
238
55.8
140
225
4-φ25
295
60.6
260
4-φ25 4-φ23
250
357
65.8
202
290
4-φ29
300
407
76.9
242
330
注：表中連接尺寸按1.0MPa標準,1.6MPa,2.5MPa按GB4216標準生產
?
