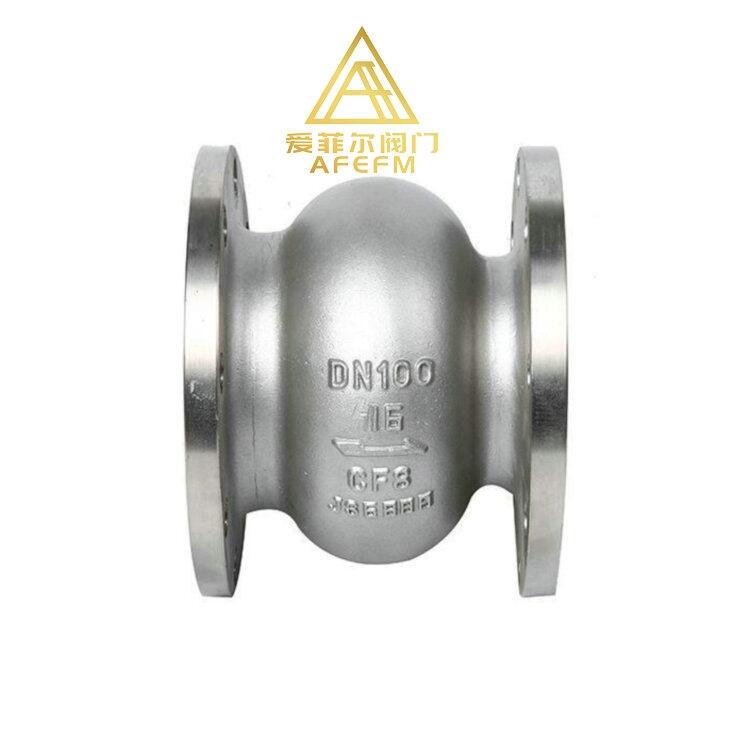

H42立式止回閥嚴格按 API6D、GB/T12235 標準設計制造,本系列閥門正常處于關閉狀態，由于管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低于出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。H42N立式止回閥由于采用彈簧支撐閥芯，故采用立式安裝或臥式裝均可。立式止回閥廣泛應用于石油、化工、制藥、電力行業等各種工況的管路上。
1、設計制造按12236—89
2、結構長度按SDV公司規定
3、法蘭型式及尺寸JB／T79 94
4、閥門檢查和試驗按API STD 598
|
|
||||
|
公稱壓力PN16（1.6MPa） |
||||
|
公稱通徑 |
結構長度 |
法蘭外徑 |
螺栓 |
重量 |
|
DN（mm） |
H（mm） |
D（mm） |
Z-d |
（kg） |
|
DN15 |
105 |
95 |
4-14 |
- |
|
DN20 |
105 |
105 |
4-14 |
- |
|
DN25 |
105 |
115 |
4-14 |
- |
|
DN32 |
150 |
135 |
4-18 |
- |
|
DN40 |
160 |
145 |
4-18 |
- |
|
DN50 |
170 |
160 |
4-18 |
7.9 |
|
DN65 |
180 |
180 |
4-18 |
11 |
|
DN80 |
200 |
195 |
8-18 |
12 |
|
DN100 |
210 |
215 |
8-18 |
19.5 |
|
DN125 |
275 |
245 |
8-18 |
36 |
|
DN150 |
300 |
280 |
8-23 |
47 |
|
DN200 |
380 |
335 |
12-23 |
65 |
|
|
||||
|
公稱壓力PN25（2.5MPa） |
||||
|
公稱通徑 |
結構長度 |
法蘭外徑 |
螺栓 |
重量 |
|
DN（mm） |
H（mm） |
D（mm） |
Z-d |
（kg） |
|
DN20 |
105 |
105 |
4-14 |
- |
|
DN25 |
105 |
115 |
4-14 |
- |
|
DN32 |
150 |
135 |
4-18 |
- |
|
DN40 |
160 |
145 |
4-18 |
- |
|
DN50 |
170 |
160 |
4-18 |
7.9 |
|
DN65 |
180 |
180 |
8-18 |
11 |
|
DN80 |
200 |
195 |
8-18 |
12 |
|
DN100 |
210 |
230 |
8-23 |
20 |
|
DN125 |
275 |
270 |
8-25 |
38 |
|
DN150 |
300 |
300 |
8-25 |
48 |
|
DN200 |
380 |
360 |
12-25 |
70 |
|
|
||||
|
公稱壓力PN40（4.0MPa） |
||||
|
公稱通徑 |
結構長度 |
法蘭外徑 |
螺栓 |
重量 |
|
DN（mm） |
H（mm） |
D（mm） |
Z-d |
（kg） |
|
DN50 |
170 |
160 |
4-18 |
7.9 |
|
DN65 |
180 |
180 |
8-18 |
11 |
|
DN80 |
200 |
195 |
8-18 |
12 |
|
DN100 |
210 |
230 |
8-23 |
20 |
|
DN125 |
275 |
270 |
8-25 |
38 |
|
DN150 |
300 |
300 |
8-25 |
48 |
|
DN200 |
380 |
360 |
8-30 |
72 |
?
?
