產品簡介：

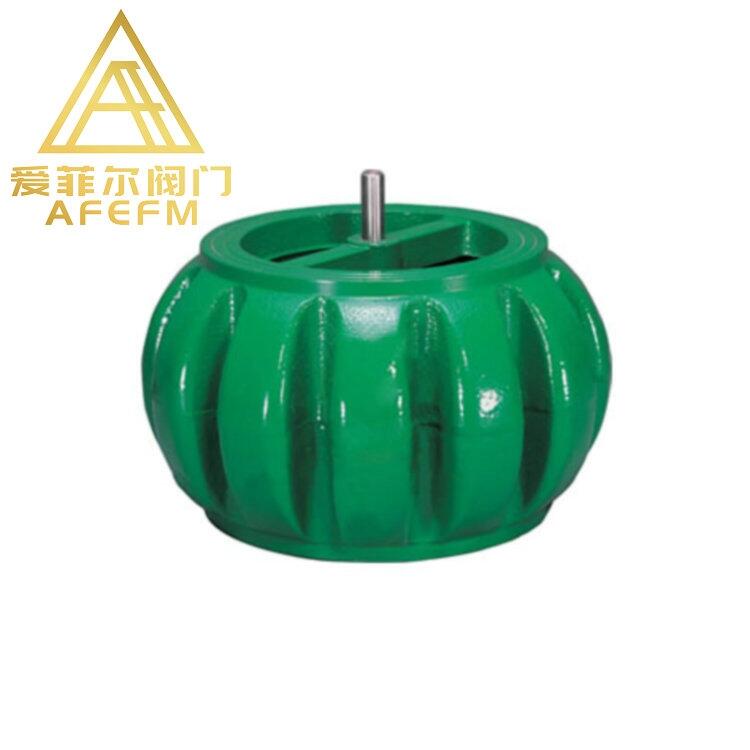

???H71XT系列對夾式消聲止回閥是利用管線內部壓力變化，內壓自行驅動型止回閥。該產品閥瓣運動自動導向，開啟關閉靈活，運動自如，密封性能好，外形結構尺寸小、重量輕、拆裝方便、噪音低、垂直，水平安裝均可。對夾升降止回閥可安裝在水泵出口管道上，多用于水泵停止時，防止管路中帶壓水流回流沖擊水泵確保安全。
安裝說明：
１、安裝前請核對該閥門的口徑，壓力等級及外觀是否完好無損。用手按動閥軸是否動作靈活無阻。
２、檢查閥體標示紅色箭頭與管線水流方向是否一致。
３、夾緊閥門時，各螺栓擰緊用力均衡，使閥門受力一致，并且夾緊力不要過大。
主要性能、規范：
|
公稱壓力 |
???實驗壓力 |
工作壓力 |
適用溫度 |
適用介質 |
|
|
強度 |
密封 |
||||
|
1.6 |
2.4 |
1.76 |
1.6 |
80 |
水 |
主要零件材料：
|
零件名稱 |
閥體、閥蓋、閥瓣 |
密封墊 |
閥軸、壓蓋 |
彈簧 |
|
材料 |
鑄鐵 |
丁腈橡膠 |
黃銅 |
不銹鋼 |
主要尺寸及重量：
|
公稱通經 DN（mm） |
????????尺寸（mm） |
重量 （kg） |
|||
|
??Ｌ |
??Ｄ |
??Ｄ |
????螺栓 |
||
|
?40 |
? 62 |
? 105 |
? 85 |
4-M16×150 |
?? 2.3 |
|
?50 |
? 67 |
? 127 |
? 105 |
4-M16×150 |
?? 2.5 |
|
?65 |
? 73 |
? 139 |
? 120 |
4-M16×150 |
??? 4 |
|
?80 |
? 80 |
? 152 |
? 135 |
8-M16×160 |
?? 5.2 |
|
?100 |
? 102 |
? 172 |
? 155 |
8-M16×190 |
?? 7.5 |
|
?125 |
? 120 |
? 225 |
? 185 |
8-M16×230 |
? 13.5 |
|
?? 150 |
? 140 |
? 232 |
? 210 |
8-M20×240 |
? 17.5 |
