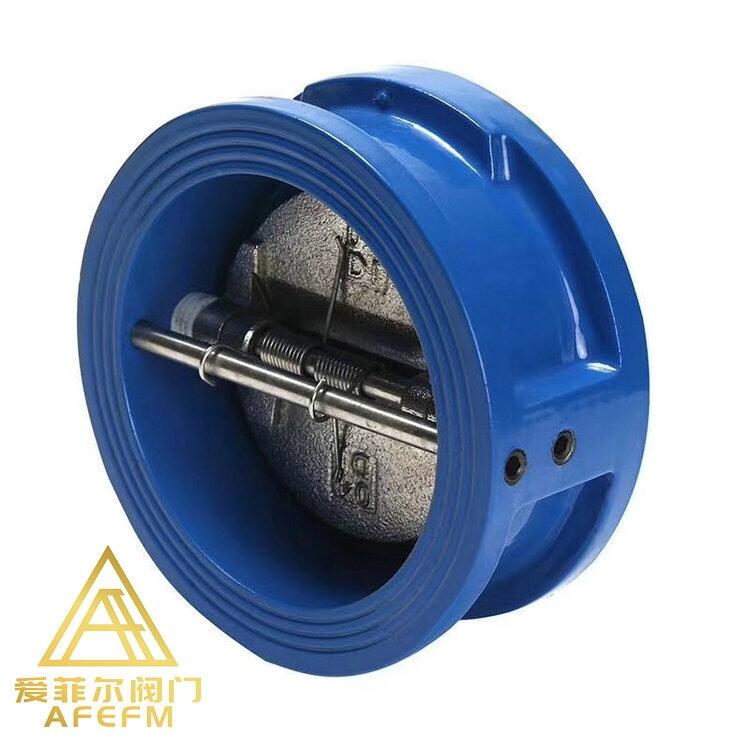

H76X-16Q 漳州蝶式止回閥

H76X-16Q 漳州蝶式止回閥

產品價格：￥600（人民幣）

規格：DN150 DN200 DN250 DN300

發貨地：福建愛菲爾閥門廠

品牌：

最小起訂量：1臺

QQ洽談點擊詢價進入商鋪

福建愛菲爾閥門有限公司

誠信商家

會員級別：

標準會員

認證類型：企業認證

企業證件：通過認證

認證信息：福建愛菲爾閥門有限公司

商鋪名稱：福建愛菲爾閥門有限公司

聯系人：洪小杰（先生）

聯系手機：

固定電話：

企業郵箱：561455993@qq.com

聯系地址：福建省南安市侖蒼鎮寶成工業區寶成路152號愛菲爾閥門廠

郵編：362304

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

概述

H76對夾雙瓣旋啟蝶式止回閥用于純凈管路及工業、環保、水處理、高層建筑給排水管路，阻止介質逆向流動之用。該止回閥采用對夾式，蝶板為兩個半圓，且采用彈簧強制復位，密封面可為本體堆焊耐磨材料或襯橡膠，使用范圍廣，密封可靠。

特點

1、體積小，重量輕，結構緊湊、維修方便
2、閥板采用對偶式，在彈簧的彈性力下矩下可自行速閉
3、因速閉作用，可防止介質倒流
4、閥體結構長度尺寸小，剛性好
5、安全方便，可用于水平垂直兩個方向安裝

執行標準

1、法蘭連接尺寸：GB/T1724.1-98
2、結構長度：GB/T12221-1989，ISO5752-82

窗體頂端

窗體底端

主要外形尺寸和連接尺寸

?
Class150
公稱通徑		尺寸（mm）				? 重量 (Kg)
NPS（in）	DN（mm）	L	D	D3	D2	? 重量 (Kg)
2	DN50	60	103	56	51	2
21/2	DN65	67	122	73	65	3
3	DN80	73	135	88	80	4
4	DN100	73	173	108	102	6
5	DN125	86	195	132	127	8
6	DN150	98	220	160	152	13
8	DN200	127	277	210	203	25
10	DN250	146	337	266	254	39
12	DN300	181	407	310	305	54
14	DN350	184	448	355	350	80
16	DN400	191	512	405	400	117
18	DN450	203	547	455	450	138
20	DN500	319	604	505	500	163
24	DN600	222	715	605	600	331

?

主要外形尺寸和連接尺寸

Class300
公稱通徑		尺寸（mm）				? 重量 (Kg)
NPS（in）	DN（mm）	L	D	D3	D2	? 重量 (Kg)
2	DN50	60	110	58	51	3
21/2	DN65	67	128	73	65	4
3	DN80	73	147	88	80	6
4	DN100	73	179	108	102	8
5	DN125	86	214	132	127	15
6	DN150	98	249	160	152	18
8	DN200	127	305	210	203	31
10	DN250	146	359	266	254	51
12	DN300	181	420	310	305	77
14	DN350	222	483	355	350	117
16	DN400	232	537	405	400	190
18	DN450	264	594	455	450	200
20	DN500	292	652	505	500	265
24	DN600	318	772	608	600	410

?

主要外形尺寸和連接尺寸

Cllass600
公稱通徑		尺寸（mm）				?重量 (Kg)
NPS（in）	DN（mm）	L	D	D3	D2	?重量 (Kg)
2	DN50	60	110	58	51	4
21/2	DN65	67	128	73	65	5
3	DN80	73	147	88	80	8
4	DN100	79	191	108	102	11
5	DN125	105	239	136	127	20
6	DN150	136	264	162	152	26
8	DN200	165	318	121	200	55
10	DN250	213	398	266	250	95
12	DN300	229	455	312	305	140
14	DN350	273	40	355	337	223
16	DN400	305	562	400	387	360
18	DN450	362	610	450	438	395
20	DN500	368	680	500	489	518
24	DN600	438	786	600	591	836

?

主要外形尺寸和連接尺寸

Cllass900
公稱通徑		尺寸（mm）					重量 (kg)
NPS（in）	DN（mm）	L	D	D3		D2	重量 (kg)
2	DN50	70	140		58	51	8
21/2	DN65	83	162		73	65	11
3	DN80	83	165		90	80	14
4	DN100	102	204		108	102	20
5	DN125	110	245		136	127	30
6	DN150	159	280		162	150	42
8	DN200	206	350		212	200	84
10	DN250	241	432		266	250	145
12	DN300	292	495		312	305	220
14	DN350	356	518		355	337	350
16	DN400	384	572		400	387	470
18	DN450	451	635		450	438	605
20	DN500	451	695		496	487	820
24	DN600	495	835		600	591	1050

?

主要外形尺寸和連接尺寸

Cllass1500
公稱通徑		尺寸(mm)					重量 (kg)
NPS（in）	DN（mm）	L	D	D3		D2	重量 (kg)
2	DN50	70	140		58	51	8
21/2	DN65	83	162		73	65	11
3	DN80	83	172		90	80	19
4	DN100	102	207		108	102	26
5	DN125	110	252		136	127	51
6	DN150	159	286		162	150	68
8	DN200	206	356		212	200	130
10	DN250	248	433		266	254	210
12	DN300	305	518		312	305	384
14	DN350	356	576		355	377	550
16	DN400	384	639		400	387	635

?

主要外形尺寸和連接尺寸

Class2500
公稱通徑		尺寸(mm)				重量 (kg)
NPS（in）	DN（mm）	L	D	D3	D2
NPS（in）	DN（mm）	L	D	D3	D2
2	DN50	70	143	143	42	10
21/2	DN65	83	166	166	52	18
3	DN80	86	194	194	62	26
4	DN100	105	232	232	88	40
5	DN125	110	277	277	100	59
6	DN150	159	315	315	150	90
8	DN200	206	385	385	180	150
10	DN250	254	474	474	225	240
12	DN300	305	547	547	266	440

?

主要外形尺寸和連接尺寸

?

主要外形尺寸和連接尺寸

?
公稱壓力PN10（1.0MPa）
公稱通徑 DN（mm)	尺寸(mm)				重量 (Kg)	配管法蘭(供參考)
公稱通徑 DN（mm)	L	D	D3	D2	重量 (Kg)	D1	螺栓數量	螺栓直徑	長度Ll
DN50	60	108	56	51	2	125	4	M16	150
DN65	67	128	73	65	3	145	4	M16	155
DN80	73	142	88	80	4	160	8	M16	160
DN100	73	162	108	102	6	180	8	M16	165
DN125	86	192	132	127	8	210	8	M16	180
DN150	98	218	160	152	13	240	8	M20	205
DN200	127	273	210	203	24	295	8	M20	235
DN250	146	328	266	254	37	350	12	M20	255
DN300	181	378	310	305	50	400	12	M20	290
DN350	184	438	355	350	76	460	16	M20	295
DN400	191	489	405	400	110	515	16	M24	310
DN450	203	539	455	450	135	565	20	M24	325
DN500	219	594	505	500	158	620	20	M24	345
DN600	222	696	605	600	320	725	20	M27	355
DN700	305	811	700	675	380	840	24	M27	440
DN800	305	918	800	796	560	950	24	M30	450
DN900	368	1018	903	898	640	1050	28	M30	520
DN1000	432	1124	1055	1050	900	1160	28	M33	590
DN1200	524	1340	1205	1200	1400	1380	32	M36	695

?

主要外形尺寸和連接尺寸

?
公稱壓力PN16（1.6MPa）
公稱通徑 DN（mm)	尺寸(mm)				重量 (Kg)	配管法蘭(供參考)
公稱通徑 DN（mm)	L	D	D3	D2	重量 (Kg)	D1	螺栓數量	螺栓直徑	Ll
DN50	600	108	56	51	2	125	4	M16	150
DN65	67	128	73	65	3	145	4	M16	155
DN80	73	142	88	80	4	160	8	M16	160
DN100	73	162	108	102	6	180	8	M16	165
DN125	86	192	132	127	8	210	8	M16	180
DN150	98	218	160	152	13	240	8	M20	205
DN200	127	273	210	203	24	295	12	M20	235
DN250	146	329	266	254	39	355	12	M24	265
DN300	181	384	310	305	50	410	12	M24	305
DN350	184	444	355	350	76	470	16	M24	310
DN400	191	496	405	400	110	525	16	M27	330
DN450	203	556	455	450	135	585	20	M27	345
DN500	219	618	505	500	158	650	20	M30	370
DN600	222	732	605	600	320	770	20	M33	380
DN700	305	802	700	695	380	840	24	M33	470
DN800	305	912	800	796	560	950	24	M36	475
DN900	368	1012	903	898	640	1050	28	M36	545
DN1000	432	1126	1055	1050	900	1170	28	M39	620
DN1200	524	1340	1205	1200	1400	1390	32	M45	735

?

主要外形尺寸和連接尺寸

?

公稱壓力PN25（2.5MPa）
公稱通徑 DN（mm）	尺寸(mm)				重量 (Kg)	配管法蘭(供參考)
公稱通徑 DN（mm）	L	D	D3	D2	重量 (Kg)	D1	螺栓數量	螺栓直徑	Ll
DN50	60	108	56	51	2	125	4	M16	150
DN65	67	128	73	65	3	145	8	M16	160
DN80	73	142	88	80	4	160	8	M16	170
DN100	73	168	108	102	6	190	8	M20	180
DN125	86	194	132	127	8	220	8	M24	205
DN150	98	224	160	152	14	250	8	M24	220
DN200	127	284	210	203	27	310	12	M24	255
DN250	146	341	266	254	42	370	12	M27	285
DN300	181	401	310	305	54	430	16	M27	325
DN350	184	458	355	350	86	490	16	M30	340
DN400	191	515	405	40	120	550	16	M33	360
DN450	203	565	455	450	148	600	20	M33	375
DN500	219	622	505	500	165	660	20	M33	395
DN600	222	732	605	600	340	770	20	M36	410
DN700	305	831	700	695	400	875	24	M39	500
DN800	305	942	800	796	580	990	24	M45	520
DN900	368	1040	903	898	660	1090	28	M45	590
DN1000	432	1155	1055	1050	960	1210	28	M52	675
DN1200	524	1365	1205	1200	1440	1420	32	M52	790

主要外形尺寸和連接尺寸

公稱壓力PN40（4.0MPa）
公稱通徑 DN（mm）	尺寸(mm)				重量 (Kg)	配管法蘭(供參考)
公稱通徑 DN（mm）	L	D	D3	D2	重量 (Kg)	D1	螺栓數量	螺栓直徑	Ll
DN50	60	108	58	51	3	125	4	M16	150
DN65	67	125	73	65	4	145	8	M16	160
DN80	73	142	88	80	6	160	8	M16	170
DN100	73	168	108	102	8	190	8	M20	180
DN125	86	194	132	127	13	220	8	M24	205
DN150	98	224	160	152	16	250	8	M24	220
DN200	127	291	210	203	28	320	12	M27	270
DN250	146	353	266	254	49	385	12	M30	300
DN300	181	418	310	305	76	450	16	M30	3485
DN350	222	475	355	350	114	510	16	M33	400
DN400	232	547	405	400	190	585	16	M36	425
DN450	264	572	455	450	200	610	20	M36	470
DN500	292	626	505	500	260	670	20	M39	505
DN600	318	745	608	600	404	795	20	M45	575

主要外形尺寸和連接尺寸

?

公稱壓力PN64（6.4MPa）
公稱通徑 DN（mm）	尺寸(mm)				重量 (Kg)	配管法蘭(供參考)
公稱通徑 DN（mm）	L	D	D3	D2	重量 (Kg)	D1	螺栓數量	螺栓直徑	Ll
DN50	60	114	58	51	4	135	4	M20	?
DN65	67	138	73	65	5	160	8	M20	?
DN80	73	148	88	80	7	170	8	M20	?
DN100	79	174	108	102	10	200	8	M24	?
DN125	105	221	132	127	16	240	8	M27	?
DN150	136	248	162	152	20	280	8	M30	?
DN200	165	310	212	200	38	345	12	M33	?
DN250	213	362	266	250	62	400	12	M33	?
DN300	229	422	310	305	100	460	16	M33	?
DN350	273	487	355	350	160	525	16	M36	?
DN400	305	541	405	400	260	585	16	M39	?

主要外形尺寸和連接尺寸

公稱壓力PN100（10.0MPa）
公稱通徑 DN（mm）	尺寸(mm)				重量 (Kg)	配管法蘭(供參考)
公稱通徑 DN（mm）	L	D	D3	D2	重量 (Kg)	D1	螺栓數量	螺栓直徑	Ll
DN50	60	120	58	51	5	145	4	M24	?
DN65	67	144	73	65	7	170	8	M24	?
DN80	73	154	88	80	10	180	8	M24	?
DN100	79	181	108	102	12	210	8	M27	?
DN125	105	218	132	127	19	250	8	M30	?
DN150	136	258	162	152	25	290	12	M30	?
DN200	165	324	212	200	56	360	12	M33	?
DN250	213	392	266	250	94	430	12	M36	?
DN300	229	456	312	305	142	500	16	M39	?
DN350	273	510	355	350	230	560	16	M45	?
DN400	305	570	405	400	366	620	16	M45	?

主要外形尺寸和連接尺寸

?

公稱壓力PN160（16.0MPa） (JB/T74-90)
公稱通徑 DN（mm）	尺寸(mm)				重量 (Kg)	配管法蘭(供參考)
公稱通徑 DN（mm）	L	D	D3	D2	重量 (Kg)	D1	螺栓數量	螺栓直徑	Ll
DN50	70	142	56	51	8	165	8	M22	?
DN65	83	162	73	65	11	190	8	M27	?
DN80	83	176	90	80	16	205	8	M27	?
DN100	102	208	108	102	19	240	8	M30	?
DN125	110	247	136	127	33	285	8	M36	?
DN150	159	280	162	150	40	318	12	M36	?
DN200	206	356	212	203	84	400	12	M42	?
DN250	241	435	266	250	146	485	12	M48	?
DN300	292	620	312	305	230	570	16	M48	?

主要外形尺寸和連接尺寸

公稱壓力PN160（16.0MPa） (GB/T9112-9124、HG 20592-20614)
公稱通徑 DN（mm）	尺寸(mm)				重量 (Kg)	配管法蘭(供參考)
公稱通徑 DN（mm）	L	D	D3	D2	重量 (Kg)	D1	螺栓數量	螺栓直徑	Ll
DN50	70	120	56	51	7	145	4	M24	?
DN65	83	144	73	65	10	170	8	M24	?
DN80	83	154	90	80	14	180	8	M24	?
DN100	102	181	108	102	17	210	8	M27	?
DN125	110	218	136	127	28	250	8	M30	?
DN150	159	258	162	152	36	290	12	M30	?
DN200	206	325	212	203	78	360	12	M33	?
DN250	241	389	266	254	130	430	12	M39	?
DN300	292	459	312	305	210	500	16	M39	?
