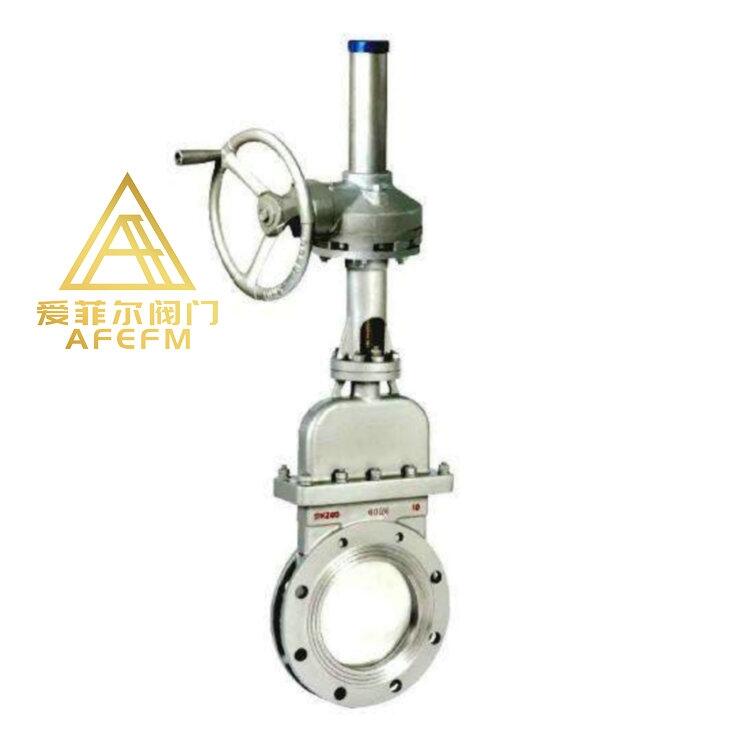

PZ573傘齒輪對夾式刀形閘閥，適用于帶有懸浮顆粒、纖維材料的紙漿、污水、煤漿、灰渣水泥混合物等介質的管道，靠可以切割纖維材料的刀刃形閘板來切斷這些介質。閥體實際上不存在腔室，閘板在側面導向槽內升降，并由底部的凸耳緊壓在閥座上，如需達到較高的介質密封性時，可選用O形密封閥座實現雙向密封。按驅動方式分為手動刀型閘閥、氣動刀型閘閥、電動刀型閘閥。
???PZ573傘齒輪對夾式刀形閘閥操作輕便靈活、體積小、通道流暢、流阻小、重量輕、易安裝、易拆卸，公稱尺寸 DN50~DN800，可在工作壓力 0.6MPa~1.6MPa，使用溫度 ≤100℃ 情況下正常工作。刀型閘閥其閘板具有剪切功能，可刮除密封面上的粘著物，自動清除雜物。不銹鋼閘板可防止腐蝕引起的密封泄漏。
1、超短結構長度，節省材料，可使管路系統整體重量大大減輕。
2、占用有效空間小，能有效支持管道的強度，可減少管道振動的可能性。
3、閘板選用奧氏體不銹鋼，耐腐性能大大提高，可有效的防止由于閘板腐蝕引起的密封瀉漏。
4、上密封填料采用柔性 PTFE ，密封可靠、操作輕便靈活。 閘板具有閘刀的功能，能有效的閘斷介質中各類雜物。
|
? |
|||||
|
公稱壓力PN6（0.6MPa） |
|||||
|
DN（mm） |
L |
D1 |
D2 |
H |
n-M |
|
DN50 |
43 |
90 |
110 |
475 |
4-M12 |
|
DN65 |
46 |
110 |
130 |
500 |
4-M12 |
|
DN80 |
46 |
125 |
150 |
535 |
4-M16 |
|
DN100 |
52 |
145 |
170 |
605 |
4-M16 |
|
DN125 |
56 |
175 |
200 |
665 |
8-M16 |
|
DN150 |
56 |
200 |
225 |
765 |
8-M16 |
|
DN200 |
60 |
255 |
280 |
880 |
8-M16 |
|
DN250 |
68 |
310 |
335 |
1020 |
12-M16 |
|
DN300 |
78 |
362 |
395 |
1220 |
12-M20 |
|
DN350 |
78 |
412 |
445 |
1375 |
12-M20 |
|
DN400 |
102 |
462 |
495 |
1560 |
16-M20 |
|
DN450 |
114 |
518 |
550 |
1720 |
16-M20 |
|
DN500 |
127 |
568 |
600 |
1870 |
16-M20 |
|
DN600 |
154 |
670 |
705 |
2220 |
20-M22 |
|
DN700 |
165 |
775 |
810 |
2570 |
24-M22 |
|
DN800 |
190 |
880 |
920 |
3030 |
24-M27 |
|
DN900 |
203 |
980 |
1020 |
3430 |
24-M27 |
|
DN1000 |
216 |
1080 |
1120 |
3470 |
28-M27 |
|
DN1200 |
254 |
1295 |
1340 |
4230 |
32-M30 |
|
? |
|||||
|
公稱壓力PN10（1.0MPa） |
|||||
|
DN（mm） |
L |
D1 |
D2 |
H |
n-M |
|
DN50 |
43 |
100 |
125 |
475 |
4-M16 |
|
DN65 |
46 |
120 |
145 |
500 |
4-M16 |
|
DN80 |
46 |
135 |
160 |
535 |
4-M16 |
|
DN100 |
52 |
155 |
180 |
605 |
8-M16 |
|
DN125 |
56 |
185 |
210 |
665 |
8-M16 |
|
DN150 |
56 |
210 |
240 |
765 |
8-M20 |
|
DN200 |
60 |
265 |
295 |
880 |
8-M20 |
|
DN250 |
68 |
320 |
350 |
1020 |
12-M20 |
|
DN300 |
78 |
368 |
400 |
1220 |
12-M20 |
|
DN350 |
78 |
428 |
460 |
1375 |
16-M20 |
|
DN400 |
102 |
482 |
515 |
1560 |
16-M22 |
|
DN450 |
114 |
532 |
565 |
1720 |
20-M22 |
|
DN500 |
127 |
585 |
620 |
1870 |
20-M22 |
|
DN600 |
154 |
685 |
725 |
2220 |
20-M27 |
|
DN700 |
165 |
800 |
840 |
2570 |
24-M27 |
|
DN800 |
190 |
898 |
950 |
3030 |
24-M30 |
|
DN900 |
203 |
1005 |
1050 |
3430 |
28-M30 |
|
DN1000 |
216 |
1110 |
1160 |
3470 |
28-M30 |
|
DN1200 |
254 |
1325 |
1380 |
4230 |
32-M36 |
