一、通風蝶閥D41W-1C-6C產品概述
通風蝶閥D41W-1C-6C是一種法蘭連接，手柄驅動，采用與閥體相同材料加工成密封圈的蝶閥，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，公稱通徑DN50-DN4000mm，通風蝶閥D41W-1C-6C一般適用于冶金、環保、石化、電力、建材、礦山等管道作通風調節介質流量之用。
通風蝶閥D41W-1C-6C設計新穎、合理、結構獨特，重量輕，啟閉迅速，操力矩小，操作方便，省力靈巧，采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
二、通風蝶閥D41W-1C-6C主要零件部件材料表
|
序號 |
零件名稱 |
材料名稱 |
|
1 |
閥體 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
2 |
蝶板 |
鑄鋼、不銹鋼、鉻鎳鉬鈦鋼、鉻鉬鈦鋼等特殊材料 |
|
3 |
密封圈 |
與閥體相同 |
|
4 |
閥桿 |
碳鋼、2Cr13、不銹鋼、鉻鎳鉬鈦鋼 |
|
5 |
填料 |
氟塑料、柔性石墨 |
三、通風蝶閥D41W-1C-6C主要性能參數表
|
公稱通徑DN(mm) |
50～2000 |
|||
|
公稱壓力PN(MPa) |
0.05 |
0.25 |
0.6 |
|
|
試驗壓力 |
強度試驗 |
0.075 |
0.375 |
0.9 |
|
密封試驗 |
≤1%泄漏量 |
|||
|
適用介質 |
煤氣、含塵氣體、煙道氣等。 |
|||
四、通風蝶閥D41W-1C-6C主要外型尺寸表
|
|
||||||||||
|
公稱通徑 |
公稱壓力PN0.5(0.05MPa)-PN2.5（0.25MPa）尺寸(mm) |
參考值(kg) |
||||||||
|
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
||
|
DN50 |
108 |
70 |
215 |
270 |
65 |
140 |
110 |
88 |
4-14 |
9 |
|
DN65 |
112 |
80 |
235 |
270 |
65 |
160 |
130 |
108 |
4-14 |
12 |
|
DN80 |
114 |
95 |
263 |
270 |
65 |
190 |
150 |
124 |
4-18 |
15 |
|
DN100 |
127 |
105 |
283 |
270 |
65 |
210 |
170 |
144 |
4-18 |
17 |
|
DN125 |
140 |
120 |
313 |
310 |
65 |
240 |
200 |
174 |
8-18 |
23 |
|
DN150 |
140 |
132 |
338 |
310 |
65 |
265 |
225 |
199 |
8-18 |
25 |
|
|
||||||||||
|
公稱通徑 |
公稱壓力PN6(0.6MPa)尺寸(mm) |
參考值(kg) |
||||||||
|
L |
H |
H0 |
A |
B |
D |
D1 |
D2 |
n-d |
||
|
DN50 |
108 |
70 |
215 |
270 |
65 |
140 |
110 |
88 |
4-14 |
9 |
|
DN65 |
112 |
80 |
235 |
270 |
65 |
160 |
130 |
108 |
4-14 |
12 |
|
DN80 |
114 |
95 |
263 |
270 |
65 |
190 |
150 |
124 |
4-18 |
15 |
|
DN100 |
127 |
105 |
283 |
270 |
65 |
210 |
170 |
144 |
4-18 |
17 |
|
DN125 |
140 |
120 |
313 |
310 |
65 |
240 |
200 |
174 |
8-18 |
23 |
|
DN150 |
140 |
132 |
338 |
310 |
65 |
265 |
225 |
199 |
8-18 |
25 |

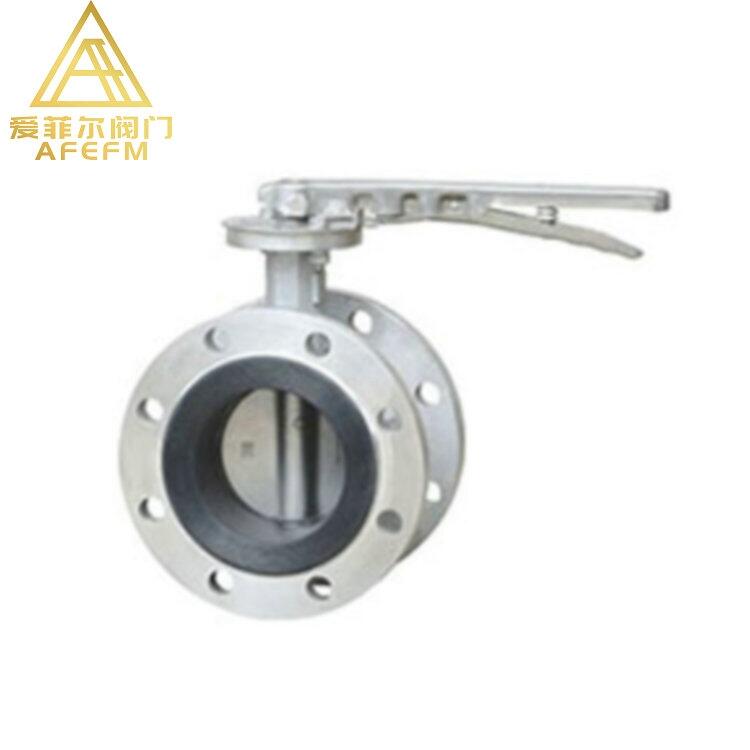

五、通風蝶閥D41W-1C-6C主要結構圖
?
?
