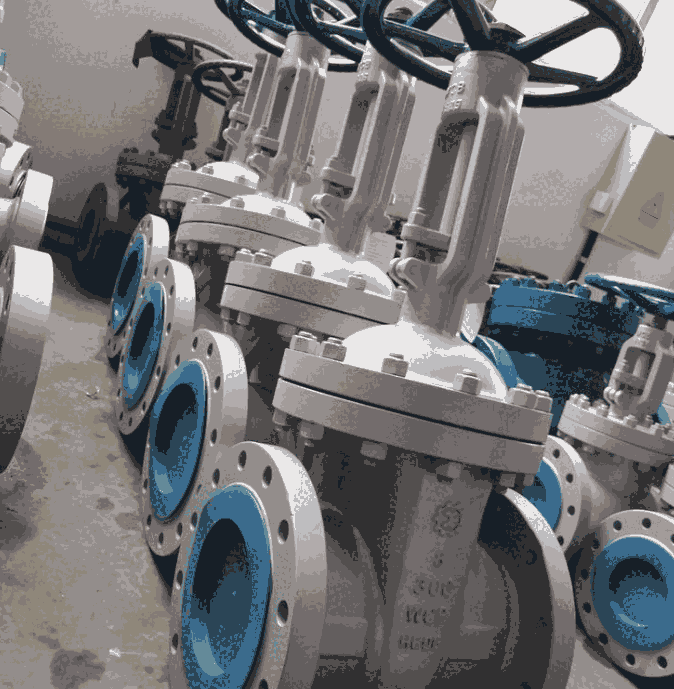

美標閘閥Z26R-J101
美標閘閥Z26R-J101是一種常見的截斷閥，主要用來接通或截斷管路中的介質。閘閥的閘板具有兩面密封，運動方向與介質流向垂直，閘閥大多是通過外力強制壓向閥座，以達到密封要求。按內部結構可分為：楔式單閘板式、彈性閘板式、雙閘板式、平行閘板式。通過選用不同的材質，可適用于水、蒸汽、油品、*酸、*酸、強氧化性介質及尿素等多種介質。有手動、傘齒輪傳動及電動等。廣泛應用于冶金、化工、石化、石油、造紙、采礦、電力、液化氣、食品、制藥、機械設備配套、電子工業等領域。
閘閥Z26R-J101
Z——閥門類別：閘閥
2——壓力等級：CL150 PN2.0
6——結構型式：BB-BG-OS&Y螺栓連接閥蓋，螺栓連接壓蓋，明桿支架式；
應用標準：API600/API600M；
結構長度標準：B16.10 ANSI。
R——連接型式：凸臺面法蘭連接
J1——閥體材質：A216-WCB ASTM
01——閥芯材質：閥座密封面13%Cr，閘板密封面13%Cr，閥桿 13%Cr
美標閘閥參數
|
結構長度 |
ANSIB16.10 |
設計標準 |
API600 |
|
法蘭尺寸 |
ANSI B16.5 |
檢驗標準 |
API598 |
|
美標閘閥主要零件及材質 |
|
NO. |
零件名稱 |
Qty. |
材料 |
NO. |
零件名稱 |
Qty. |
材料 |
|
1 |
閥體 |
1 |
WCB |
13 |
壓母 |
1 |
1035 |
|
2 |
閥座 |
2 |
A105+HF |
14 |
手輪 |
1 |
60-40-189 |
|
3 |
閘板 |
1 |
WCB+F6 |
15 |
鎖母 |
1 |
A29 1035 |
|
4 |
閥桿 |
1 |
A182 F6 |
16 |
油杯 |
1 |
A570 Gr.A |
|
5 |
墊片 |
1 |
08F不銹鋼+柔性石墨 |
17 |
螺栓 |
2 |
A193 B7 |
|
6 |
閥蓋 |
1 |
WCB |
18 |
螺母 |
2 |
A194 2H |
|
7 |
密封座 |
1 |
A276 410 |
19 |
銷軸 |
2 |
A29 1035 |
|
8 |
填料 |
1 |
柔性石墨+不銹鋼 |
20 |
開口銷 |
2 |
A570 Gr.A |
|
9 |
填料 |
4-5 |
21 |
螺柱 |
A193 B7 |
||
|
11 |
壓套 |
1 |
A276 410 |
22 |
螺母 |
A194 2H |
|
|
12 |
壓板 |
1 |
WCB |
23 |
鉚釘 |
2 |
304 |
|
13 |
閥母 |
1 |
D-2 |
24 |
銘牌 |
1 |
304 |
