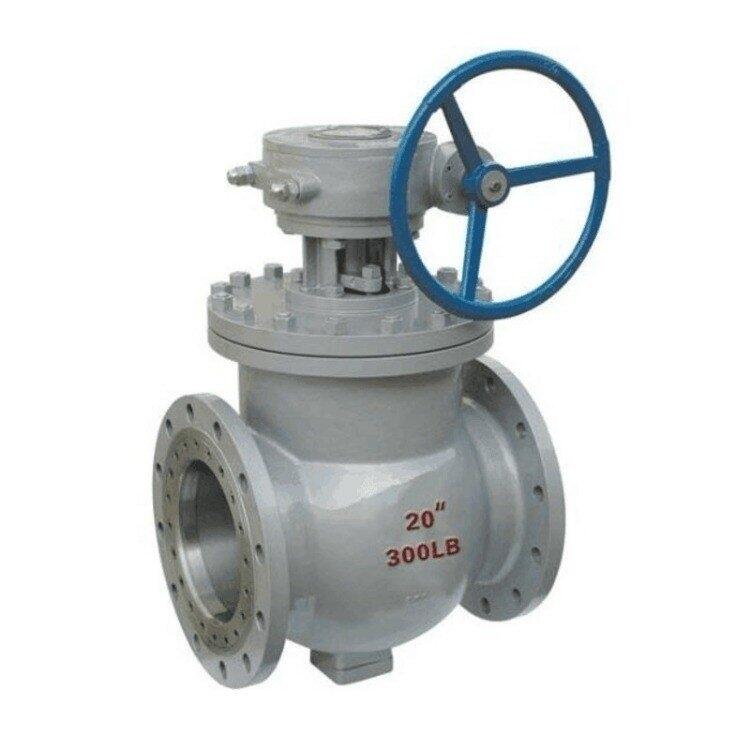

一、概述：
撐開式球面閘閥ZQ36CR的主要特點是球體由三塊組成，稱為組合球體，中間一塊為楔式錐體，兩側各有5°斜面，斜面上鐵有燕尾槽。組合球體的兩側各有一塊球形閥瓣，簡稱球瓣，其球面即為密封面，球瓣和楔式錐體連接處也鐵有燕尾槽，它們相互配合。楔式錐體可由閥桿帶動，可上下移動或旋轉。球瓣的上方和下方分別有限位環和調整墊限制，不能隨楔式錐體上升或下降，只能沿燕尾槽相對滑動，在水平方向平移或隨楔式錐體旋轉。閥桿的下端通過螺紋和軸銷與楔式錐體固為一體，上端梯形螺紋與閥桿螺母相配合，閥桿螺母的轉動由手輪，傘齒輪頭或電動頭、氣動頭驅動。閥桿的中部有一軌道銷，銷的兩端各裝一只滾輪，滾輪可在支架的導向槽內滾動，閥桿的運動軌跡由導向槽限制。
當閥門需要關閉時，順時針旋轉手輪，帶動閥桿螺母旋轉，閥桿螺母帶動閥桿和楔式錐體旋轉90°，然后沿軸線下移，球瓣也隨楔式錐體旋轉90°到閥門關閉位置，然后向兩側平移撐開，靠向閥體密封面，實現閥門關閉。當閥門需要打開時，反時針旋轉手輪，通過閥桿螺母和閥桿，帶動楔式錐體上升，使球瓣向中間收攏，脫離閥體密封面，然后楔式錐體帶球瓣旋轉90°，將閥門打開。
二、結構原理：
1.關閉時，球瓣與閥體密封面間不產生相對磨擦，密封性能好，使用壽命長，平均壽命比閘閥提高幾倍到幾十倍。
2.流通面積大，流阻小，密封副硬度高。
3.閥體和球瓣密封面可堆焊或噴涂高硬度、耐腐蝕的合金材料，能適用于高溫、高壓、低溫和強腐蝕的介質管道中，其功能完全可以取代閘閥。
4.本閥門啟閉力矩小，只有閘閥的二分之一到三分之一。啟閉時間短，只有閘閥的五分之一到十分之一，可以實現快速關閉。
三、優點：
A.本閥門為雙向密封。
B.啟閉時間只有擺動球閥的一半。
本球閥在底部開有排泄孔，關閉閥門后，可排泄體腔內的污垢，必要時可從吹泄口中吹起，排泄體腔中的污物由于契式球體與導軌的作用，開啟時使密封副完全分離，離副之間完全無磨損
撐開式球面閘閥，包括包括閥體、閥蓋、支架、閥桿和閘板，閥桿與閥體內的閘板相連接，閘板由楔式錐體及楔式錐體兩側通過燕尾槽相連接的球面閥瓣構成，球面閥瓣的上、下方分別設有限位環和限位盤，閥桿與楔式錐體相連接，閥桿上橫向裝配橫銷，橫銷的兩端設置滾輪，滾輪與支架兩側壁上連續的滑槽和螺旋導槽相配合。鴻豐認為本實用新型克服了現有的閘閥開閉時閘板的移動距離大、啟閉時間長、密封面的磨損快的缺陷，具有啟閉速度快、密封副之間無相對摩擦、操作省力、使用壽命長的優點，據測定，其啟閉時間只有同規格普通閘閥的五分之一到十分之一。
四、參數：
產品規格：NPS2~NPS36
壓力等級：CL150~CL1500
設計標準：JB/T10673
連接方式：RF, RTJ, BW
主體材質：碳鋼、合金鋼、不銹鋼、雙相鋼、鎳基合金等
適用介質：水、蒸汽、油品、腐蝕性介質等
