大口徑電動閘閥帶旁通

一、說明書資料介紹：

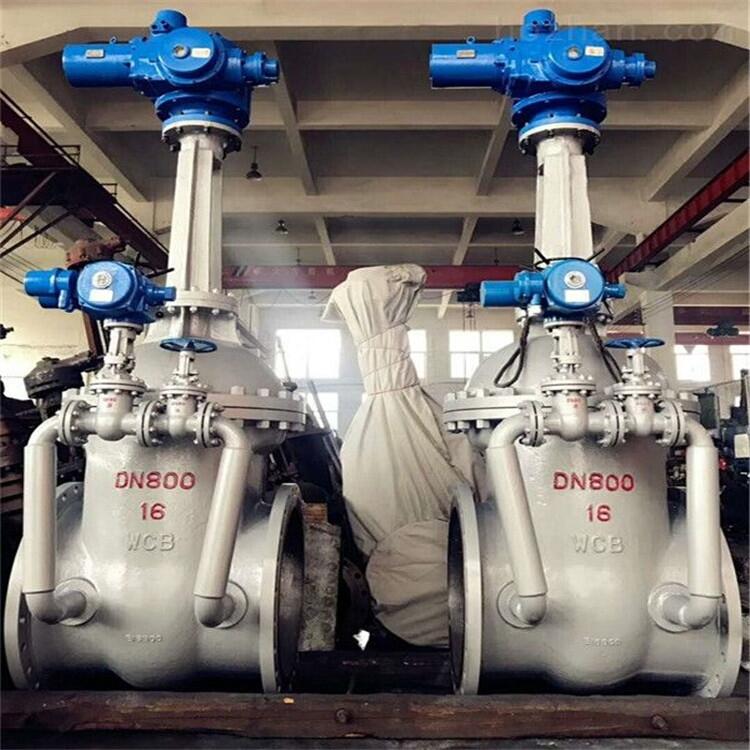

大口徑電動閘閥帶旁通：又叫電動開關閥，帶旁通的目的是為了減輕電動開關的過程扭矩的減輕，一般旁通閥的口徑都是DN50口徑的閘閥，機組運行前期先打開旁通閥，減輕了介質壓力，這樣主閥門在打開的時候就會很輕松的。PN16壓力，通經DN800(國標)，明桿楔式法蘭閘閥，閥體碳鋼或者不銹鋼，智能電動開關可實現遠程自動化控制開關，密封面為Cr13系列不銹鋼/STL合金，電動閘閥安裝位置與管道垂直安裝，≤DN250口徑可以側裝，＞DN250嚴禁倒裝，電動閘閥工作時，閘板處于全開或全關位置，不允許停留在中間位置或當調節閥使用，廣泛適用于石油化工，火力發電廠等油品、水蒸氣管路上作接通或截斷管路中介質的啟閉裝置

二、用途：

一般用于管路需要全開全關的作接通或者切斷使用，不需作調節使用，楔式閘閥的特性是使用壽命長。使用行業分類：電力、石油、化工、冶金、鋼鐵、環保、食品、船舶、航天、生物科技。

三、電動裝置選型：

1.一般場合使用選用普通開關型分防爆或者不防爆，戶外或者室內
2.需要遠程控制和監控的選用智能開關分防爆或者不防爆，戶外或者室內

四、特點：

1.結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
2.密封面采用不銹鋼或者硬質合金，使用壽命長
3.采用柔性石墨填料、密封可靠，操作輕便靈活
4.電動裝置可選擇普通使用開關型的也可以選智能控制開關型的
5.結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式。

五、執行標準：

設計規范:GB/T12234
結構長度:GB/T12221
連接法蘭:JB/T79
試驗與檢驗:JB/T9092
壓力-溫度:GB/T9131
產品標識:GB/T12220
