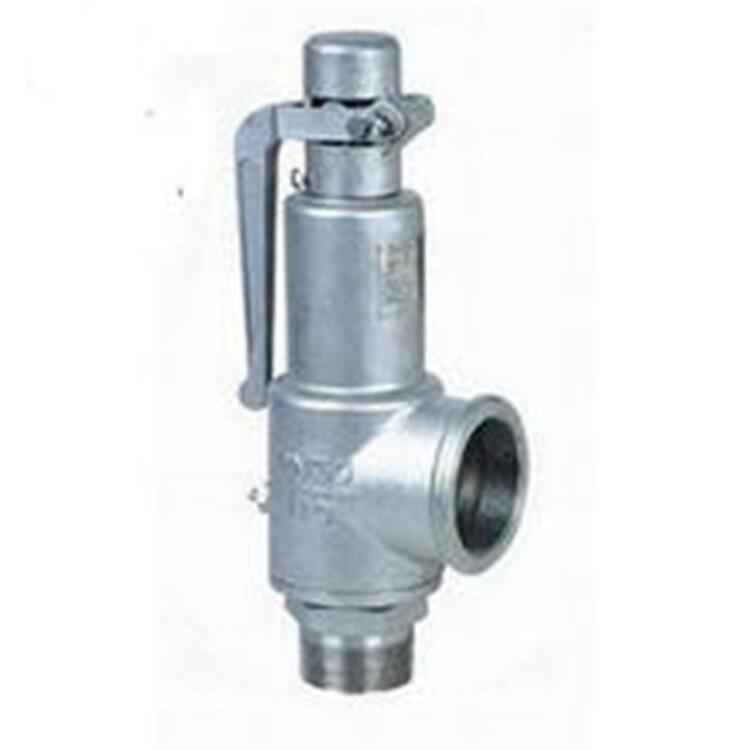

A28H帶手柄彈簧全啟式安全閥
一、概述：
A28H-16適用于工作溫度≤200℃的空氣、蒸汽、水、氮氫混合氣等介質的設備或管路上，A28Y-P/10R8適用于工作溫度≤200℃有腐蝕性介質的設備或管路上，作為超壓保護裝置。
二、主要零部件材料：
|
NO. |
零件名稱 |
A28H材料 |
A28Y-P材料 |
A28Y-R8材料 |
|
1 |
閥體 |
HT200 |
ZG1Cr18Ni9Ti |
CF8M |
|
2 |
閥座 |
35 |
ZG1Cr18Ni9Ti |
CF8M |
|
3 |
調節圈 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
4 |
閥瓣 |
2Cr13 |
1Cr18Ni9Ti |
316 |
|
5 |
彈簧 |
50CrVA |
50CrVA包覆氟塑料 |
50CrVA包覆氟塑料 |
|
6 |
閥桿 |
2Cr13 |
2Cr13 |
316 |
|
7 |
調整螺桿 |
45 |
2Cr13 |
316 |
|
8 |
保護罩 |
ZG200-400 |
ZG200-400 |
CF8M |
|
9 |
密封面材料 |
堆焊D507 |
堆焊Co基硬質合金 |
|
主要連接尺寸：
|
公稱通徑 |
尺寸 |
|||||
|
do |
Rc |
G |
L |
L1 |
H |
|
|
15 |
10 |
1/2' |
3/4' |
37 |
62 |
189 |
|
20 |
12 |
3/4' |
1' |
40 |
65 |
196 |
|
25 |
15 |
1' |
1/4' |
45 |
72 |
277 |
|
32 |
20 |
1/4' |
1/2' |
55 |
85 |
312 |
|
40 |
25 |
1/2' |
2' |
67 |
100 |
322 |
|
50 |
32 |
2' |
2/2' |
76 |
112 |
348 |
|
65 |
40 |
2/2' |
3' |
110 |
135 |
370 |
|
80 |
60 |
3' |
4' |
110 |
145 |
410 |
