J41J襯膠截止閥

產品價格：￥499（人民幣）

規格：J41J

發貨地：溫州

品牌：

最小起訂量：1件

QQ洽談點擊詢價進入商鋪

巨博閥門有限公司

誠信商家

會員級別：

認證類型：企業認證

企業證件：通過認證

認證信息：巨博閥門有限公司

商鋪名稱：巨博閥門有限公司

聯系人：劉小斌（先生）

聯系手機：

固定電話：

企業郵箱：993041484@qqcom

聯系地址：溫州永嘉五星工業區泰通閥門3棟

郵編：325100

聯系我時，請說是在焊材網上看到的，謝謝！

商品詳情

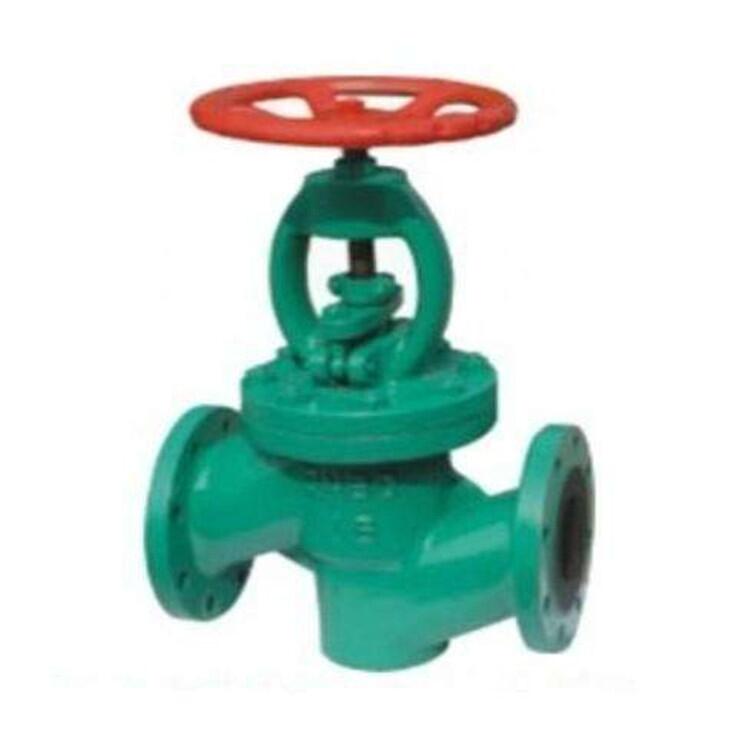

J41J襯膠截止閥

一、J41J襯膠截止閥概述：

1、具有結構緊湊、啟閉靈活、耐腐蝕性能強，行程短（一般為公稱通徑1/4）等項優點，被廣泛應用在石油、化工等管路系統中做截斷介質用，但需要強調的是氟塑料襯里的截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

2、閥瓣與閥桿設計為一體結構，用以防止由于管路壓力波動造成內件沖出閥體的可能性，結構緊湊，使用安全。

襯膠截止閥主要分為直通式、直流式和直角式的三種。襯膠截止閥用于控制一般腐蝕性介質，閥體內腔表面覆有可供選擇的各種橡膠，適用于作溫度和流體管中，具有強度高、耐腐蝕性好的特點。適用溫度∶≤85℃、≤100℃、≤120℃（按照襯里材料）。

二、用途

具有結構緊湊、啟閉靈活、耐腐蝕性能強，被廣泛應用在石油、化工、污水處理、電廠脫硫等管路系統中做截斷介質用，但襯膠截止閥嚴禁用做流量調節，以免節流口處產生的高速介質流沖蝕破壞密封面。

截止閥簡介：截止閥（stopvalve，GlobeValve）的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式（通用名稱：暗桿），也有升降旋轉桿式（通用名稱：明桿）。截止閥是指關閉件（閥瓣）沿閥座中心線移動的閥門。

根據閥瓣的這種移動形式，閥座通口的變化是與閥瓣行程成正比例關系。由于該類閥門的閥桿開啟或關閉行程相對較短，而且具有非常可靠的切斷功能，又由于閥座通口的變化與閥瓣的行程成正比例關系，非常適合于對流量的調節。因此，這種類型的閥門非常適合作為切斷或調節以及節流用。

截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需要克服的阻力，是閥桿和填料的摩擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。

同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

本閥要水平安裝截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25%～30%時，流量已達到，表示閥門已達全開位置。所以截止閥的全開位置，應由閥瓣的行程來決定。

截止閥的工作原理：截止閥，也叫截門，是使用的一種閥門，它之所以廣受歡迎，是由于開閉過程中密封面之間摩擦力小，比較耐用，開啟高度不大，制造容易，維修方便，不僅適用于中低壓，而且適用于高壓。截止閥的閉合原理是，依靠閥杠壓力，使閥瓣密封面與閥座密封面緊密貼合，阻止介質流通。截止閥只許介質單向流動，安裝時有方向性。截止閥的結構長度大于閘閥，同時流體阻力大，長期運行時，密封可靠性不強。一）優點1、結構簡單，制造和維修比較方便。

2、工作行程小，啟閉時間短。3、密封性好，密封面間磨擦力小，壽命較長。二）缺點1、流體阻力大，開啟和關閉時所需力較大。

2、不適用于帶顆粒、粘度較大、易結焦的介質。3、調節性能較差。4、流體阻力大，長期運行時，密封可靠性不強。截止閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式。

按介質的流向分，有直通式、直流式和角式。截止閥按密封形式分，有填料密封截止閥和波紋管密封截止閥。結構與安裝注意事項：一）截止閥的結構形式截止閥閥體的結構形式有直通式、直流式和直角式。

直通式是見的結構，但其流體的阻力。直流式流體阻力較小，多用于含固體顆�；蛘扯却蟮牧黧w。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。

二）截止閥的安裝與維護應注意以下事項1、手輪手柄操作的截止閥可安裝在管道的任何位置上。2、手輪手柄及偉動機構，不允許作起吊用。3、介質的流向應與閥體所示箭頭方向一致。

襯氟截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化給”曾規定，截止閥的流向，一律采用自上而下。

襯氟截止閥具有以下優點：結構簡單，制造和維修比較方便。工作行程小，啟閉時間短。密封性好，密封面間磨擦力小，壽命較長。

襯氟截止閥的缺點如下：流體阻力大，開啟和關閉時所需力較大。不適用于帶顆粒、粘度較大、易結焦的介質。

調節性能較差。襯氟截止閥的安裝與維護應注意以下事項：手輪、手柄操作的截止閥可安裝在管道的任何位置上。

手輪、手柄及偉動機構，不允許作起吊用。介質的流向應與閥體所示箭頭方向一致。

襯膠截止閥材料閥體鑄鐵、球墨鑄鐵、碳鋼、不銹鋼蝶板鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料閥桿碳鋼鍍鎳磷、不銹鋼閥座密封圈天然膠NR、氯丁膠CR、三元乙丙膠EPDM、氟橡膠FKM手輪鑄鐵、

三、主要性能參數：

遵循規范	STANDARD
設計于制造	GB 12233/GB 12235
結構長度	GB 12221（長-短系列）
法蘭尺寸	JB 78/JB 79（GB，HG，SH）
壓力試驗	GB/T 13927
標志	GB 12220
供貨	GB/T 12252

四、主要零部件材料：

序號	零件名稱	灰鑄鐵	鑄鋼	不銹鋼		超低碳不銹鋼
序號	零件名稱	Z	C	P	R	PL	RL
1	閥體、閥蓋	HT250	WCB	CF8	CF8M	CF3	CF3M
2	閥瓣、閥桿	35	1Cr13	1Cr18NI9	1Cr18Ni12Mo2Ti	00Cr18Ni10	00Cr17Ni14Mo2
3	活節螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
4	襯里層/閥座	襯硬橡膠（NR）FEP（F46） PCTFE（F3）PFA（可溶性聚四氟乙烯）
5	填料	PTFE（F4） PTFE（F4）
6	填料壓蓋	WCB	WCB	CF8	CF8M	CF3	CF3M
7	閥桿螺母	ZCuAl10Fe3 ZCuAl10Fe3
8	螺栓	35	35	1Cr17Ni2	1Cr17Ni2	1Cr17Ni9Ti	1Cr17Ni9Ti
9	螺母	45	45	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9	0Cr18Ni9
10	手輪	HT200	HT200	WCC	WCC	WCC	WCC

五、主要連接尺寸：

公稱通徑		標準值											參考值
DN（mm）	NPS（inch）	L	D	D1		D2		f	b	Z-Фd			D0	H1	H2		WT（Kg）
		PN1.0MPa
15	1/2	130	95		65		45			2	14	4-Ф14			100	165	180	6.5
20	3/4	150	105		75		55			2	16	4-Ф14			100	195	215	7
25	1	160	115		85		65			2	16	4-Ф14			120	210	235	7.8
32	1¹/4	180	135		100		78			2	18	4-Ф18			140	215	245	11
40	1¹/2	200	145		110		85			3	18	4-Ф18			140	260	295	13
50	2	230	160		125		100			3	20	4-Ф18			160	300	345	15
65	2¹/2	290	180		145		120			3	20	4-Ф18			180	320	380	23
80	3	310	195		160		135			3	22	4-Ф18			240	390	465	38
100	4	350	215		180		155			3	22	8-Ф18			240	450	540	42
125	5	400	245		210		185			3	24	8-Ф18			280	460	570	55
150	6	480	380		240		210			3	24	8-Ф23			320	530	665	77
200	8	600	335		295		265			3	26	8-Ф23			360	600	790	135
250	10	730	390		350		320			3	28	12-Ф23			400	720	940	220
