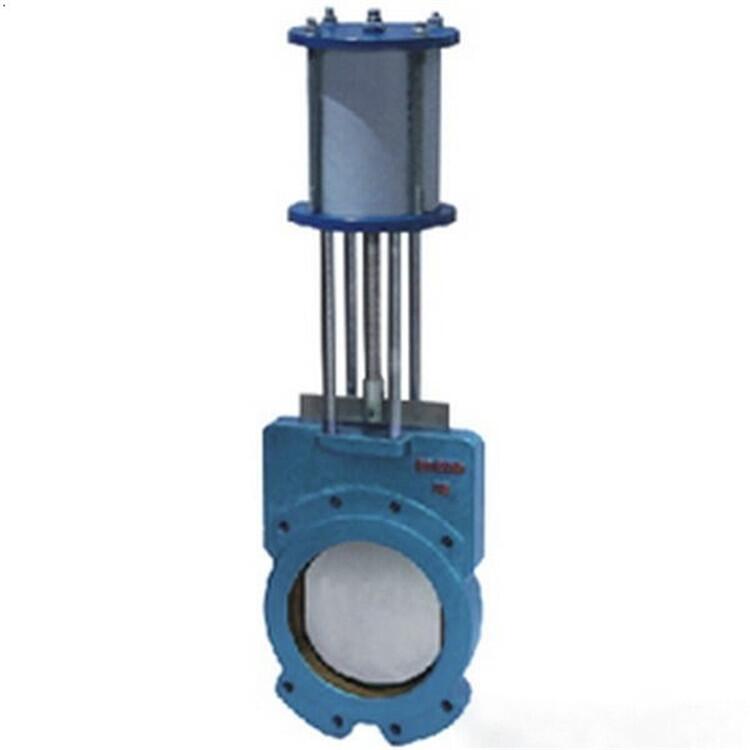

Z673X氣動漿液閥
一、產品介紹：
氣動漿液閥,氣動刀型漿液閥,氣動薄型漿液閥選配驅動裝置型號配置表 1、氣缸是以壓縮空氣為介質，將其能量轉換成機械能，實現直線運動的裝置，是廣泛應用于各種氣動系統的執行元件，是實現工業自動化的基礎元件。
氣動漿液閥,氣動刀型漿液閥,氣動薄型漿液閥主要結構與特點 氣動刀型閘閥閥主要由左、右閥體、U型密封圈、閘板、鋼螺母、閥桿、支架、氣缸等件組成，閥門啟閉靠氣缸動作來完成。
二、結構特點：
1、氣動刀型閘閥采用對夾式結構，體積小，重量輕。
2、完全敞開的通道，可以防止介質在閥內沉積。
3、新研制的U型封圈，可以保證閥門的良好密封性。
4、閘板的外密封，則是通過嵌在閥體內具有彈性的密封條來實現，并可借助于螺釘，壓板進行調整。
5、流阻小。
6、安裝維修方便。
三、零部件與外形尺寸：
主要零部件材質
|
體、蓋Body、Bonnet |
不銹鋼、碳鋼、灰鑄鐵 |
|
閘板Disc |
碳鋼、不銹鋼 |
|
閥桿Stem |
不銹鋼 |
|
密封面Sealing |
橡膠、四氟、不銹鋼、硬質合金 |
四、產品外形連接尺寸大小：
|
MPa |
DN |
L |
D |
D1 |
B |
H |
n-M |
2 |
|
|
PN0.6 |
PN1.0 |
||||||||
|
1.0 |
50 |
40 |
40 |
125 |
100 |
115 |
335 |
4-M16 |
45° |
|
65 |
40 |
40 |
145 |
120 |
115 |
363 |
4-M16 |
45° |
|
|
80 |
50 |
50 |
160 |
135 |
150 |
395 |
4-M16 |
22.5° |
|
|
100 |
50 |
50 |
180 |
155 |
150 |
465 |
4-M16 |
22.5° |
|
|
125 |
50 |
50 |
210 |
185 |
190 |
530 |
4-M16 |
22.5° |
|
|
150 |
60 |
60 |
240 |
210 |
190 |
630 |
4-M20 |
22.5° |
|
五、產品使用范圍：
石油、天然氣、煤炭、礦石的開采、提煉加工和管道輸送系統中;在化工產品、醫藥和食品生產種;在水電、火電和核電的電力生產系統中;在城市和工業企業的給排水、供熱、和供氣系統中;在農田的排灌系統中;在治金生產系統中得以廣泛的應用，是一種與生產建設、國防建設和人民生活息息相關的重要機械產品。
