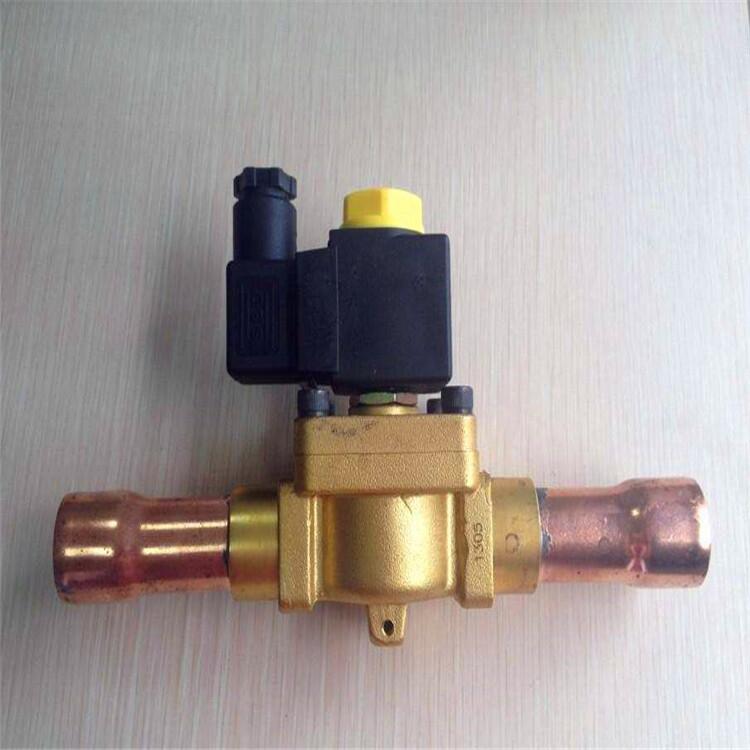

FDF制冷電磁閥
一、概述：
FDF制冷電磁閥管路中的流體必須和選用的電磁閥系列型號中標定的介質一致。 流體的溫度必須小于選用電磁閥的標定溫度。
二、主要性能參數：
|
型號通徑 |
技術參數 |
外形尺寸 |
連接方式 |
|
FDF-3 |
工作壓力：0.03~1.7mpa 使用介質：制冷氟利昂F12、F22 液體、空氣、水 介質溫度：-40~+50℃ 使用環境：環境溫度﹤50℃ 相對濕度≤85% 電壓變化：在額定電壓-10~+15% 范圍內正常工作 交流：24V 36V 110V 127V 220V 380V 直流：12V 24V 48V 110V 220V |
85×90 |
M16×1.5 ￠10×1銅管喇叭連接 |
|
FDF-5 |
110×105 |
M14×1.5 ￠8×1銅管喇叭連接 |
|
|
FDF-6 |
110×105 |
M14×1.5 ￠8×1銅管喇叭連接 |
|
|
FDF-8 |
110×105 |
M16×1.5 ￠10×1銅管喇叭連接 |
|
|
FDF-10 |
110×110 |
M18×1.5 ￠12×1銅管喇叭連接 |
|
|
FDF-13 |
125×130 |
M22×1.5 ￠16×1.5銅管喇叭連接 |
|
|
FDF-16 |
145×165 |
M27×2 ￠19×1.5銅管喇叭連接 |
|
|
FDF-19 |
145×165 |
M30×2 ￠22×1.5銅管喇叭連接 |
|
|
FDF-25 |
165×260 |
27×1.5銅管四方法蘭壓接 |
|
|
FDF-32 |
165×260 |
35×1.5銅管四方法蘭壓接 |
三、主要工作原理：
當線圈通電后，形成磁場，吸起鐵芯，先導閥打開，使作用在活塞上部的壓力降低，從而依靠壓差將活塞推向上方使管路暢通；當線圈斷電后，鐵芯因自重及彈簧作用而下落關閉先導閥，與此同時壓力介質通過活塞節流孔流入上腔，加上活塞自重及彈簧壓力使活塞下落至閥口，從而截斷管。
四、注意事項：
1． 電磁閥應安裝在管道管道水平線上，線圈向上，保持垂直；
2． 應注意介質流向，保持管道清潔，閥前應安裝過濾器，以防積垢堵塞；
3． 電磁閥線圈應避免滴水和受潮，不能在爆炸危險場所使用。
