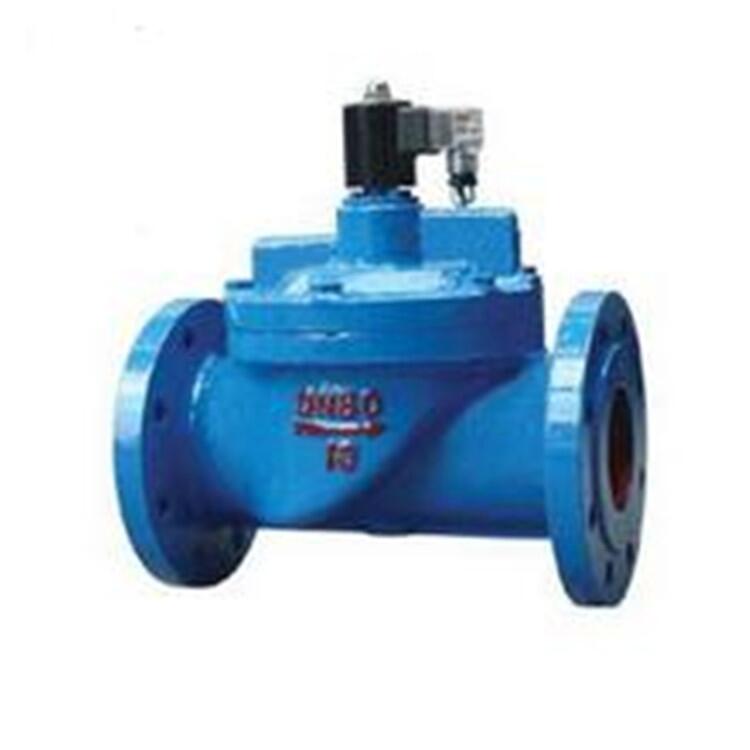

ZCS水用電磁閥
一、概述：
ZCS水用電磁閥適用于以水或液體為工作介質，可自動化控制或遠程控制水、油、液體等工作介質管路的通斷。由于本閥采用橡膠密封，故對工作介質的清潔度大大減低，具有啟閉迅速，可靠性高等特點。
二、主要性能參數：
|
公稱通徑（mm） |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
工作介質 |
液體、水、≤ΟE、及其他非腐蝕性流體 |
|||||||||||||
|
功耗VA |
17 |
30 |
||||||||||||
|
閥體材質 |
鑄鐵銅不銹鋼 |
鑄鐵 |
||||||||||||
|
流量系數 Kv值 |
2.8 |
5 |
8.5 |
12 |
18 |
28 |
45 |
70 |
110 |
180 |
250 |
600 |
870 |
1000 |
|
動作方式 |
常開常閉 |
|||||||||||||
|
型式 |
先導式 |
|||||||||||||
|
介質溫度（℃） |
-5～80 |
-50～60 |
||||||||||||
|
工作壓力（Mpa） |
0.05～1.0 |
0.1～1.0 |
0.15～1.0 |
|||||||||||
|
額定電壓 |
AC220V?DC24V其余規格可作特殊訂貨 |
|||||||||||||
三、主要連接尺寸：
|
公稱通徑DN |
內螺紋連接 |
法蘭連接 |
|||||||||
|
外形尺寸 |
內螺紋 |
外形尺寸 |
法蘭尺寸 |
||||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
n-d |
b |
f |
|
|
15 |
112 |
80 |
1/2 |
|
|
|
|
|
|
|
|
|
20 |
119 |
80 |
3/4 |
|
|
|
|
|
|
|
|
|
25 |
123 |
90 |
1 |
130 |
160 |
115 |
85 |
65 |
4-φ14 |
16 |
3 |
|
32 |
137 |
140 |
11/4 |
137 |
180 |
140 |
100 |
76 |
4-φ18 |
18 |
3 |
|
40 |
152 |
156 |
11/2 |
152 |
200 |
150 |
110 |
84 |
4-φ18 |
18 |
3 |
|
50 |
164 |
180 |
2 |
152 |
230 |
165 |
125 |
99 |
4-φ18 |
20 |
3 |
|
65 |
|
|
|
222 |
290 |
185 |
145 |
118 |
4-φ18 |
20 |
3 |
四、結構原理：
水用電磁閥通徑15～100為膜片式為二次開閥的先導式電磁閥，通徑125～300為三次開閥的先導式電磁閥，其結構主要由副閥和主閥組成。根據斷電時所處開關狀態的不同，可分為常閉電磁閥和常開電磁閥。常閉電磁閥，常位時，活動鐵芯封住副閥口，閥腔內壓力平衡，副閥、主閥口封閉。當線圈通電，產生電磁力將活動鐵芯吸上，副閥打開，主閥腔內的介質自導閥門外泄，以致主閥閥杯上下產生壓力差，膜片或閥杯被迅速托起，主閥口開啟，閥呈通路狀態。當線圈斷電，磁場消失，活動鐵芯復位，封閉副閉口，斷而副閥和主閥閥杯內壓力上升，主閥閥杯壓向閥座，閥又呈關閉狀態。常開電磁閥，當線圈通電時，產生磁力，銜鐵在磁力作用下下移，推動副閥閥杯下移，副閥關閉，隨著主閥閥杯上下壓差趨向相等，主閥閥杯由自重壓向密封面，閥門關閉。當線圈斷電后，磁力為零，銜鐵和副閥閥杯由于彈簧作用上升，副閥打開，主閥閥杯內介質經副閥流走，壓力下降，當壓力降到一定值后，主閥閥杯由上下壓差作用向上升起，主閥打開，閥門開啟。
