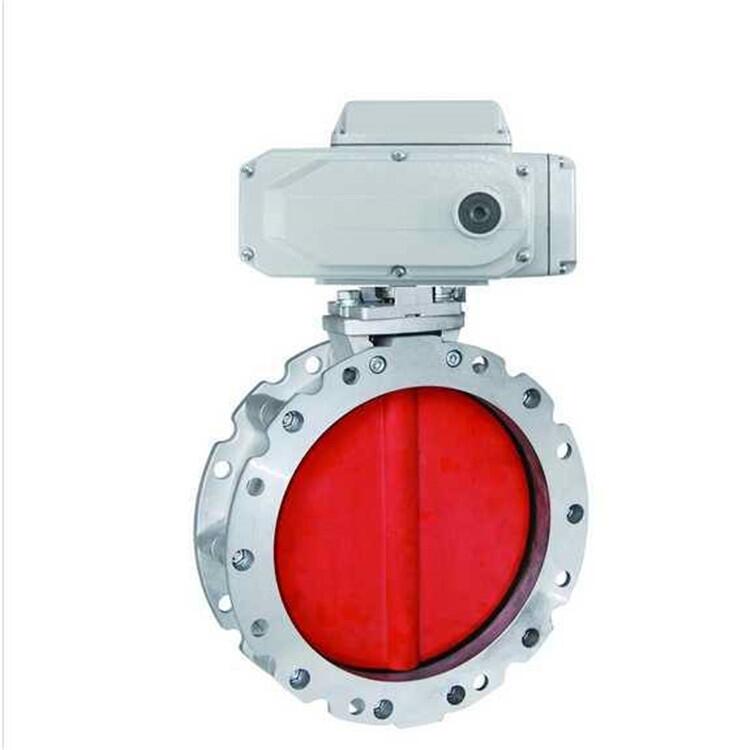

FTD941X電動粉體蝶閥/水泥蝶閥
一、概述
是專門用于粉體，顆粒物料的工業產品。閥體橡膠密封圈形成的軟性密封使其非常適合各利粉體，顆粒物料的應用場合，特別是對于磨損性強的物料。在需要重力落料或氣力輸送的粉體，顆粒物料處理系統中，蝴蝶閥常常被安裝在料斗，筒倉，螺旋輸送機出口以及氣送管路上。根據應用要求，可以單獨選配驅動手柄或者氣缸驅動套件。安裝維護簡便等特點，是一種成本-效益極高的粉體板、丁晴密封圈，覆以耐磨高分子材料加工而成。有手動、電動、氣動、齒輪馬達帶動等驅動裝置，可互為調換。雙法蘭蝴蝶閥帶有2個相同的法蘭面；而單法蘭蝴蝶閥下部配有一個伸出的連接環用以安裝軟套管。其主要特點如下：
1、閥體采用輕巧的高壓鑄鋁合金制成，重量輕便。
2、閥板是內襯有鋼芯的耐磨高分子材料，與耐磨橡膠密封圈形成高耐磨性軟密封，磨損性再強也可應用。
3、可安裝在料斗，筒倉，螺旋輸送機出口以及氣力輸送管路上。
4、法蘭面可根據需要選擇單法蘭面（D）或者雙法蘭面（S）。
|
型號 |
FTD941X |
|
|
公稱通徑(mm) |
DN100-DN400 |
|
|
壓力(Mpa) |
0.6-1.6 |
|
|
主要零件 |
閥體 |
壓鑄鋁合金 |
|
閥板 |
碳鋼內襯板，覆以耐磨高分子材料 |
|
|
密封圈 |
丁晴橡膠（NBR） |
|
|
適用介質 |
水泥、泥漿、粉體 |
|
|
適用溫度(℃) |
-15--100 |
|
|
氣動執行器 |
型號 |
CP、GT系列、AT系列、AW系列 |
|
壓力(Mpa) |
0.4-0.7 |
|
|
執行器類別 |
標準精小型電動執行器 |
3610R電子式執行器參數 |
OHQ防爆型執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
||
|
輸出力矩 |
50N·M～2000N·M |
50N·M～1500N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
||
|
動作時間 |
15秒/30秒/60秒 |
10秒/15秒/30秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
過載保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP55 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
比例控制單元 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
AC可逆電機 |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2-PF 1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
||
|
零件名稱 |
材料 |
|
閥體 |
鋁合金 |
|
蝶板 |
尼龍板 |
|
密封圈 |
硅橡膠、氟橡膠 |
|
閥桿 |
304 |
