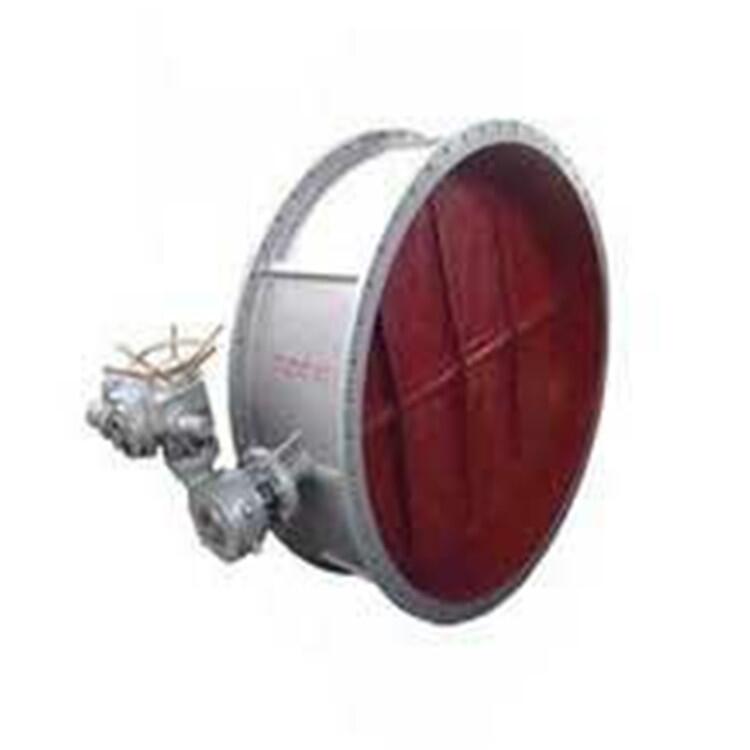

D9E41W防爆電動通風蝶閥
一、產品簡介：
D9E41W防爆電動通風蝶閥是一種非密閉型蝶閥，采用中線式碟板與短結構鋼板焊接的新型結構形式設計制造的，具有結構緊湊、便于安裝、流阻小、流通量大，避免高溫膨脹的影響，操作輕便。廣泛適用于建材、冶金、礦山、電力等生產過程中溫度≤300℃，公稱壓力為0.1Mpa的含塵氣體、通風凈化裝置、煙氣管道等管道上，用以連通、啟閉或調節介質。
二 、產品特點：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
三、、技術參數和性能：
|
防爆電動執行器技術參數 |
閥體參數 |
||
|
電源 |
AC110、220、380V/DC24、220V |
公稱通徑 |
DN50～600mm |
|
輸出力矩 |
50N·M～3000N·M |
公稱壓力 |
PN0.1Mpa |
|
任選功能 |
防爆開關型、防爆調節型 |
閥軸材質 |
碳鋼、304/316/316L不銹鋼 |
|
動作范圍 |
0～90°±5° |
閥體材質 |
碳鋼、不銹鋼 |
|
電 機 |
鼠籠式感應電機 |
閥板材質 |
碳鋼、不銹鋼 |
|
環境溫度 |
-20℃～70℃ |
閥座密封 |
不銹鋼 |
|
手動操作 |
機械離合機構 |
結構形式 |
中線型 |
|
自鎖裝置 |
蝸輪、蝸桿機構提供自鎖 |
溫度 |
≤425℃ |
|
防護等級 |
ExdⅡ BT4/IP67 |
適用介質 |
含塵氣體，空氣，含塵煙氣 |
|
輸入信號 |
0-10，1-5VDC/4-20mA(調節型) |
特點 |
用途廣、整體造價低、流量大、流阻小 |
四、外形尺寸：
|
公稱通徑DN |
A |
B |
C |
D |
E |
額定功率 |
額定電流 |
|
50 |
170 |
353 |
70 |
258 |
108 |
15W |
0.2A |
|
65 |
170 |
362 |
80 |
258 |
112 |
15W |
0.2A |
|
80 |
170 |
368 |
95 |
258 |
114 |
15W |
0.2A |
|
100 |
229 |
392 |
105 |
338 |
127 |
25W |
0.5A |
|
125 |
229 |
407 |
120 |
338 |
140 |
25W |
0.5A |
|
150 |
229 |
446 |
132 |
338 |
140 |
25W |
0.5A |
|
200 |
229 |
489 |
160 |
338 |
152 |
25W |
0.5A |
|
250 |
229 |
514 |
187 |
338 |
165 |
50W |
0.8A |
