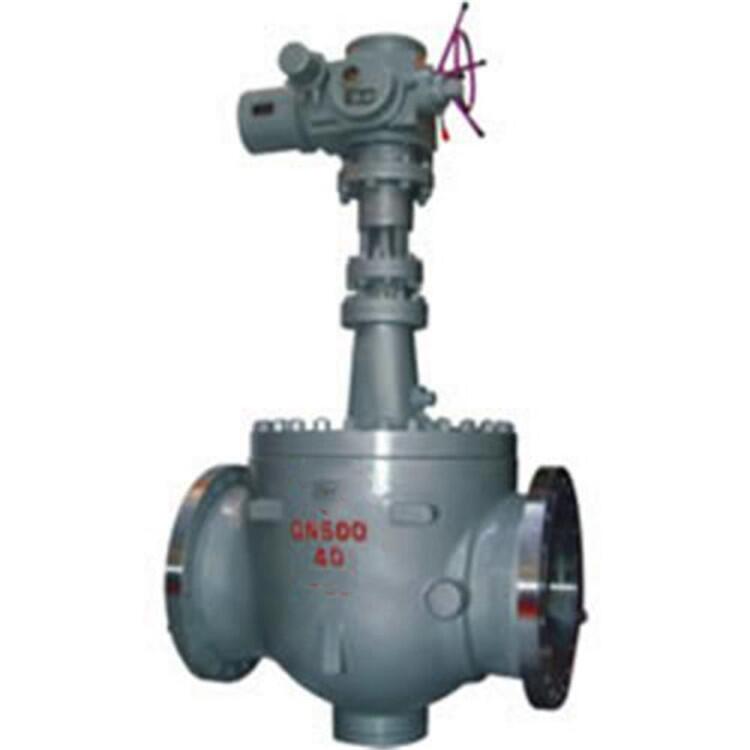

GQ947Y電動軌道球閥
一、產品簡介：
GQ947Y電動軌道球閥具有旋轉球芯90度擺切斷的一種高科技型球閥。 國內目前所用Q型球閥均是在給定預緊力下球芯與閥座摩擦進行開與關，經常導致密封面損壞，閥門泄漏和卡死現象，軌道球閥就是針對上述常見缺陷進行更新設計使球芯旋轉90度再開關的新型球閥，該球閥能使密封面無摩擦結合，達到無泄漏的安全目的，并大大提高了閥門的使用壽命。
二、結構特點：
傳統的球閥，無論是浮動式或固定式，球體與閥座始終接觸，開關扭矩大，密封面容易損傷，軌道球輪著啟閉時，球體先偏轉-δ角，然后轉動，開關全過程中球體與閥座脫離，故閥座不會被擦傷，并且啟閉扭矩小。
三、技術規范：
|
設計依據 |
GB |
API |
|
結構長度 |
JB/T 7745 |
ANSI B16.10 |
|
連接法蘭 |
GB/T 9113 |
ANSI B16.5 |
|
對焊端 |
GB/T 12224 |
MSS SP 44 |
|
檢驗和試驗 |
JB/T 9092 |
SPI 598 |
四、主要零件名稱及材質：
|
主要型號 |
零件名稱 |
材質 |
|||||||||||||||||
|
閥體、閥蓋 |
WCB |
ZG1Cr5Mo |
ZG1Cr18Ni9Ti |
ZG1Cr18Ni12Mo2Ti |
||||||||||||||
|
球體 |
|
|
|
|
|||||||||||||||
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|||||||||||||||
|
密封面 |
硬質合金 合金鋼 |
||||||||||||||||||
|
導向銷 |
2Cr13 40CrMn |
||||||||||||||||||
|
閥桿螺母 |
鑄錳黃銅 |
||||||||||||||||||
|
螺栓 |
35 |
1Cr18Ni9Ti |
|||||||||||||||||
|
螺母 |
35 45 |
||||||||||||||||||
|
填料 |
柔性石墨環PTFE |
||||||||||||||||||
|
墊片 |
柔性石墨纏繞墊 柔性石墨復合墊 |
||||||||||||||||||
|
手輪 |
可鍛鑄鐵 |
||||||||||||||||||
五、產品性能規范：
|
壓力等級 |
試驗壓力 |
適用環境 |
|
|
殼體試驗 |
密封試驗 |
||
|
1.6 |
2.4 |
1.76 |
易燃、易爆、 |
|
2.5 |
3.75 |
2.75 |
|
|
4.0 |
6.0 |
4.4 |
|
|
6.4 |
9.6 |
7.04 |
|
|
CLASS150 |
2.94 |
2.2 |
|
|
CLASS300 |
7.5 |
5.5 |
|
|
CLASS600 |
16.0 |
11.0 |
|
|
適用溫度 |
-190～≤550℃ |
||
|
適用介質 |
水、油、天然氣及各種軟性介質與懸浮液等 |
||
|
驅動方式 |
氣動、手動、電動 |
||
六、主要連接尺寸表：
|
壓力級 |
主要尺寸 |
公稱通徑(mm) |
|||||||||||||||
|
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
||
|
PN1.6MPa |
L |
100 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
|
H |
240 |
260 |
307 |
360 |
410 |
483 |
512 |
543 |
581 |
617 |
672 |
723 |
758 |
791 |
828 |
870 |
|
|
Kg |
9.5 |
16 |
19 |
28 |
30 |
41 |
55 |
78 |
115 |
215 |
270 |
385 |
502 |
876 |
980 |
1240 |
|
|
PN2.5MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
|
H |
260 |
280 |
320 |
360 |
430 |
490 |
525 |
567 |
604 |
642 |
695 |
742 |
781 |
815 |
864 |
905 |
|
|
Kg |
9.5 |
16 |
19 |
28 |
30 |
45 |
59 |
82 |
121 |
230 |
289 |
402 |
540 |
913 |
1120 |
1280 |
|
|
PN4.0MPa |
L |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
730 |
850 |
980 |
1100 |
1200 |
1250 |
|
H |
260 |
280 |
320 |
360 |
436 |
492 |
527 |
607 |
649 |
701 |
750 |
750 |
790 |
832 |
875 |
910 |
|
|
Kg |
10 |
17 |
20 |
25 |
32 |
45 |
59 |
82 |
115 |
2130 |
295 |
402 |
540 |
913 |
1124 |
348 |
|
