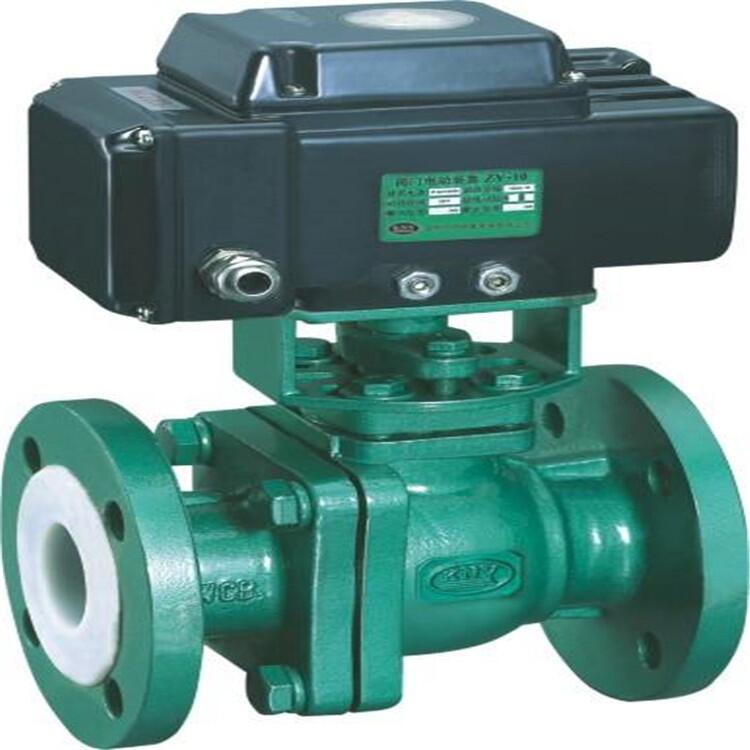

Q941F46防爆電動襯氟球閥
一、產品簡介：
Q941F46防爆電動襯氟球閥是由角行程的電動執行機構和O型襯氟球閥組成。內腔及球體均采用高壓注塑工藝，襯有耐腐蝕、耐老化的聚全氟乙丙�。‵46）或PTFE，故具有可靠的耐腐蝕性和密封性，對酸,堿等強腐蝕性介質均能很好地應用。電動襯氟球閥適用于各種不同類型工業管道中液體和氣體（包括蒸汽）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、、磷酸、lǜ氣、強堿、王水等具有強腐蝕性的介質。廣泛適用于石油、化工、染化、制酸制堿等行業，是目前防腐閥門設備理想的選擇之一。
二、特點：
1.閥體內腔及球芯均采用高壓注塑工藝襯有耐腐蝕、耐老化的聚全氟乙炳烯，具有可靠的耐腐蝕性和密封性。
2.體積小，重量輕，結構簡單，安裝維修方便。
3.流阻小，流通能力大。
適用場合:
適用于強酸、強堿等腐蝕性介質。
三、零部件參數
|
零件名稱 |
材料名稱 |
|||
|
閥體、閥蓋 |
WCB+F46 |
304(CF8)+F46 |
316(CF8M)+F46 |
316L(CF3M)+F46 |
|
球體 |
2Cr13+氮化處理+46 |
304+46 |
316+46 |
316L+46 |
|
閥桿 |
2Cr13+46 |
304+46 |
316+46 |
316L+46 |
|
閥座密封圈 |
PTFE、碳素纖維＋PTFE |
|||
|
密封填料 |
聚四氟乙烯填料 |
|||
四、技術參數
|
公稱通徑(mm) |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
公稱壓力(MPa) |
PN1.0、1.6MPa |
|||||||||||||
|
泄漏量 |
軟密封：零泄漏 |
|||||||||||||
|
閥體形式 |
兩段式閥體(浮動球體) |
兩段式閥體(固定球體) |
||||||||||||
|
閥芯形式 |
"O"型球形閥芯 |
|||||||||||||
|
密封填料 |
聚四氟乙烯(PTFE) |
|||||||||||||
|
連接形式 |
法蘭 |
|||||||||||||
|
可調范圍 |
DN15-65 |
DN80-300 |
||||||||||||
|
250:1 |
350:1 |
|||||||||||||
|
基本誤差 |
±1% |
|||||||||||||
|
死區 |
≤1% |
|||||||||||||
|
回差 |
≤1% |
|||||||||||||
|
適用溫度 |
密封面 |
|||||||||||||
|
PTFE≤180℃ |
||||||||||||||
|
配置執行機構 |
可配PSQ、HQ、361RS等系列角行程電動執行機構 |
|||||||||||||
|
控制方式 |
開關到位燈(開關兩位控制)、智能調節(4～20mA模擬量信號控制) |
|||||||||||||
五、執行機構參數
|
執行器類別 |
精小型執行器參數 |
HQ系列執行器參數 |
|
電源電壓 |
標準：220V AC單相 可選：110V AC 單相、380/440V AC 三相、24V/110V/220V AC |
|
|
輸出力矩 |
50N·M～2000N·M |
50N·M～3000N·M |
|
動作范圍 |
0～90° 0～360° |
0～90°、0°～270°可選 |
|
控制方式 |
開關到位燈(開關兩位控制)、無源觸點信號、1/5K電位計、智能調節(4～20mA模擬量信號控制) |
|
|
動作時間 |
15秒/30秒/60秒 |
18S～112S |
|
保護裝置 |
過熱保護 |
內置過熱保護、過載保護 |
|
環境溫度 |
-30°～60° |
-20℃～+70℃ |
|
手動操作 |
同附帶手柄操作 |
機械離合機構，配手輪操作 |
|
機械限位 |
電氣、機械二重限位 |
2個外部調整螺栓 |
|
防護等級 |
IP65 |
IP65、IP67、可定制IP68 |
|
防爆等級 |
無防爆 |
ExdⅡ BT4,ExdⅡ CT6 |
|
位置測量 |
可選裝開關或電位計 |
電位計、比例控制單元 |
|
驅動電機 |
8W/E |
鼠籠式異步電機 |
|
進線接口 |
PE1/2〞進線線鎖 |
2個 PF 3/4" |
|
殼體材料 |
鋁合金 |
鋼，鋁合金，鋁青銅，聚碳酸脂 |
|
外涂層 |
干粉，環氧聚酯，具有超強防腐功能 |
|
|
采用獨特的電制動線路，因而定位精度高，執行機構靈敏，啟動停止迅速,運行平穩。同時具有抗干擾、抗浪涌電壓、防擊穿能力強的特點 |
||
六、連接尺寸
|
公稱通徑 |
標準值 |
參考值 |
||||||||
|
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
n-Φd |
W |
H |
|
PN1.6(MPa) |
||||||||||
|
15 |
1/2 |
140/130 |
95 |
65 |
45 |
2 |
14 |
4-Φ14 |
231 |
350 |
|
20 |
3/4 |
140/130 |
105 |
75 |
55 |
2 |
16 |
4-Φ14 |
231 |
370 |
|
25 |
1 |
150/1340 |
115 |
85 |
65 |
2 |
16 |
4-Φ14 |
231 |
375 |
|
32 |
11/4 |
165 |
135 |
100 |
78 |
2 |
18 |
4-Φ18 |
231 |
385 |
|
40 |
11/2 |
180/165 |
145 |
110 |
85 |
3 |
18 |
4-Φ18 |
231 |
390 |
|
50 |
2 |
200/203 |
160 |
125 |
100 |
3 |
20 |
4-Φ18 |
231 |
435 |
|
65 |
21/2 |
220/222 |
180 |
145 |
120 |
3 |
20 |
4-Φ18 |
261 |
460 |
|
80 |
3 |
250/241 |
195 |
160 |
135 |
3 |
22 |
4-Φ18 |
261 |
465 |
|
100 |
4 |
280/305 |
215 |
180 |
155 |
3 |
24 |
8-Φ18 |
285 |
612 |
|
125 |
5 |
320/356 |
245 |
210 |
185 |
3 |
26 |
8-Φ18 |
285 |
625 |
|
150 |
6 |
360/394 |
280 |
240 |
210 |
3 |
28 |
8-Φ23 |
325 |
700 |
|
200 |
8 |
457 |
335 |
295 |
265 |
3 |
30 |
8-Φ23 |
325 |
740 |
