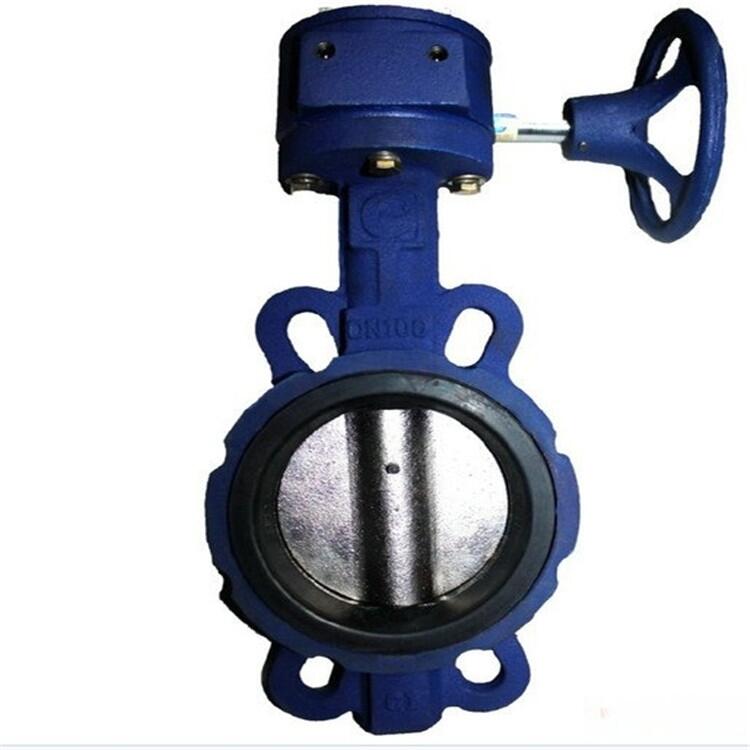

zD71F4、D371F4型對夾式襯氟蝶閥
一、概述：
D71F4-10C、D371F4-10C 型對夾式襯氟蝶閥適用于各種不同類型工業管道中液體和氣體（包括蒸 氣）的輸送，特別是具有嚴重腐蝕性介質的使用場合，如：硫酸、、磷酸、強堿、王水等具有強腐蝕性的介質。
|
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節； 2、偏心蝶閥為二維方向偏心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想； 3、四級加載彈性密封，保證了閥門內、外的零泄漏。 4、:軸與蝶閥一體外襯F46; b:軸頭端面采用彈性O型圈和軸肩處剛性墊圈、彈性橡膠墊組合； 5、軸的徑向采用O型圈與金屬軸套的組合； 6、閥座鑲嵌有彈性條的閥體槽內。 7、采用可彈性墊片定位準確，結構簡單。（*采用O型圈是為了防止意外泄漏時的安全措施）。 |
三、主要連接尺寸：
|
DN |
NPS |
L |
D |
D1 |
D2 |
F |
B |
N-?D |
W |
D0 |
H |
WT(kg) |
|
PN0.6MPa |
||||||||||||
|
40 |
1 1/2 |
106 |
130 |
100 |
80 |
3 |
16 |
4-?14 |
160 |
|
140 |
10 |
|
50 |
2 |
108 |
140 |
110 |
90 |
3 |
16 |
4-?14 |
200 |
|
160 |
12 |
|
65 |
2 1/2 |
112 |
160 |
130 |
110 |
3 |
16 |
4-?14 |
250 |
|
160 |
13 |
|
80 |
3 |
114 |
185 |
150 |
125 |
3 |
18 |
4-?18 |
250 |
|
170 |
14 |
|
100 |
4 |
127 |
205 |
170 |
145 |
3 |
18 |
4-?18 |
300 |
|
180 |
16 |
|
125 |
5 |
140 |
235 |
200 |
175 |
3 |
20 |
8-?18 |
300 |
|
275 |
18 |
|
150 |
6 |
140 |
260 |
225 |
200 |
3 |
20 |
8-?18 |
|
200 |
295 |
38 |
|
200 |
8 |
152 |
315 |
280 |
255 |
3 |
22 |
8-?18 |
|
200 |
320 |
74 |
|
250 |
10 |
250 |
370 |
335 |
310 |
3 |
24 |
12-?18 |
|
240 |
385 |
105 |
|
300 |
12 |
270 |
435 |
375 |
362 |
4 |
24 |
12-?23 |
|
240 |
390 |
142 |
|
350 |
14 |
290 |
485 |
445 |
412 |
4 |
26 |
12-?23 |
|
240 |
460 |
179 |
四、【執行標準】
制造標準：GB/T 122387-89
法蘭標準：GB9113-2000、GB17241.6-1998
結構長度標準：GB12221-89
檢驗標準：GB/T 13927-92
