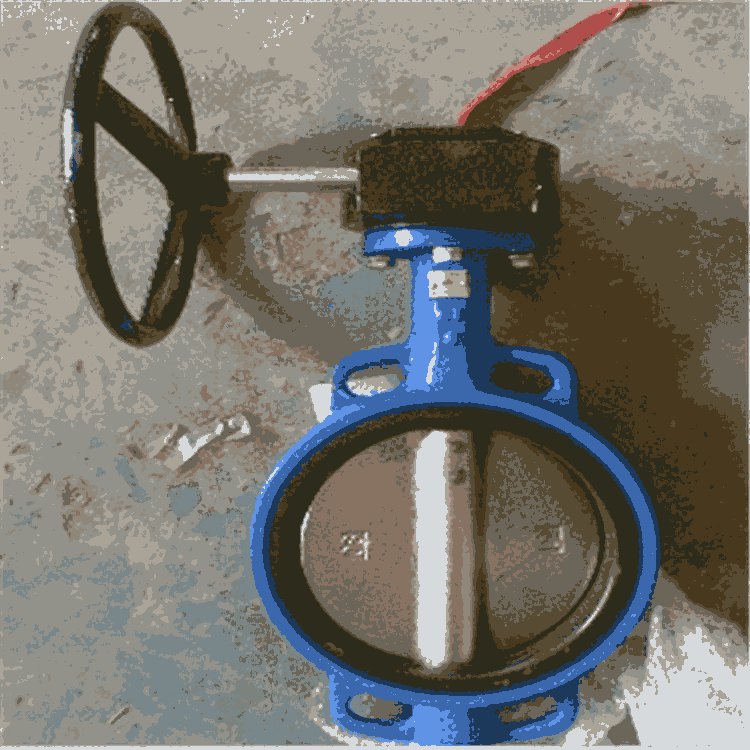

D371XP蝸輪傳動對夾軟密封蝶閥
一、概述：
蝸輪式不銹鋼對夾軟密封蝶閥D371XP-16P，D371FP-10R型號軟密封蝶閥90°回轉開關輕松，密封可靠，使用壽命長，被廣泛用于水廠、電廠、鋼廠、造紙、化工、飲食等系統供排水中，作為調節和截止使用。
二、主要零件部材料：
|
零件名稱 |
可選材料 |
|
閥體 |
球墨鑄鐵（DI）、灰鑄鐵（CI）、鑄鋼（WCB）、不銹鋼（CF8/CF8M） |
|
閥板 |
球鐵覆尼龍（N）、球鐵電鍍（D）、CF8（P）、CF8M（R）、鋁青銅（T） |
|
閥座 |
乙丙橡膠（EPDM） 、NBR、 聚四氟乙烯（PTFE）、氟橡膠 （VITON）、硅橡膠（SEP）、耐熱EPDM 耐磨EPDM |
|
閥軸 |
不銹鋼416SS 不銹鋼316SS 不銹鋼304SS 碳鋼45#鍍鎳磷 |
|
驅動 |
鑄鐵蝸輪減速器 鑄鋁蝸輪減速器 |
三、性能參數：
|
|
|
|
型號： |
D343Y-16P |
|
結構形式： |
偏置板式 |
|
材質： |
不銹鋼 |
|
連接形式： |
法蘭 |
|
適用介質： |
弱酸堿介質 |
|
壓力環境： |
常壓 |
|
工作溫度： |
常溫 |
|
標準： |
國標 |
|
流動方向： |
單向 |
|
驅動方式： |
手動 |
|
零部件及配件： |
手輪 |
|
用途： |
化工,石油,耐酸堿 |
|
類型（通道位置）： |
直通式 |
四、連接尺寸：
|
DN |
L |
H |
HO |
A |
B |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
DO |
n-d |
DO |
n-d |
DO |
n-d |
||||||
|
50 |
43 |
63 |
306 |
180 |
200 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
70 |
321 |
180 |
200 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
83 |
346 |
180 |
200 |
150 |
4-18 |
160 |
8-18 |
160 |
8-18 |
|
100 |
52 |
105 |
387 |
180 |
200 |
170 |
4-18 |
180 |
8-18 |
180 |
8-18 |
|
125 |
56 |
115 |
411 |
180 |
200 |
200 |
8-18 |
210 |
8-18 |
210 |
8-18 |
|
150 |
56 |
137 |
447 |
270 |
280 |
225 |
8-18 |
240 |
8-22 |
240 |
8-22 |
