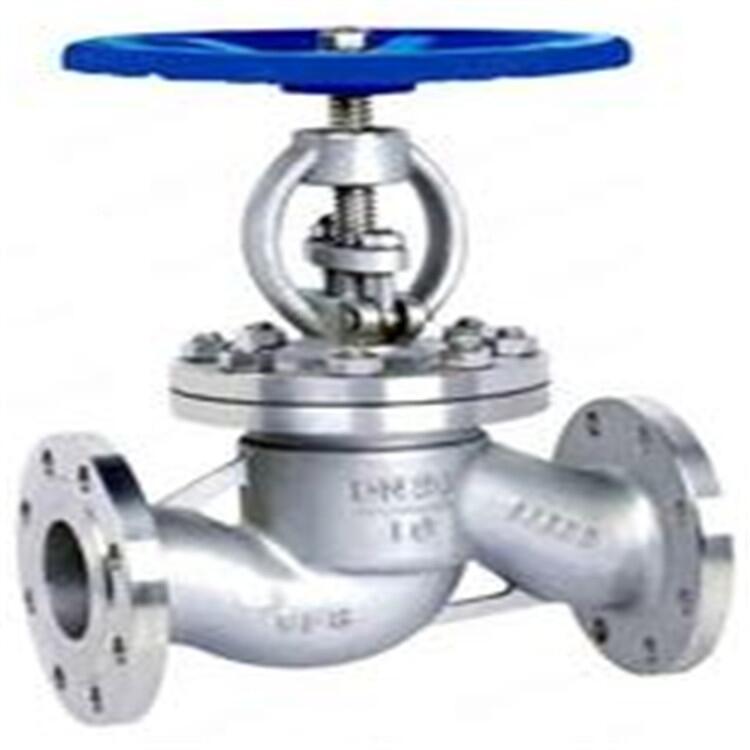

J41H鑄鋼法蘭截止閥
一、概述：
|
材質：鑄鋼 |
公稱通徑：DN50-900（mm） |
適用介質：水 |
|
壓力環境：常壓 |
工作溫度：常溫 |
標準：國標 |
|
外形：大型 |
流動方向：單向 |
驅動方式：手動 |
|
規格：DN200 |
|
|
二、主要零部件材料：
|
型號 |
J41H-16C～160C |
J41Y-16C～160C |
|
|
工作壓力（MPa） |
1.6～16.0 |
||
|
適用溫度（℃） |
≤425 |
||
|
適用介質 |
水、蒸汽、油品 |
||
|
材料 |
閥體、閥蓋 |
碳素鋼 |
|
|
閥桿 |
鉻不銹鋼 |
||
|
密封面 |
堆焊鐵基合金 |
堆焊硬基合金 |
|
|
填料 |
石棉石墨、柔性石墨、聚四氟乙烯 |
||
三、主要性能參數：
|
DN |
L |
D |
D1 |
D2 |
b |
z×?d |
H |
D0 |
重量/KG |
|
10 |
130 |
90 |
60 |
40 |
14 |
4×?14 |
198 |
120 |
5 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4×?14 |
200 |
120 |
5.5 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4×?14 |
243 |
140 |
7.3 |
|
25 |
160 |
115 |
85 |
65 |
14 |
4×?14 |
253 |
160 |
8 |
|
32 |
180 |
135 |
100 |
78 |
15 |
4×?18 |
280 |
160 |
12 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4×?18 |
312 |
200 |
16 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4×?18 |
321 |
200 |
16 |
四、產品特點：
1、結構簡單，制造和維修比較方便；
2、工作行程小，啟閉時間短；
3、密封性好，密封面間磨擦力小，壽命較長。
