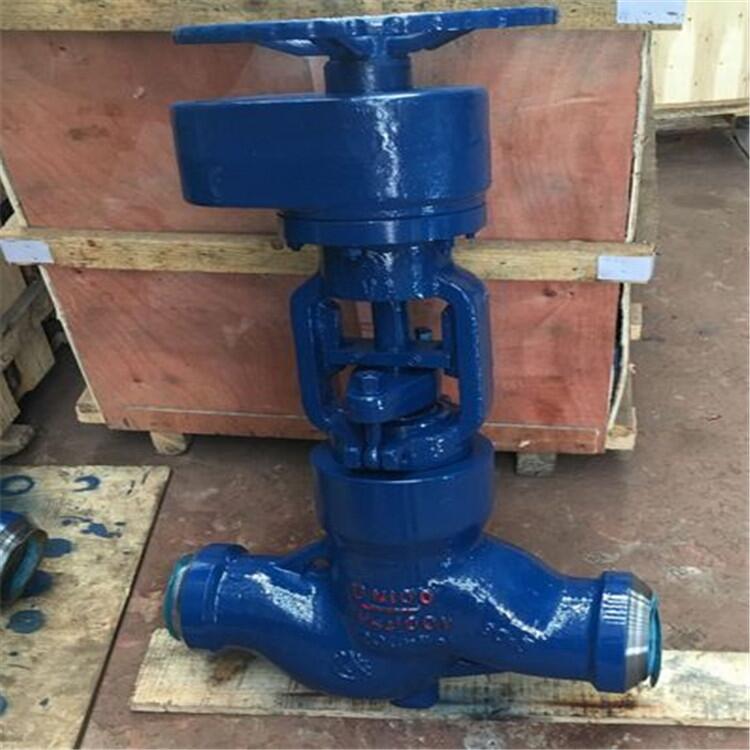

J545Y截止閥
一、概述：
J545H傘齒輪Y型截止閥主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在容器出口的殘留現象. 根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。
閥體內腔有耐沖刷、耐腐蝕的密封圈，在開啟閥門瞬間,可以保護閥體不被介質沖刷,腐蝕，并對密封圈進行特殊處理，使表面硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能，閥瓣密封根據需要時封面均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，并可防止結疤。同時采取短行程閥瓣的設計。
二、主要產品詳情：
|
材質：碳鋼 |
公稱通徑：DN20~DN600（mm） |
適用介質：各種高腐蝕化學介質 |
|
壓力環境：常壓 |
工作溫度：常溫 |
標準：國標 |
|
外形：中型 |
驅動方式：傘齒輪 |
零部件及配件：閥體 |
|
規格：DN20~DN600 |
|
|
三、主要連接尺寸：
|
公稱通徑 |
尺寸（mm） |
重量（Kg） |
|||||
|
L |
D1 |
Do |
H |
Lo |
L1 |
||
|
PN32（320） J565Y-320V型 |
|||||||
|
80 |
390 |
64 |
120 |
750 |
- |
- |
121 |
|
100 |
480 |
108 |
185 |
870 |
- |
- |
212 |
|
125 |
533 |
132 |
218 |
995 |
- |
- |
312 |
|
150 |
610 |
166 |
245 |
1205 |
- |
- |
510 |
|
175 |
750 |
175 |
278 |
1565 |
- |
- |
708 |
|
200 |
762 |
200 |
290 |
1670 |
- |
- |
980 |
|
225 |
850 |
108 |
310 |
1705 |
- |
- |
1060 |
|
250 |
914 |
248 |
348 |
1870 |
- |
- |
1380 |
|
300 |
1041 |
300 |
430 |
2335 |
- |
- |
2824 |
四、設計說明：
1，閥蓋墊片形式
Class150截止閥采用不銹鋼石墨復合墊片；Class300截止閥采用不銹鋼石墨纏繞墊片；Class600截止閥可用不銹鋼石墨纏繞墊片也可采用金屬環墊片；Class900截止閥采用金屬環墊片；Class1500/Class2500截止閥采用自壓密封金屬環。
2，閥體和閥蓋連接形式
栓接閥蓋BB，體蓋焊接BW，自壓密封式閥蓋PS
3,彈簧加載填料沖擊系統
可根據客戶要求，采用彈簧加載填料沖擊系統提高填料密封的持久性和可靠性。
4，倒密封設計
本公司生產的截止閥采用倒密封設計，通常情況下，碳鋼截止閥的閥座設計采用分離式倒密封結構，不銹鋼截止閥的倒密封式直接加工或者是焊后加工。當閥門全開時，倒密封的密封面非�？煽俊�
5，閥桿設計
本公司截止閥閥桿采用整體鍛造工藝制成，閥桿經調質及表面氮化處理，有良好的抗腐蝕性、抗擦傷性和耐磨性 ,按照標準要求確定小直徑，閥桿和閘板采用T型結構連接。
