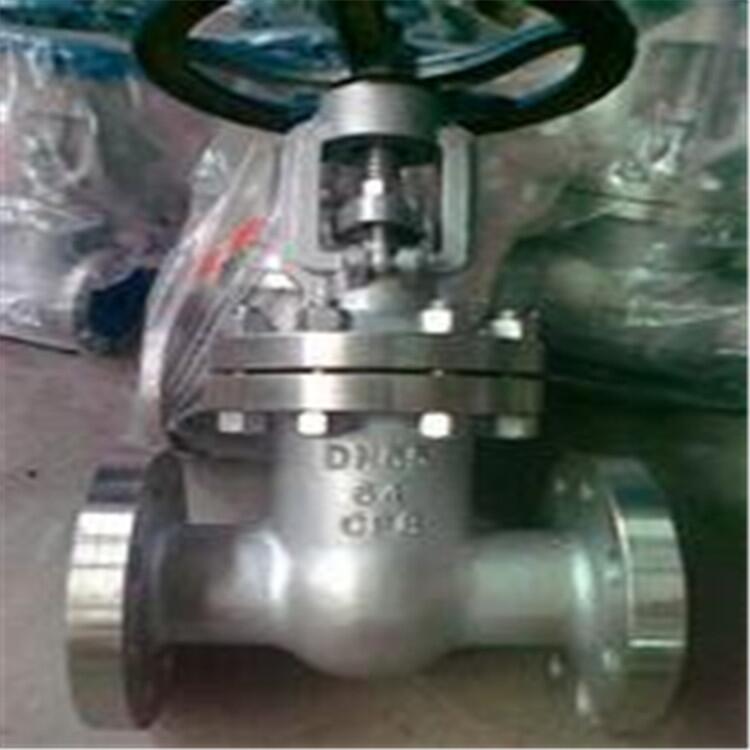

Z41W不銹鋼閘閥
一、概述：
Z41H、Z41Y、Z41W 不銹鋼閘閥：手動、法蘭連接形式、明桿楔式剛性單閘板，閥座密封面材料為不銹鋼，公稱壓力 PN16~PN200，閥體材料為不銹鋼的閘閥。
二、主要零部件材料：
|
Z41H、Z41Y、Z41W 不銹鋼閘閥主要性能參數 |
||||
|
型號 |
PN |
工作壓力/ MPa |
適用溫度/ ℃ |
適用介質 |
|
Z41W-16P~25P |
16~25 |
1.6~2.5 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-16P~25P |
||||
|
Z41W-16R~25R |
||||
|
Z41Y-16R~25R |
||||
|
Z41W-40P~63P |
40~63 |
4.0~6.3 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-40P~63P |
||||
|
Z41W-40R~63R |
||||
|
Z41Y-40R~63R |
||||
|
Z41Y-100P~160P |
100~160 |
10.0~16.0 |
≤ 150 |
弱腐蝕性介質 |
|
Z41Y-100R~160R |
||||
|
Z41H-40P~200P |
40~200 |
4.0~20.0 |
≤ 200 |
硝酸類 |
|
Z41H-40R~200R |
||||
三、主要連接尺寸：
|
型 號 |
公稱通徑 |
尺 寸（mm） |
|||||||
|
L |
D |
D1 |
D2 |
H |
b-f |
Z-Φd |
Do |
||
|
Z41W-16P（R） |
15 |
130 |
95 |
65 |
45 |
170 |
16-2 |
4-14 |
120 |
|
20 |
150 |
105 |
75 |
55 |
190 |
16-2 |
4-14 |
140 |
|
|
25 |
160 |
115 |
85 |
65 |
205 |
16-2 |
4-14 |
160 |
|
|
32 |
180 |
135 |
100 |
78 |
270 |
18-2 |
4-18 |
180 |
|
|
40 |
200 |
145 |
110 |
85 |
310 |
18-3 |
4-18 |
200 |
|
|
50 |
250 |
160 |
125 |
100 |
358 |
18-3 |
4-18 |
240 |
|
|
65 |
265 |
180 |
145 |
120 |
373 |
18-3 |
4-18 |
240 |
|
|
80 |
280 |
195 |
160 |
135 |
435 |
20-3 |
8-18 |
280 |
|
|
100 |
300 |
215 |
180 |
155 |
500 |
20-3 |
8-18 |
300 |
|
|
125 |
325 |
245 |
210 |
185 |
614 |
22-3 |
8-18 |
320 |
|
|
150 |
350 |
280 |
240 |
210 |
674 |
24-3 |
8-23 |
360 |
|
|
200 |
400 |
335 |
295 |
265 |
818 |
26-3 |
12-23 |
400 |
|
|
250 |
450 |
405 |
355 |
320 |
969 |
30-3 |
12-25 |
450 |
|
|
300 |
500 |
460 |
410 |
375 |
1145 |
30-4 |
12-25 |
560 |
|
四.應用規范:
1、不銹鋼閘閥設計制造按GB12234-89
2、不銹鋼閘閥結構長度按GB12221-89
3、不銹鋼閘閥法蘭尺寸按JB/T79-94
4、不銹鋼閘閥閥門檢查和試驗按GB13927
五.產品特點
結構緊湊、設計合理、閥門剛性好、通道流暢，流量系數小
密封面采用不銹鋼和硬質合金，使用壽命長
采用柔性石墨填料、密封可靠，操作輕便靈活
驅動方式為手動、氣動、電動、齒輪傳動
結構形式為彈性楔式單閘板、剛性楔式單閘板雙閘板型式
