Z45H暗桿閘閥
一、概述：

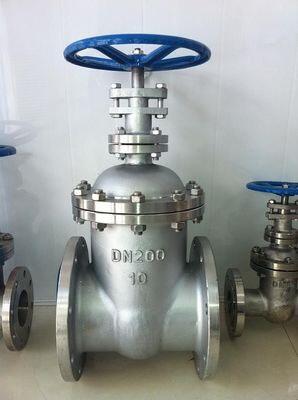

Z45H-10C低壓暗桿鑄鋼閘閥，，替代傳統鑄鐵閥門，結構緊湊、設計合理、閥門剛性好，通道流暢、流阻系數小。密封面采用不銹鋼和硬質合金，使用壽命長。采用柔性石墨填料、密封可靠、操作輕便靈活。驅動方式分手動、電動、氣動、齒輪傳動；結構型：彈性楔式單閘板、剛性楔式單閘板和雙閘板型式。廣泛適用于石油化工，冶金，水處理，火力發電廠等油品、水蒸汽管路上作接通或截斷管路中介質的啟閉裝置。
二、主要零部件材料：
|
型號 |
閥體、閥蓋、閘板 |
密封圈 |
閥 桿 |
填 料 |
|
Z45H-10C |
灰鑄鐵、鑄鋼 |
不銹鋼 |
碳鋼、不銹鋼 |
浸油石棉盤根 |
|
Z45W-10 |
||||
|
Z45T-10 |
||||
|
Z45T-16 |
||||
|
Z45W-16 |
||||
|
Z45H-16C |
||||
|
Z45T-16 |
||||
|
Z45W-16 |
三、主要連接尺寸：
|
口 徑 |
Z45T-10 |
Z45-16（C） |
||||||
|
L |
D |
H |
D0 |
L |
D |
H |
D0 |
|
|
40 |
165 |
145 |
300 |
160 |
240 |
345 |
200 |
160 |
|
50 |
180 |
160 |
300 |
180 |
250 |
355 |
240 |
180 |
|
65 |
195 |
180 |
340 |
180 |
265 |
375 |
240 |
180 |
|
80 |
210 |
195 |
360 |
200 |
280 |
435 |
280 |
200 |
|
100 |
230 |
215 |
400 |
200 |
300 |
500 |
320 |
200 |
|
125 |
255 |
245 |
500 |
240 |
325 |
615 |
360 |
240 |
|
150 |
280 |
280 |
550 |
240 |
350 |
675 |
360 |
240 |
|
200 |
330 |
335 |
620 |
320 |
400 |
750 |
400 |
320 |
|
250 |
380 |
390 |
700 |
320 |
450 |
970 |
450 |
320 |
四.主要特點及用途：
1．閘閥結構緊湊．設計合理，閥門剛性好，通道流暢，流阻系數小．
2．密封面采用不銹鋼和硬質合金，使用壽命長．
3．采用柔性石墨填料．密封可靠．操作輕便靈活．
4．驅動形式：分手動，電動，齒輪傳動．
5．閘閥結構形式：彈性楔式單閘板，剛性楔式單閘板和雙閘板型式．
五.產品區別三：
暗桿閘閥的提升螺桿是只旋轉而無上和下移動，外露的只是一根桿，其螺母是固定在閘板上，通過螺桿的旋轉來提升閘板，沒有可見的門架；明桿法蘭閘閥的提升螺桿是外露的，螺母緊貼手輪且是固定的（不旋轉也不軸向移動），通過旋轉螺桿來提升閘板，螺桿與閘板只有相對的旋轉運動而無相對的軸向位移，外觀為有門形支架。
