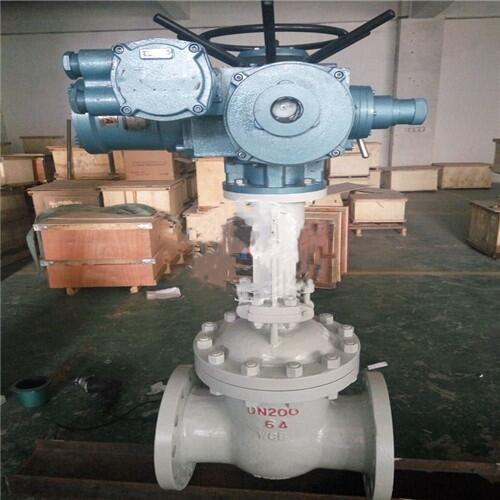

煤安防爆電動閘閥

一、資料介紹:

煤安防爆電動閘閥（高壓）：又叫電動高壓閘閥，電源電壓380/660V，電動開關，明桿楔式法蘭閘閥，PN64~100壓力，通經DN100-DN800（國標），適用介質：水、氣體、油品等，適用溫度：-29-300℃，密封面材質不銹鋼，主要用于煤礦，井下，一般這種防爆礦用電動閘閥，帶煤安電動閘閥，這種電動閘閥必須帶有煤安證才能進礦。

二、電動裝置特點

擁有礦用證和煤安證,防爆型防護等級為IP68。適用于易燃易爆的場合,安全系數高、操作功能強、性能穩定等。防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。本產品的性能符合JB/T8528-1997<普通型閥門電動裝置技術條件>的規定。防爆型的性能符合GB3836.1-2000<爆炸性環境用防爆電氣設備通用要求>及JB/T8529-1997<隔爆型閥門電動裝置技術條件>的規定。并經國家防爆電氣產品測試中心檢定，取得了防爆合格證。
整體型電裝是在Z普通型基礎上派生而成，增加了不少電器和電子元件，整體普通型電氣部分主要由多功能模塊MK1 遠程控制模塊MK2 按鈕盒指示燈、開度表、接觸器等組成。多功能模塊MK1又由相位識別器XS、接觸器互鎖保護器HB和直流電源DC三部分組成。遠程模塊MK2由四個固態繼電器和三個撥碼開關組成 。

三、用途:

戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面，dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。 防護等級：IP55（特殊訂貨）

四、特點:

①閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構，值得信賴！使用安全可靠。
②閥瓣采用雙閘板中間帶萬向頂結構，能自動調整閥瓣與閥座密封面吻合度，保證閥門的密封。同時此結構維修方便，節約費用，閥瓣互換性較好。
③閥瓣、閥座密封面用鈷鉻鎢硬質合金由等離子噴焊而成，密封面硬度高，耐磨擦，抗擦傷，使用壽命長。
④閥桿用滲氮鋼制成，表面氮化處理，硬度高，抗擦傷，耐腐蝕，使用壽命長。
⑤電動裝置配有轉矩控制機構、現場操作機構和手、電動切換機構。除就地操作外，還可以進行遠距離操作、PLC控制、4~20mA電流輸入輸出智能控制等。
⑥手動閥門由手動機構或撞擊時手輪開啟。減小閥門操作力。
⑦閥門可安裝在管道的任何位置，同時根據介質和介質的溫度選擇碳鋼或合金鋼閥門。
⑧初次安裝和調試時，必須手動把閥門開到約一半的位置，以免電機相序接反導致閥門或電裝損壞。

五、缺點:

1、結構尺寸大，安裝空間受限制。
2、開啟高度達，開啟關閉時間長。
3、密封面升降開關，易擦傷。

六、執行標準:

設計制造:GB12234-89
結構長度:GB12221-89
法蘭尺寸:JB/T79-94/HG20592
閥門檢查和試驗:GB13927

七、性能參數:

電源：
常規，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；單相220V、110V（50Hz、60Hz）
工作環境
工作溫度：-20~+60℃（特殊訂貨-40~+80℃）
相對濕度：≤95%（25℃時）
防護類型：戶外型用于無易燃、易爆和無腐蝕性介質的場所。隔爆型產品有d Ⅰ和d ⅡBT4兩種，d Ⅰ適用于煤礦非采掘工作面，d
ⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1~T4組的爆炸性氣體混合物。 防護等級：IP55（特殊訂貨）
工作制：短時10分鐘（特殊訂貨30分鐘）

八、零部件材質:
