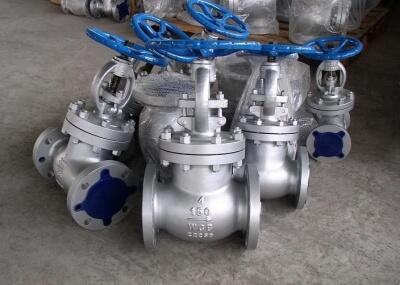

JY41W-16P美標氧氣專用截止閥
一、概述：
|
材質：不銹鋼 |
公稱通徑：DN15-500（mm） |
適用介質：氧氣 |
|
壓力環境：常壓 |
工作溫度：常溫 |
標準：國標 |
|
外形：中型 |
流動方向：單向 |
驅動方式：手動 |
|
零部件及配件：配件 |
形態：柱塞式 |
類型(通道位置)：直通式 |
|
規格：面議 |
|
|
二、主要性能參數：
|
公稱壓力PN |
1.6 |
2.5 |
4 |
|
水壓強度試驗壓力Mpa |
2.4 |
3.75 |
6 |
|
水壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓強度試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
氣壓密封試驗壓力Mpa |
1.76 |
2.75 |
4.4 |
|
工作壓力Mpa |
1.6 |
2.5 |
4 |
|
工作溫度℃ |
-20~150℃ |
||
|
適用介質 |
氧氣,氮氣,空氣等 |
||
三、主要零部件材料：
|
零件名稱 |
材料 |
|
閥體、閥蓋、閥瓣 |
鑄鉻鎳鈦不銹鋼、銅合金 |
|
閥桿 |
鉻鎳不銹鋼 |
|
閥桿螺母 |
青銅 |
四.產品特點：
1、結構比閘閥簡單，制造與維修都較方便。
2、密封面不易磨損及擦傷，密封性好，啟閉時閥瓣與閥體密封面之間無相對滑動，因而磨損與擦傷均不嚴重，密封性能好，使用壽命長。
3、啟閉時，閥瓣行程小，因而截止閥高度比閘閥小，但結構長度比閘閥長。
4、啟閉力矩大、啟閉較費力，啟閉時間校長。
5、流體阻力大，因閥體內介質通道較曲折，流體阻力大，動力消耗大。
6、介質流動方向 公稱壓力PN≤16MPa時，一般采用順流，介質從閥瓣下方向；公稱壓力PN≥20MPa時，一般采用逆流，介質從閥瓣上方向下流．以增加密封件能。使用時，截止閥介質只能單方向流動，不能改變流動方向
