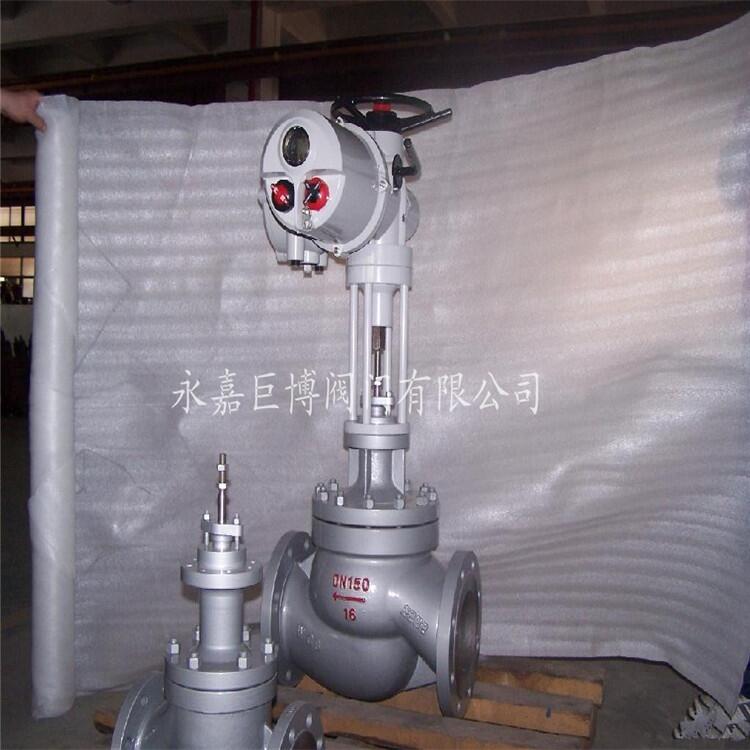

ZAZP電動單座調節閥
一、概述：
ZAZP電動單座調節閥由DKZ型系列直行程電動執行機構和直通單座閥兩部分組成，以單相交流220V電源為動力，接受0~10mA或4~20mA直流信號，自動地控制調節閥開度，達到對管道內流體的壓力、流量、液位等工藝參數的連續調節。電動單座調節閥具有動作靈敏、能源取用方便、信號傳輸迅速等特點。廣泛應用電力、冶金、化工、輕紡等工業自動控制系統中。
二、主要零部件材料：
|
材料代號 |
C（WCB） |
P（304） |
R（316） |
|
|
主要 |
閥體、閥蓋 |
WCB（ZG230-450） |
ZG1Cr18Ni9Ti（304） |
ZG1Cr18Ni12Mo2Ti（316） |
|
閥芯、閥座 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni9Ti（304）或司鈦萊合金堆焊 |
1Cr18Ni12Mo2Ti(316)或司鈦萊合金堆焊 |
|
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
1Cr18Ni12Mo2Ti |
|
|
填料 |
V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管 |
|||
|
墊片 |
增強聚四氟乙烯（F4） 、不銹鋼墊片、金屬石墨纏繞墊片 |
|||
|
推桿、襯套 |
2Cr13 |
|||
|
適用 |
適用介質 |
水蒸汽油品類氣液體 |
硝酸堿類腐蝕性氣液體 |
醋酸類等腐蝕性氣液體 |
|
常溫型 |
-30～+250 F4：≤200℃ |
-40～+250 F4：≤200℃ |
-40～+250℃ F4：≤200℃ |
|
|
高溫型 |
-30～+450℃ |
-40～+450℃ |
-40～+4500℃ |
|
三、主要連接尺寸：
|
公稱通徑 |
L |
H |
|
D |
重量Kg |
|
||||
|
PN MPa |
常溫 |
散熱 |
PN1.6 |
PN6.4MPa |
||||||
|
1.6 |
4.0 |
6.4 |
高溫 |
常溫 |
高溫 |
|||||
|
G3/4 |
150 |
230 |
560 |
630 |
|
12 |
12 |
14 |
||
|
20 |
150 |
230 |
565 |
635 |
225 |
20 |
20 |
28 |
||
|
25 |
160 |
230 |
570 |
640 |
24 |
28 |
31 |
|||
|
32 |
180 |
260 |
595 |
665 |
26 |
29 |
32 |
|||
|
40 |
200 |
260 |
655 |
725 |
255 |
36 |
45 |
49 |
||
|
50 |
230 |
300 |
660 |
735 |
39 |
49 |
53 |
|||
|
65 |
290 |
340 |
760 |
840 |
57 |
76 |
84 |
|||
|
80 |
310 |
380 |
770 |
840 |
72 |
95 |
105 |
|||
|
100 |
350 |
430 |
770 |
850 |
311 |
85 |
100 |
120 |
||
|
125 |
400 |
500 |
1045 |
1135 |
150 |
175 |
190 |
|||
|
150 |
480 |
550 |
1100 |
1190 |
187 |
231 |
251 |
|||
|
200 |
600 |
650 |
1285 |
1380 |
242 |
365 |
35 |
|||
|
250 |
730 |
775 |
1335 |
1435 |
|
345 |
398 |
495 |
||
四.產品特點
１閥體按流體力學原理設計的等截面低流阻流道，額定流量系數增大30%。
２可調節范圍大，固有可調比為50，流量特性有直線和等百分比。
３調節切斷型采用軟密封結構閥芯，達VI級泄漏標準(零泄漏)。
４伺服放大器采用深度動態負反饋，可提高自動調節精度。
５電動操作器有多種形式，可適用于4~20mA。DC或0~10mA.DC。
６電子型電動調節閥可直接由電流信號控制閥門開度，無需伺服放大器。
７波紋管密封型調節閥對移動的閥桿形成完全的密封，堵絕流體外漏
