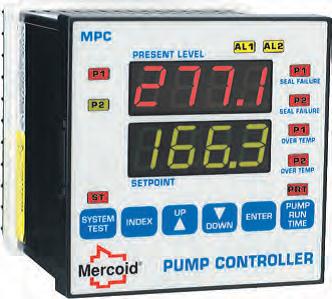

Mercoid® MPC系列 全功能泵組控制儀
單泵或雙泵控制，帶交替運行，過熱保護和泄漏監測功能
Mercoid®品牌的MPC全功能泵組控制儀尺寸為標準的1/4DIN，帶有多種控制功能。它能和任何液位變送器配合來顯示當前液位和主要設定點值。 MPC控制儀可編程根據液位來控制兩個單刀雙擲的繼電器進行兩位控制：用于一臺或兩臺泵，閥門，或其它裝置。另外它還帶有兩個可編程的報警開關輸出，并帶有報警指示。
MPC功能強大，編程使用容易，面板的防護等級為NEMA 4X(IP66)，可用于室外安裝。它組合了很多功能，無需象過去那樣在泵組控制系統采用很多元器件，配件附件等。
功能
• 當運行兩臺泵時，交替運行可以減少泵的磨損。在交替運行中，當有泄漏或過熱問題時會將另外一臺正常的泵設置為主泵，并且停止這臺輔泵。
• 當使用帶有水分傳感器的潛水泵時，MPC帶有的指示燈能夠提供密封泄漏報警。
• 當使用帶有熱敏元件的泵時，MPC帶有的指示能提供過熱報警，并且停運水泵�？蛇x擇自動或者手動復位來控制泵在冷卻下來后重新運行。
• 對泵密封泄漏或過熱，可編程報警指示。
• 當控制兩臺泵時，可選延時啟動。當掉電后電源恢復時，可選0-60秒延遲時間來避免受到大電流的沖擊。
• 自帶24VDC電源可為變送器回路供電。
• 按面板上的按鈕即可顯示泵的總運行時間。
• 自測功能能夠模擬輸入信號來確認泵的運行和編程準確無誤。
• 可選擇鎖定編程和設定點的配置。
• 過程輸入信號可以再變送為電流信號(4 - 20 mA) 或電壓信號 (2 - 10VDC)*。
* 標準型的MPC是按電流信號配備，如果需要電壓信號型，請加后綴“-RV”。
技術指標
輸入：可選4 (或 0) - 20 mA DC 或 2 (或0 ) - 10 VDC。
輸入阻抗：電流 = 10 Ω；電壓 = 100 KΩ。
輸出額定值：
控制用繼電器：單刀雙擲，10A @ 240 VAC res.，1/4 hp @
120 VAC，1/3 hp @ 240 VAC；
報警用繼電器：單刀單擲，3A @ 240 VAC res.，1/10 hp @
120 VAC。
控制方式：兩位，反相（泵出），正相（泵入）。
電源：100 - 240 VAC，+10%-15%，50 - 400 Hz，單相；132 - 240
VDC，+10%-15%。
功率消耗：最大7.5VA。
精度：滿刻度的±0.25，±1個數字位。
顯示：兩排4 位，7 段 0.56˝高L ED。
顯示分辨率：1位。
備份數據：非易失性存儲器（無需電池）。
通訊：RS-232或帶Modbus®協議的RS-485。
環境工作溫度/濕度：14 - 131°F (-10 - 55°C)/0 - 90% 在104°F (40°
C)不結露，10 - 50% 在 131°F (55°C) 不結露。
重量：16 oz. (454 g)。
面板防護等級：UL 4X (IP66)。
環路供電（隔離）：24 VDC @ 50 mA，需穩壓。
密封泄漏故障（水分傳感器）：
Power: 2.5 VDC;
電流：3微安；
分辨率：10K到500K Ω，每10K Ω一個等級。
認證: CE, cUL, UL.
MPC系列，全功能泵組控制儀
附件
全天候防護外殼，NEMA 4X (IP66)。
配套的液位變送器見Mercoid系列的SBLT2和PBLT2。
選項
RS-232通訊。加后綴– 232
RS-485 Modbus®-RTU通訊。加后綴– 485
