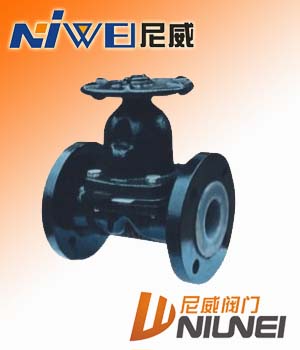

隔膜閥是一種特殊形式的截斷閥，出現于20世紀20年代。它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，故稱隔膜閥。
英標隔膜閥主要零件材料:
| 名稱 | 材料 |
| 閥體 | J型：灰鑄鐵/硬橡膠 W型：灰鑄鐵 |
| 閥蓋 /閥瓣/手輪 | 灰鑄鐵 |
| 隔膜 | 天然橡膠 |
| 閥桿 | 碳鋼 |
英標隔膜閥主要外形尺寸和連接尺寸 （mm）
| 公稱通徑 （DN） | 公稱壓力（MPa） | 工作壓力 （MPa） | L | D | D1 | Z-Φ | f | H1 | H2 | D0 | 重量 （Kg） |
| 15 | 1.6 | 1.6 | 108 | 95 | 65 | 4-14 | 2 | 90 | 99 | 75 | 2.5 |
| 20 | 117 | 105 | 75 | 4-14 | 2 | 93 | 103 | 75 | 3 | ||
| 25 | 127 | 115 | 85 | 4-14 | 2 | 100 | 112 | 85 | 4 | ||
| 32 | 146 | 140 | 100 | 4-18 | 2 | 127 | 144 | 120 | 6.5 | ||
| 40 | 159 | 150 | 110 | 4-18 | 2 | 136 | 156 | 120 | 7.5 | ||
| 50 | 190 | 165 | 125 | 4-18 | 2 | 151 | 177 | 120 | 10 | ||
| 65 | 1.0 | 1.0 | 216 | 185 | 145 | 4-18 | 2 | 183 | 213 | 165 | 16 |
| 80 | 254 | 200 | 160 | 8-18 | 2 | 198 | 273 | 230 | 23.5 | ||
| 100 | 305 | 220 | 180 | 8-18 | 2 | 266 | 320 | 280 | 34 | ||
| 125 | 356 | 250 | 210 | 8-18 | 3 | 319 | 386 | 280 | 44 | ||
| 150 | 406 | 285 | 240 | 8-22 | 3 | 380 | 453 | 368 | 67.5 | ||
| 200 | 0.6 | 521 | 340 | 295 | 8-22 | 3 | 506 | 626 | 400 | 141.5 | |
| 250 | 635 | 395 | 350 | 12-22 | 3 | 598 | 734 | 500 | 229 | ||
| 300 | 0.4 | 749 | 445 | 400 | 12-22 | 3 | 698 | 778 | 560 | 321 | |
| 350 | 749 | 505 | 460 | 16-22 | 3 | 723 | 883 | 560 | 360 | ||
| 采用標準 | 設計制造： BS5156結構長度：BS5156（短結構）法蘭：Bs4504PN1.0MPa GB12239G B12221 GB/T17241.6 | ||||||||||
