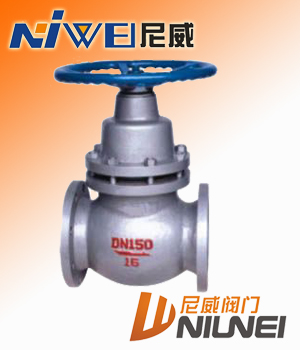

    1. UZ41SM柱塞式閘閥
      UZ41SM柱塞式閘閥
      產品價格:¥100(人民幣)
    2. 規格:DN15~300
    3. 發貨地:尼威公司
    4. 品牌:
    5. 最小起訂量:1臺
    6. 免費會員
      會員級別:試用會員
      認證類型:企業認證
      企業證件:通過認證

      商鋪名稱:溫州尼威閥門有限公司

      聯系人:陳威(先生)

      聯系手機:

      固定電話:

      企業郵箱:nwchen@126.com

      聯系地址:浙江省永嘉縣甌北和二工業區

      郵編:325015

      聯系我時,請說是在焊材網上看到的,謝謝!

      商品詳情

        UZ41SM柱塞式閘閥

        柱塞式閘閥主要特點:

           柱塞式閘閥是由閥體,閥蓋,閥桿,柱塞,導向套,密封環,手輪等零件組成(如圖),當手輪旋轉時,通過閥桿帶動柱塞在導向套中上下往復運動,使柱塞端部斜錐面與閥座面完成閥門的開啟和關閉功能。柱塞式閘閥中柱塞與密封環采用過盈配合,通過調節中法蘭螺栓預緊力,使密封環壓縮所產生的傾向力與閥體中孔面及柱塞外圓密封從而磨損性高的無毒新型密封材料,所以密封可靠,經久耐用,從而提高閥門的使用壽命。柱塞式閘閥是根據原有的閘閥連接尺寸設計制造的,由于閘閥在使用過程中出現外漏,密封環帶復性較差,使用壽命短等特點,尼威閥門生產的柱塞閘閥結合了柱塞閥的無泄漏優點和閘閥啟閉快又耐高溫高壓的特點,成為一種結構新穎的無泄漏柱塞閘閥。

        柱塞式閘閥適用范圍:

        城建、化工、冶金、石油、制藥、食品、飲料、

        柱塞式閘閥的性能規范:

        閥體材料 適用溫度 適用介質 壓力范圍
        鑄鋼 <250℃ 水、蒸汽、油品 PN1.6~4.0MPa
        鑄鐵 <180℃ 水、蒸汽、油品 PN1.6
        不銹鋼 < 200℃ 硝酸、醋酸 通徑范圍
        含鉬不銹鋼 < 200℃ 氨、氫、尿素等 DN15~400mm

        柱塞式閘閥的實驗壓力:



        實驗項目 實驗介質 實驗壓力
        壓強實驗 1.5PN
        高壓密封實驗 1.1PN
        低壓氣密封實驗 0.5-0.7MPa

        柱塞式閘閥的主要連接尺寸:

        DN(mm)
        尺寸(mm)
        1.6Mpa  UZ41SM-16C、P、R  UZ41H-16C、Y、P、R
        15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
        L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
        Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
        D 95 105 115 135 140 160 180 195 215 245 280 335 405 460 520 580
        D1 65 75 85 100 110 125 145 160 180 210 240 295 355 410 470 525
        D2 45 55 65 78 85 100 120 135 155 185 210 265 295 375 435 485
        B 14 14 14 16 16 16 18 20 20 22 24 26 26 30 34 36
        Z-Ød 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-23 12-23 12-25 16-25 16-30
        DN(mm)
        尺寸(mm)
        2.5Mpa  UZ41SM-25C、P、R  UZ41H-25C、Y、P、R
        15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
        L 130 150 160 180 240 250 265 280 300 325 350 400 450 500 550 600
        Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
        D 95 105 115 135 145 160 180 195 230 270 300 360 425 485 550 610
        D1 65 75 85 100 110 125 145 160 190 220 250 310 370 430 490 550
        D2 45 55 65 78 85 100 120 135 160 188 218 278 332 390 448 505
        B 16 16 16 18 18 20 22 22 24 28 30 34 36 40 44 48
        Z-Ød 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-25 8-25 12-25 12-30 16-30 16-34 16-34
        DN(mm)
        尺寸(mm)
        4.0Mpa  UZ41SM-40C、P、R  UZ41H-40C、Y、P、R
        15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400
        L 130 150 160 180 200 250 265 280 300 325 350 400 450 500 550 600
        Do 100 100 120 140 160 180 200 240 280 320 350 400 520 640 760 900
        D 95 105 115 135 145 160 180 195 230 270 300 375 445 485 570 655
        D1 65 75 85 100 110 125 145 160 190 220 250 320 385 430 510 585
        D2 45 55 65 78 85 100 120 135 160 188 218 282 345 390 465 535
        B 16 16 16 18 18 20 22 22 24 28 30 38 42 40 52 58
        Z-Ød 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-23 8-26 8-26 12-30 12-33 16-30 16-36 16-39
