產品簡介：

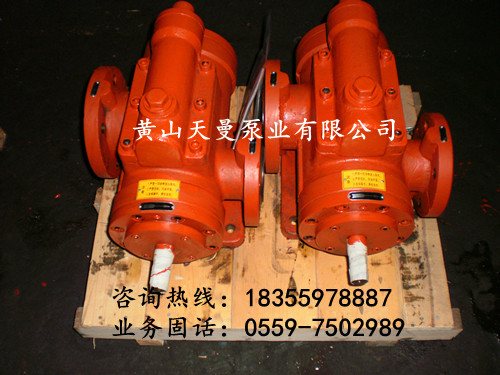

3G系列三螺桿泵在我國石油、化工、冶金、機床、造船等工業部門得到了較為廣泛的應用，并在許多領域里代替了離心泵、齒輪泵和往復泵，我們根據國標GB/T10886-2002設計生產的3G型、3GBW型螺桿泵有著壽命長、效率高、能耗小、重量輕等特點。
3G系列普通螺桿泵主要用于輸送中低粘度的潤滑性液體。在工業生產中作為液壓泵、潤滑泵、水乙二醇、輕油泵、輸送泵。泵由基礎件：泵套、泵體、螺桿和附件：底腳、安全閥、軸承體等組成，通過改變附件達到改變泵的不同安裝形式。
3GBW系列保溫螺桿泵主要用于在常溫下不能輸送的高粘度潤滑性液體，常作為瀝青、重燃油、渣油、原油的輸送或噴燃用。熱載體可以是蒸氣和熱油、熱水，冷載體可以是氣體或液體�，F廣泛用于公路建設中瀝青的輸送。一般最高工作溫度≤280℃；超過此溫度在訂貨時請說明。
3G、3GBW兩種系列螺桿泵的外形、安裝尺寸相同。
一、原理：
三螺桿泵是螺桿式式容積泵。在三螺矸泵中，由于主螺桿與從動螺桿上螺旋槽相互嚙合及它們與襯套三孔內表面的配合，得以在泵的進口與出口之間形成數級動密封室，這些動密封室將不斷把液體由泵進口軸向移動到泵出 口，并使所輸送液體逐級升壓。從而形成一個連續、平穩、軸向移動的壓力液體。螺桿泵依靠螺桿相互嚙合的容積變化來輸送液體，當螺桿轉動時，吸入腔一端的密封腔連續地向排出腔一端作軸向運動，使吸入腔的容積增大，壓力降低，液體在壓差作用下沿吸入管進入吸入腔，隨著螺桿的轉動，密封腔內的液體連續而均勻地沿軸向移至排出腔。
二、特點：三螺桿泵的結構與性能特點
1、結構簡單體積小允許高轉速：泵本身僅三根螺桿組成，但有多種結構形成，一般小流量，0.2-6.5m3/h泵的泵體和襯套合為 一個臥式安裝，軸封為機械密封。中等流量以上的泵襯套為一單獨的零件固定于泵體內。大流量泵多制成雙吸結構。軸根據輸送的介質不同有端面機械密封和填料密封兩種。船用泵的原動機為交流船用電機。
2、工作平穩可靠壽命長：三螺桿泵的主要螺桿是由電動機驅動。主、從螺桿之間，螺桿與襯套之間皆有一層油膜保護，因泵的機械摩擦極小，壽命堪稱半永久性。
3、所輸的液體在泵內作軸向勻速直線運動，故壓力脈動小，流量穩定，噪音低，由于轉動部分慣性小，則起動力矩和振動很小。
4、具有高吸入能力。
5、為保證泵、電機及管路系統安全，中等流量以上的螺桿泵均帶有安全閥，當壓力超過安全閥設定壓力時，高壓油將回流至泵的進口。 三、使用范圍：三螺桿泵所輸送液體為不含固體顆粒，無腐蝕性油類及類似油的潤滑性液體，粘度為1.2~100oE(3.0~760cst)，高粘度液體亦可通過加溫降粘后輸送，其溫度不超過150oC。三螺桿泵被廣泛應用于機械、石油、煉鋼、發電、化纖、食品、造船等行業。螺桿泵適用于輸送燃料油、潤滑油、液壓油、植物油、瀝青及其它潤滑性液體和油、水、氣混合液體。
四、螺桿泵代號說明：
形式代號 3G BW F 45X2 - 46 W Z
形式代號 |
3G |
BW |
F |
45X2 |
46 |
W |
Z |
|
系列 |
結構特征 |
安裝形式 |
規格 |
螺旋角（度） |
軸承位置 |
泵進口位置 |
1. 系列
3G表示三螺桿泵。
2. 結構特征
符號 |
結構說明 |
無 |
單吸螺桿泵 |
S |
雙吸螺桿泵 |
BW |
保溫螺桿泵 |
3. 安裝形式
符號 |
安裝形式 |
無 |
底腳臥式 |
F |
法蘭支架式 |
L |
柱腳立式 |
4. 規格
規格范圍 |
對應系列產品 |
30 X4~200 X3 |
3G |
5. 螺旋升角
詳見性能及參數表
6. 軸承位置
符號 |
軸承配置形式 |
無 |
內置式 |
W |
外置式 |
7. 泵進口位置（從泵頭升出軸端看）
符號 |
泵進口方向 |
無 |
表示泵進口位置在右邊 |
Z |
表示泵進口位置在左邊 |
普通臥式安裝 普通立式安裝 法蘭支架臥式安裝 保溫臥式安裝
三螺桿泵 3G30×2-40 3GL30×2-40 3GF30×2-40 3GBW30×2-40
三螺桿泵 3G30×4-40 3GL30×4-40 3GF30×4-40 3GBW30×4-40
三螺桿泵 3G30×2-46 3GL30×2-46 3GF30×2-46 3GBW30×2-46
三螺桿泵 3G30×4-46 3GL30×4-46 3GF30×4-46 3GBW30×4-46
三螺桿泵 3G30×2-52 3GL30×2-52 3GF30×2-52 3GBW30×2-52
三螺桿泵 3G30×3-52 3GL30×3-52 3GF30×3-52 3GBW30×3-52
三螺桿泵 3G30×2-54 3GL30×2-54 3GF30×2-54 3GBW30×2-54
三螺桿泵 3G30×3-54 3GL30×3-54 3GF30×3-54 3GBW30×3-54
三螺桿泵 3G35×4-46 3GL35×4-46 3GF35×4-46 3GBW35×4-46
三螺桿泵 3G35×3-52 3GL35×3-52 3GF35×3-52 3GBW35×3-52
三螺桿泵 3G45×4-27 3GL45×4-27 3GF45×4-27 3GBW45×4-27
三螺桿泵 3G45×4-36 3GL45×4-36 3GF45×4-36 3GBW45×4-36
三螺桿泵 3G45×3-46 3GL45×3-46 3GF45×3-46 3GBW45×3-46
三螺桿泵 3G45×2-52 3GL45×2-52 3GF45×2-52 3GBW45×2-52
三螺桿泵 3G50×3-44 3GL50×3-44 3GF50×3-44 3GBW50×3-44
三螺桿泵 3G50×3-46 3GL50×3-46 3GF50×3-46 3GBW50×3-46
三螺桿泵 3G50×2-52 3GL50×2-52 3GF50×2-52 3GBW50×2-52
三螺桿泵 3G60×4-40 3GL60×4-40 3GF60×4-40 3GBW60×4-40
三螺桿泵 3G60×3-46 3GL60×3-46 3GF60×3-46 3GBW60×3-46
三螺桿泵 3G60×3-52 3GL60×3-52 3GF60×3-52 3GBW60×3-52
三螺桿泵 3G70×3-46 3GL70×3-46 3GF70×3-46 3GBW70×3-46
三螺桿泵 3G70×2-49 3GL70×2-49 3GF70×2-49 3GBW70×2-49
三螺桿泵 3G70×2-52 3GL70×2-52 3GF70×2-52 3GBW70×2-52
三螺桿泵 3G80×3-27 3GL80×3-27 3GF80×3-27 3GBW80×3-27
三螺桿泵 3G80×3-36 3GL80×3-36 3GF80×3-36 3GBW80×3-36
三螺桿泵 3G80×2-40 3GL80×2-40 3GF80×2-40 3GBW80×2-40
三螺桿泵 3G80×2-46 3GL80×2-46 3GF80×2-46 3GBW80×2-46
三螺桿泵 3G80×2-52 3GL80×2-52 3GF80×2-52 3GBW80×2-52
三螺桿泵 3G85×2-46 3GL85×2-46 3GF85×2-46 3GBW85×2-46
三螺桿泵 3G85×3-46 3GL85×3-46 3GF85×3-46 3GBW85×3-46
三螺桿泵 3G85×3-49 3GL85×3-49 3GF85×3-49 3GBW85×3-49
三螺桿泵 3G85×3-52 3GL85×3-52 3GF85×3-52 3GBW85×3-52
三螺桿泵 3G90×2-46 3GL90×2-46 3GF90×2-46 3GBW90×2-46
三螺桿泵 3G90×2-49 3GL90×2-49 3GF90×2-49 3GBW90×2-49
三螺桿泵 3G90×2-52 3GL90×2-52 3GF90×2-52 3GBW90×2-52
三螺桿泵 3G100×4-40 3GL100×4-40 3GF100×4-40 3GBW100×4-40
三螺桿泵 3G100×3-44 3GL100×3-44 3GF100×3-44 3GBW100×3-44
三螺桿泵 3G100×3-46 3GL100×3-46 3GF100×3-46 3GBW100×3-46
三螺桿泵 3G100×3-52 3GL100×3-52 3GF100×3-52 3GBW100×3-52
三螺桿泵 3G110×3-46 3GL110×3-46 3GF110×3-46 3GBW110×3-46
三螺桿泵 3G110×2-52 3GL110×2-52 3GF110×2-52 3GBW110×2-52
三螺桿泵 3G110×2-54 3GL110×2-54 3GF110×2-54 3GBW110×2-54
三螺桿泵 3G110×4-40 3GL110×4-40 3GF110×4-40 3GBW110×4-40
三螺桿泵 3G120×4-36 3GL120×4-36 3GF120×4-36 3GBW120×4-36
三螺桿泵 3G120×3-46 3GL120×3-46 3GF120×3-46 3GBW120×3-46
三螺桿泵 3G120×2-49 3GL120×2-49 3GF120×2-49 3GBW120×2-49
三螺桿泵 3G120×2-52 3GL120×2-52 3GF120×2-52 3GBW120×2-52
三螺桿泵 3G130×3-40 3GL130×3-40 3GF130×3-40 3GBW130×3-40
三螺桿泵 3G130×3-44 3GL130×3-44 3GF130×3-44 3GBW130×3-44
三螺桿泵 3G130×3-46 3GL130×3-46 3GF130×3-46 3GBW130×3-46
三螺桿泵 3G140×3-46 3GL140×3-46 3GF140×3-46 3GBW140×3-46
三螺桿泵 3G140×2-49 3GL140×2-49 3GF140×2-49 3GBW140×2-49
三螺桿泵 3G140×2-52 3GL140×2-52 3GF140×2-52 3GBW140×2-52
三螺桿泵 3G150×3-46 3GL150×3-46 3GF150×3-46 3GBW150×3-46
三螺桿泵 3G160×3-46 3GL160×3-46 3GF160×3-46 3GBW160×3-46
三螺桿泵 3G180×3-40 3GL180×3-40 3GF180×3-40 3GBW180×3-40
三螺桿泵 3G180×3-44 3GL180×3-44 3GF180×3-44 3GBW180×3-44
三螺桿泵 3G200×3-36 3GL200×3-36 3GF200×3-36 3GBW200×3-36
三螺桿泵 3G200×3-40 3GL200×3-40 3GF200×3-40 3GBW200×3-40
三螺桿泵 3GS200×3-27 3GLS200×3-27 3GFS200×3-27 3GBWS200×3-27
特殊臥式安裝 特殊法蘭式 特殊臥式安裝 反向臥式安裝
三螺桿泵 3G30×2-40T 3GF30×2-40T 3GL30×2-40T 3G30×2-40Z
三螺桿泵 3G30×4-40T 3GF30×4-40T 3GL30×4-40T 3G30×4-40Z
三螺桿泵 3G30×2-46T 3GF30×2-46T 3GL30×2-46T 3G30×2-46Z
三螺桿泵 3G30×4-46T 3GF30×4-46T 3GL30×4-46T 3G30×4-46Z
三螺桿泵 3G30×2-52T 3GF30×2-52T 3GL30×2-52T 3G30×2-52Z
三螺桿泵 3G30×3-52T 3GF30×3-52T 3GL30×3-52T 3G30×3-52Z
三螺桿泵 3G30×2-54T 3GF30×2-54T 3GL30×2-54T 3G30×2-54Z
三螺桿泵 3G30×3-54T 3GF30×3-54T 3GL30×3-54T 3G30×3-54Z
三螺桿泵 3G35×4-46T 3GF35×4-46T 3GL35×4-46T 3G35×4-46Z
三螺桿泵 3G35×3-52T 3GF35×3-52T 3GL35×3-52T 3G35×3-52Z
三螺桿泵 3G45×4-27T 3GF45×4-27T 3GL45×4-27T 3G45×4-27Z
三螺桿泵 3G45×4-36T 3GF45×4-36T 3GL45×4-36T 3G45×4-36Z
三螺桿泵 3G45×3-46T 3GF45×3-46T 3GL45×3-46T 3G45×3-46Z
三螺桿泵 3G45×2-52T 3GF45×2-52T 3GL45×2-52T 3G45×2-52Z
三螺桿泵 3G50×3-44T 3GF50×3-44T 3GL50×3-44T 3G50×3-44Z
三螺桿泵 3G50×3-46T 3GF50×3-46T 3GL50×3-46T 3G50×3-46Z
三螺桿泵 3G50×2-52T 3GF50×2-52T 3GL50×2-52T 3G50×2-52Z
三螺桿泵 3G60×4-40T 3GF60×4-40T 3GL60×4-40T 3G60×4-40Z
三螺桿泵 3G60×3-46T 3GF60×3-46T 3GL60×3-46T 3G60×3-46Z
三螺桿泵 3G60×3-52T 3GF60×3-52T 3GL60×3-52T 3G60×3-52Z
三螺桿泵 3G70×3-46T 3GF70×3-46T 3GL70×3-46T 3G70×3-46Z
三螺桿泵 3G70×2-49T 3GF70×2-49T 3GL70×2-49T 3G70×2-49Z
三螺桿泵 3G70×2-52T 3GF70×2-52T 3GL70×2-52T 3G70×2-52Z
三螺桿泵 3G80×3-27T 3GF80×3-27T 3GL80×3-27T 3G80×3-27Z
三螺桿泵 3G80×3-36T 3GF80×3-36T 3GL80×3-36T 3G80×3-36Z
三螺桿泵 3G80×2-40T 3GF80×2-40T 3GL80×2-40T 3G80×2-40Z
三螺桿泵 3G80×2-46T 3GF80×2-46T 3GL80×2-46T 3G80×2-46Z
三螺桿泵 3G80×2-52T 3GF80×2-52T 3GL80×2-52T 3G80×2-52Z
三螺桿泵 3G85×2-46T 3GF85×2-46T 3GL85×2-46T 3G85×2-46Z
三螺桿泵 3G85×3-46T 3GF85×3-46T 3GL85×3-46T 3G85×3-46Z
三螺桿泵 3G85×3-49T 3GF85×3-49T 3GL85×3-49T 3G85×3-49Z
三螺桿泵 3G85×3-52T 3GF85×3-52T 3GL85×3-52T 3G85×3-52Z
三螺桿泵 3G90×2-46T 3GF90×2-46T 3GL90×2-46T 3G90×2-46Z
三螺桿泵 3G90×2-49T 3GF90×2-49T 3GL90×2-49T 3G90×2-49Z
三螺桿泵 3G90×2-52T 3GF90×2-52T 3GL90×2-52T 3G90×2-52Z
三螺桿泵 3G100×4-40T 3GF100×4-40T 3GL100×4-40T 3G100×4-40Z
三螺桿泵 3G100×3-44T 3GF100×3-44T 3GL100×3-44T 3G100×3-44Z
三螺桿泵 3G100×3-46T 3GF100×3-46T 3GL100×3-46T 3G100×3-46Z
三螺桿泵 3G100×3-52T 3GF100×3-52T 3GL100×3-52T 3G100×3-52Z
三螺桿泵 3G110×3-46T 3GF110×3-46T 3GL110×3-46T 3G110×3-46Z
三螺桿泵 3G110×2-52T 3GF110×2-52T 3GL110×2-52T 3G110×2-52Z
三螺桿泵 3G110×2-54T 3GF110×2-54T 3GL110×2-54T 3G110×2-54Z
三螺桿泵 3G110×4-40T 3GF110×4-40T 3GL110×4-40T 3G110×4-40Z
三螺桿泵 3G120×4-36T 3GF120×4-36T 3GL120×4-36T 3G120×4-36Z
三螺桿泵 3G120×3-46T 3GF120×3-46T 3GL120×3-46T 3G120×3-46Z
三螺桿泵 3G120×2-49T 3GF120×2-49T 3GL120×2-49T 3G120×2-49Z
三螺桿泵 3G120×2-52T 3GF120×2-52T 3GL120×2-52T 3G120×2-52Z
三螺桿泵 3G130×3-40T 3GF130×3-40T 3GL130×3-40T 3G130×3-40Z
三螺桿泵 3G130×3-44T 3GF130×3-44T 3GL130×3-44T 3G130×3-44Z
三螺桿泵 3G130×3-46T 3GF130×3-46T 3GL130×3-46T 3G130×3-46Z
三螺桿泵 3G140×3-46T 3GF140×3-46T 3GL140×3-46T 3G140×3-46Z
三螺桿泵 3G140×2-49T 3GF140×2-49T 3GL140×2-49T 3G140×2-49Z
三螺桿泵 3G140×2-52T 3GF140×2-52T 3GL140×2-52T 3G140×2-52Z
三螺桿泵 3G150×3-46T 3GF150×3-46T 3GL150×3-46T 3G150×3-46Z
三螺桿泵 3G160×3-46T 3GF160×3-46T 3GL160×3-46T 3G160×3-46Z
三螺桿泵 3G180×3-40T 3GF180×3-40T 3GL180×3-40T 3G180×3-40Z
三螺桿泵 3G180×3-44T 3GF180×3-44T 3GL180×3-44T 3G180×3-44Z
三螺桿泵 3G200×3-36T 3GF200×3-36T 3GL200×3-36T 3G200×3-36Z
三螺桿泵 3G200×3-40T 3GF200×3-40T 3GL200×3-40T 3G200×3-40Z
三螺桿泵 3GS200×3-27T 3GFS200×3-27T 3GLS200×3-27T 3GS200×3-27Z
五、注意事項：
1．輸送40~150mm2/s (約5°~ 20°E)的油最合適，可按樣本中3G型泵的工作參數選泵。
2．輸送40mm2/s （約5°E）以下的油類，由于介質粘度低，泵的容積效率下降，為了使泵滿足所需的流量和壓力，建議在樣本中選用比所需流量大一檔的3G型泵。
3．泵的吸入管路系統設計時應滿足泵的吸入條件，即：
其中：H ：泵吸上高度（m）
HS：泵吸上真空高度（m）
ν：泵的吸入口流速（m/s）
g ：重力加速度（m/s2）
h ：泵吸入管路中液力損失之和（m）
由上式可知，泵的吸上高度與泵的吸上真空高度、泵的入口流速和泵吸入端管路長短、彎頭多少以及管路中是否有濾器、閥等元件有關。另外輸送液體的粘度大小也影響液力損失。粘度越大液力損失也越大。所以在設計中泵的安裝位置盡可能離油罐近些，如果泵進油管較長或安裝高度較高、或輸送介質粘度大；為使泵正常工作，建議在樣本中選用螺旋角較小、轉速較低的泵。
4．嚴禁空泵試轉，嚴禁焊渣纖維等雜質吸入泵內。
5．泵的吸入管路中過濾器的過濾面積應為泵的入口面積的20~30倍；濾網為20~40目/吋。
6．泵上安全閥出廠已調好.主要起到瞬間保護超壓狀態下電機不過載發熱而燒毀，不能作溢流閥用。
