PROFIBUS-DP通訊總線電纜 含稅價

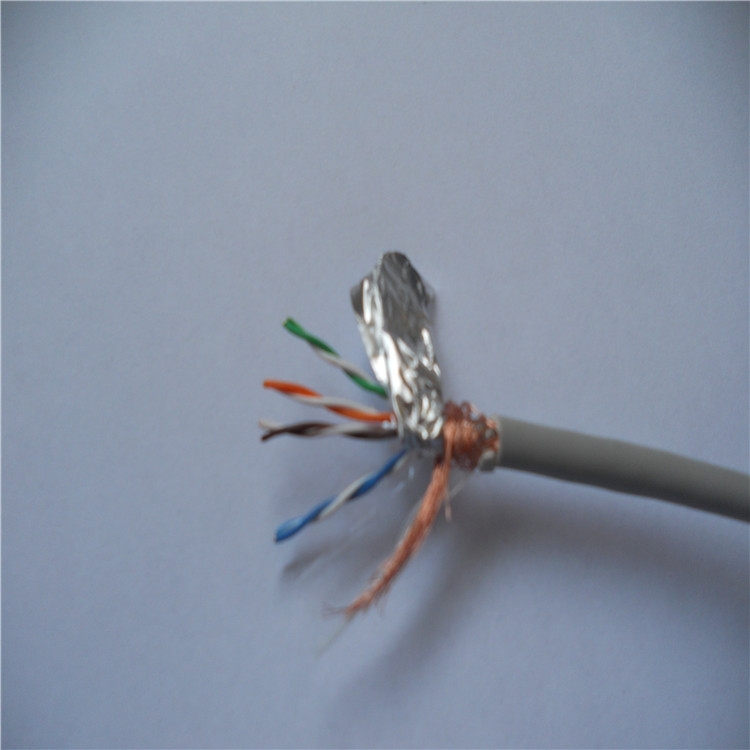

DP電纜結構
型號規格：6XV1830-0EH10總線電纜

參數如下：

導體：裸銅絲,1*0.64mm導線面積：>0.34mm

線芯顏色：綠色-紅色

屏蔽層：鋁塑帶+鍍錫銅絲編織

護套：PVC 3DRX 22X 02R

特性阻抗：150Ω

直流電阻：57.5Ω/km

工作溫度：-30℃到70℃之間

技術指標：

 1、實心裸銅線導體，2芯并合成對，芯線紅綠二色。

2、鋁箔、裸金屬絲編織雙層屏蔽，PVC外護套，阻燃,外觀紫色。

3、符合VDE 0472標準；B類試驗（IEC332.1）。

4、帶米標識，分100米、200米、300米包裝，500米、1000米木輪包裝。

5、工作參數：單線傳輸規格：1000m，加中繼器可延長至10000m

西門子PROFIBUS-DP總線電纜6XV1830-0EH10其它介紹：

1．借助于其雙屏蔽層，尤其適用于安裝在易受電磁干擾的工業環境中

2．通過總線終端的接地觸點的外包層，可實現接地的連續性

3．按米銷售

4．當連接各站時，應確保數據線不要擰絞，系統在高電磁發射環境（如汽車制造業）下運行應使用帶屛蔽的電纜，屏蔽可提高電磁兼容性（EMC）。

5．如用屏蔽編織線和屏蔽箔，應在兩端與保護接地連接，并通過盡可能的大面積屏蔽接線來復蓋，以保持良好的傳導性。另外建議數據線必須與高壓線隔離。

6．超過500Kbit/s的數據傳輸速率時應避免使用短截線段，應使用市場上現有的插頭可使數據輸入和輸出電纜直接與插頭連接，而且總線插頭可在任何時候接通或斷開而并不中斷其它站的數據通信。
