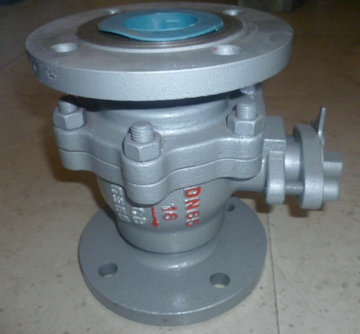

金屬硬密封球閥 Q41H、Q41Y系列
一、產品特點
1、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
二、性能規范
|
設計依據 |
國標系列 |
美標系列 |
|
|
設計標準 |
GB/T12237 |
AP16D |
ANSI B16.34 |
|
法蘭連接結構長度 |
GB/T12221 |
AP16D |
ANSI B16.10 |
|
結構長度(焊接) |
GB/T15188.1 |
AP16D |
ANSI B16.10 |
|
連接法蘭 |
GB/T9113 |
ANSI B16.5、B16.47 |
|
|
對焊端 |
GB/T12224 |
ANSI B16.25 |
|
|
試驗和檢驗 |
GB/T9092 |
AP16D |
AP1598 |
三、Q41H金屬硬密封球閥壓力范圍
|
壓力等級 |
試驗壓力(MPa) |
||
|
公稱壓力（PN） |
磅級（Class） |
殼體試驗 |
密封試驗 |
|
1.0 |
- |
1.5 |
1.1 |
|
1.6 |
- |
2.5 |
1.76 |
|
2.5 |
- |
3.8 |
2.75 |
|
4.0 |
- |
6.0 |
4.4 |
|
6.4 |
- |
9.6 |
7.04 |
|
- |
150 |
3.0 |
2.2 |
|
- |
300 |
7.6 |
5.6 |
|
- |
600 |
15.0 |
11.0 |
四、Q41H金屬硬密封球閥主要零件材料
|
材料 零件名稱 |
碳鋼 |
不銹鋼 |
||
|
GB |
ASTM |
GB |
ASTM |
|
|
閥體 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
閥蓋 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
雙頭螺柱 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
螺母 |
45 |
A194-2H |
0Cr18Ni |
A194-8M |
|
墊圈 |
金屬夾石墨 |
|||
|
球體 |
2Cr13滲氮 |
A276-410滲氮 |
1Cr18Ni9Ti |
F304/F316 |
|
閥座 |
2Cr13滲氮 |
A276-410滲氮 |
1Cr18Ni9Ti |
F304/F316 |
|
閥座支承圈 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316 |
|
閥座彈簧 |
17-7PH |
17-7PH |
17-7PH |
17-7PH |
|
閥座密封圈 |
石墨 |
|||
|
閥桿 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316 |
|
止推軸承 |
金屬夾PTFE |
|||
|
閥桿填料 |
石墨 |
|||
|
填料壓環 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
F304/F316 |
|
填料壓蓋 |
WCB |
A216-WCB |
ZG1Cr18Ni9Ti |
CF8/CF8M/ |
|
螺釘 |
35CrMoA |
A193-B7 |
1Cr17Ni2 |
A193-B8M |
|
定位板 |
2Cr13 |
A276-410 |
1Cr18Ni9Ti |
304 |
