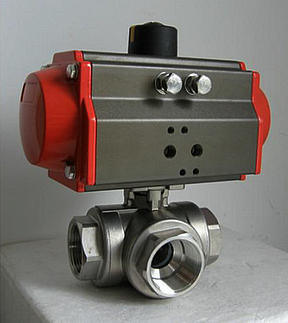

L型、T型內螺紋氣動三通球閥 Q614F、Q615F系列
一、概述：L型、T型內螺紋氣動三通球閥 Q614F、Q615F系列是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的氣動閥門，氣動球閥啟閉件是一個有孔的球體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。
二、產品特點：
(1)氣動三通內螺紋球閥有兩座和四座密封結構，閥芯孔道有L型和T型兩種結構形式，采用控制閥芯旋轉角度，改變閥芯孔道與管道口的連接狀態，可實現對三條支管不同的組合控制。氣動三通內螺紋球閥流通能力大，可控制氣體、液體、蒸汽，更適用于控制高粘度，纖維顆粒狀的流體。也適用于密封要求較嚴格的場合。
(2)兩閥座密封三通球閥具有結構緊湊、外形美觀、密封性能好，它能實現對管道中介質流向的切換。也能使相互垂直的兩個通道連通或關閉。
(3)四閥座密封三通球閥具有造型美觀、結構緊湊合理，它不僅可實現介質流向的切換，也可使三個通道相互連通，同時可關閉任意一個通道，使另外兩個通道連通，靈活控制管路是介質的合流或分流。
(4)T型閥芯孔道可使三條正交的管道互相連通或切換，起分流或合流作用；L型孔道連接相互正交的兩管道。使另一條孔道切斷，起改變介質流向作用。
三、執行標準：
|
設計依據 |
GB標準 |
ANSI標準 |
|
設計標準 |
GB/12237 |
ANSIB16.34 |
|
連接尺寸 |
GB/9113、JB/T79 |
ANSIB16.5 |
|
試驗和檢驗 |
JB/T9002 |
API598 |
四、L型、T型內螺紋氣動三通球閥 Q614F、Q615F系列主要零件材質：
|
序號 |
零件 |
材質 |
|
1 |
接頭 |
不銹鋼、CF8、CF8M |
|
2 |
閥座 |
PTFE |
|
3 |
球體 |
不銹鋼、304、316 |
|
4 |
墊片 |
PTFE |
|
5 |
閥體 |
不銹鋼、CF8、CF8M |
|
6 |
螺栓 |
不銹鋼、304 |
|
7 |
閥桿 |
不銹鋼、304、316 |
|
8 |
墊片 |
PTFE |
|
9 |
填料 |
PTFE |
|
10 |
壓蓋 |
不銹鋼、304、316 |
|
11 |
連接支架 |
不銹鋼、CF8 |
|
12 |
連接套 |
不銹鋼、304 |
|
13 |
螺栓 |
不銹鋼、304 |
五、L型、T型內螺紋氣動三通球閥 Q614F、Q615F系列主要連接尺寸：Q61(4、5)(F、N、P)-16-64
|
通徑 |
外形尺寸 |
||||||||
|
DN |
in |
d |
G |
L |
L0 |
L1 |
L2 |
H |
S |
|
15 |
1/2 |
10 |
1/2″ |
68 |
34 |
140/178 |
62/75 |
130/136 |
26 |
|
20 |
3/4 |
15 |
3/4″ |
78 |
39 |
140/178 |
62/75 |
135/141 |
32 |
|
25 |
1 |
20 |
1″ |
86 |
43 |
140/214 |
62/91 |
139/173 |
38 |
|
32 |
11/4 |
25 |
11/4″ |
111 |
55.5 |
164/214 |
75/91 |
158/186 |
49 |
|
40 |
11/2 |
32 |
11/2″ |
126 |
63 |
164/246 |
75/101 |
165/203 |
56 |
|
50 |
2 |
38 |
2″ |
143 |
71.5 |
190/295 |
91/112 |
202/228 |
70 |
