二、工作原理

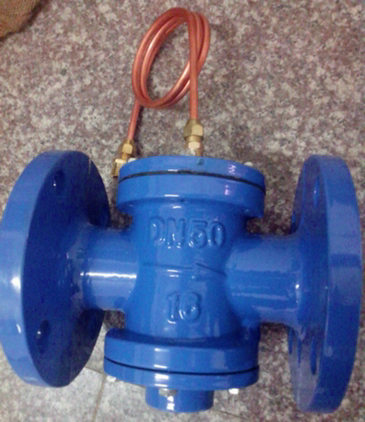

現以安裝在回水管道上的ZYC型自力式壓差控制閥為例說明工作原理。當供水壓力p1增大或減小時，信號由連接管傳如膜片上腔，帶動閥芯下移，使閥座的流通面積減小或增大。P2-P3也增大或減小，直到P1-P2保持原值恒定。當回水壓力P3增大或減小的瞬間同閥座流向出口的流速降低或升高，膜片下壓力P2也在這個瞬間增高或降低，帶動閥芯上移或下移，知道膜片的受力重新平衡，P2恢復原值，P1-P2保護原值恒定，從而保證了被控系統的供回水間壓差基本不便。

三、應用范圍：

自力式壓差控制閥 ZYC系列適用于供暖方式采用雙管系統的壓差控制。壓差控制范圍：定壓差型 10KPa、20KPa、30KPa。

閥體、閥蓋：灰鑄鐵、鑄鋼

閥桿：不銹鋼

閥瓣：鑄鋼

膜片：丁腈橡膠

四、標準規范：

設計制造標準：

結構長度標準：GB/T 12221-2005

連接法蘭標準：GB/T 9113

壓力溫度等級：GB/T 12224-2005

試驗檢驗標準：GB/T 13927-2008
