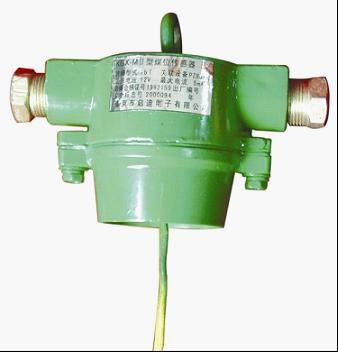

GUJ30（原型號KGU-1型）堆煤傳感器，是帶式運輸機堆煤保護的信號采集單元。正常時煤位傳感器輸出端“堆煤”輸出高電平，當煤位增高推移傳感器偏轉一定角度時，其內萬向接點導通， “堆煤”輸出低電平，“滿煤”指示燈亮，經短暫延時，主機執行繼電器釋放，實現堆煤保護，同時發出語言報警信號。電極式煤位傳感器原理相同，當電極接觸煤堆時，在煤電阻小于1.5M±500K的情況下,經1-3秒延時,實現故障停機,保護皮帶。

GUJ30型堆煤傳感器主要性能

1　動作偏移角度30°±3°。動作力≤9。8N

2  復位角度15°±3°

3  動作性能

堆煤傳感器受動力作用，探桿轉動至動作角度時應立即動作，輸出常開接點閉合；動作力撤除探桿自動返回原位經過復位角度時立即恢復，輸出常開接點短斷開

4接觸電阻

閉合接點的接觸電阻不大于0.1Ω,振動、沖擊和壽命試驗后不大于0.2Ω。

GUJ30型堆煤傳感器工作原理

皮帶機正常運轉時，將機械推移式堆煤傳感器觸頭偏移15～60°或在兩根電極同時接觸到煤時，延時2～3秒，皮帶機應停機，監控儀主機“堆煤”指示燈亮，同時發出響亮的“堆煤”語言報警聲

GUJ30堆煤傳感器與KHP159-Z帶式輸送機保護裝置主機配接
