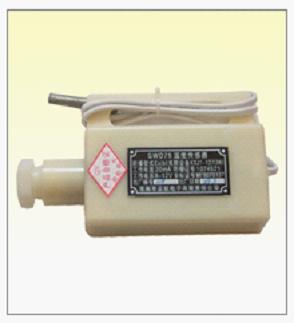

GWD90（原型號KGW-1型）溫度傳感器主要用于對煤礦井下膠帶運輸機因滾筒摩擦引起的溫度過高，進行監控，分50℃、60℃、70℃三檔,供使用現場選擇用, 正常時，溫度傳感器“溫度”端輸出高電平，當被檢測溫度超過整定溫度時 ,輸出低電平,自動切斷皮帶機電源,實現超溫保護。溫度傳感器為本安型全封閉結構，有三個接線螺釘供與主機配接用。

l          動作溫度：分為三檔50℃±3℃、60℃±3℃、70℃±3℃

l          延時時間：2秒。

l          外形尺寸：150mm×62mm×45mm；質量：0.8kg。

GWD90型溫度傳感器技術要求

傳感器就在下列環境條件下正常工作

l        環境溫度：0～40℃；相對濕度：＜100%；大氣壓力：86～106kpa。

l        工作電壓：DC12V  工作電流50mA；

l        最大電纜長度1000m，分布電感≤1mH/km；分布電容≤0.1μf/km。

GWD90型溫度傳感器主要電氣性能

本安參數及技術性能：Ui：DC12V。Ii：50mA；Li：0mH；  Ci：0.13nF。

動作性能:被測點溫度超過動作溫度時,傳感器輸出≤0.5V低電平;被測點溫度低于動作溫度時,傳感器輸出≥5V高電平

超溫保護由GWD50/60/70型溫度傳感器實為負溫度系數的半導體熱敏元件,在監視點溫度較低時,其阻值較大,使溫度傳感器輸出端“溫度”為高電平，皮帶機正常工作。當被監測處溫度升高到警戒值時，RT(LM335)阻值下降，溫度傳感器輸出端“溫度”輸出低電平，主機“超溫”指示燈亮，主機執行繼電器釋放，實現超溫保護，同時發出語言報警信號。通過改變撥動開關位置可將溫度保護整定在不同的數值。實現皮帶機超溫保護。

溫度傳感器的調試一般在地面進行，將溫度傳感器的溫度整定值用溫水逐一進行實驗，溫度達到整定值時，超溫保護應動作。主機“超溫”指示登亮，同時發出響亮的“超溫”語言報警聲。溫度保護的整定值，應依據現場需要保護的溫度值在地面整定好，安裝后一般不再調試。
