無料延時停車傳感器

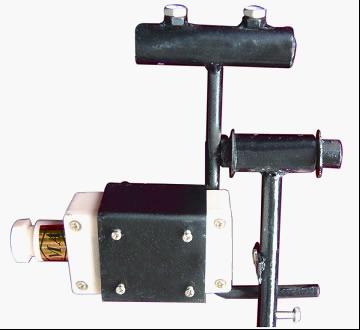

GMT30-300無料延時停車傳感器（原型號KGK-1型）,適用于煤礦井下,作為KHP159-Z帶式輸送機綜合保護裝置主機自動開車、停車傳感之用。是實現自動控制，高效節能的有力措施。

防爆型式：礦用本質安全型，標志ExibI。

外形尺寸：150mm×62mm×45mm；質量：0.8kg。

規格型式：觸動式傳感器

輸出方式：高電平為12V電壓，電流≤5mA。

技術要求：

環境條件: 環境溫度： -5～+40℃；相對濕度：不大于95%（+25℃）；大氣壓力：80～106kPa；

礦井下有性混合物，但無破壞絕緣的腐蝕性氣體的場合。

最大電纜長度1000m，分布電感≤1mH/km；分布電容≤0.1μf/km。

動作性能

當有物體觸及傳感器導桿時傳感器輸出高電平，當有物體觸及傳感器導桿時，傳感器經延時輸出低電平。

輸出低電平信號延時時間：30s-300s可調

延時時間誤差：延時時間與設定時間誤差不超過±10％

本安參數：Ui：DC12V。Ii：10mA。

傳感器工作電壓：+12V；  工作電流：≤20mA；

起車延時時間：8±2S；    停車延時時間：40~90S可調。

參照KHP159-Z帶式輸送機綜合保護裝置主機使用說明書，將GMT30-300傳感器上蓋打開，分別將“+12V”、“開停”和“接地”三個端子分別與KHP159-Z主機本安腔體內的“+12V”、“開停”和“接地”三個端子對應連接。并將控制盒放回原來出廠調試好的位置上（參考標記）。

將GMT30-300傳感器垂直懸掛在給煤口附近，使煤流能觸及的地方�；蝿觽鞲衅�，主機應發出“X號皮帶。將要起車注意安全”的預警信號，延時8±2S后起車。

將傳感器垂直懸掛并靜止置放約30s~8min，開停端應輸出低電位，實現延時停車。

將KHP159-Z主機設定在手動狀態下，靠開車傳感器可實現有煤開車，無煤停車。
