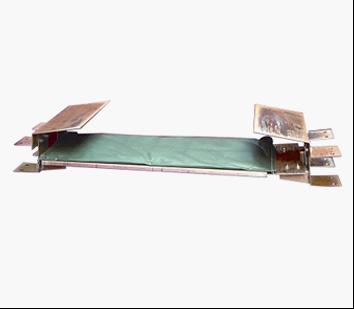

GVD1200（原型號KGV-1型）撕裂傳感器為本質安全型，采用壓敏式原理，當皮帶縱向撕裂，有1200克物料漏在100Cm²面積上時，KHP159-Z帶式輸送機綜合保護裝置主機切斷皮帶機電源,實現撕帶保護。防止事故擴大。傳感器總面積3000cm²。

防爆型式：礦用本質安全型，標志ExibI。

規格型式：壓敏式傳感器

輸出方式：無源型,開關量。

外形尺寸：1200mm×300mm×30mm，質量：5kg

GVD1200型撕裂傳感器主要性能：

1  接點容量：12V/0.2A。

2  接點接觸電阻≤0.1Ω，振動、沖擊后≤0.2Ω。

3　動作值

壓敏式撕裂傳感器的面積3000cm2,其上100cm2處落入1200g物料時,傳感器動作輸出0V。

4　動作值允許誤差范圍

壓敏式撕裂傳感器動作誤差±10％ 兩輸出端子應接通 ，接通電阻＜0.2Ω

5　輸出信號為開關量

GVD1200型撕裂傳感器工作原理：

    將撕裂傳感器兩根引出線接入KHP-Z型主機，正常時，傳感器處于斷開狀態，輸出高電平。若皮帶撕裂，有物料（煤）約1200g落入傳感器上，導點橡膠使鍵盤兩根引線短路，輸出低電平，撕裂指示燈亮，主機執行繼電器釋放，實現撕裂保護，同時發出語言報警信號。

調試：

將撕裂傳感器安裝于皮帶下方，兩根引出線分別接至KHP-Z帶式輸送機綜合保護裝置主機的“接地”和“撕帶”接口上，皮帶機正常運轉時，用手輕輕壓按撕裂傳感器傳感面 ，皮帶機應停機，監控儀主機面板上的“撕帶”指示燈亮，同時應發出響亮的“撕帶”語言報警聲。
