商鋪名稱：東莞市鎳都金屬材料有限公司
聯系人：劉雙（小姐）
聯系手機：
固定電話：
企業郵箱：dgndjs@126.com
聯系地址：東莞市松山湖高新園區研發五路2號宏遠新智匯3棟1701室
郵編：
聯系我時，請說是在焊材網上看到的，謝謝！

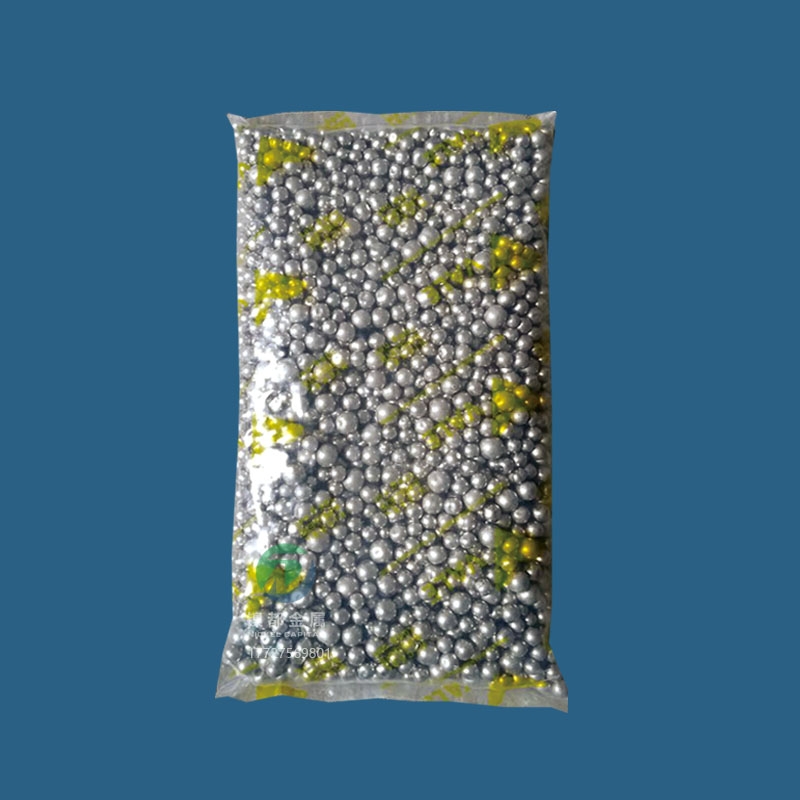

參數和包裝
規格：直徑6-14mm
紙箱裝：10公斤/包，5包/50公斤/箱
|
品名： |
含硫鎳珠 英可含硫鎳珠，INCO含硫鎳珠，加拿大鎳珠，英可鎳球 |
|
別名： |
含硫珠S-pellets，鎳球 |
|
分子式： |
Ni |
|
分子量： |
58.69 |
|
CAS登錄號： |
7440-02-0 |
|
EINECS登錄號： |
231-111-4 |
|
密度： |
6.97 |
|
熔點： |
1453 oC |
|
沸點： |
2732oC |
|
品牌： |
英可/INCO/VALE |
|
產地： |
加拿大 |
硫對鎳陽極的活化作用
鍍光亮鎳一般用電解鎳極做陽極，溶解性差，容易鈍化。含硫的鎳陽極不易出現電化學鈍化，容易溶解，活性高，含硫的質量分數在0.01%~0.04%為佳。不同文獻對含硫鎳陽極的有點的論述如下：
《防護裝飾性鍍層》P232含硫活性鎳陽極，能使陽極溶解均勻。即使在沒有氯化物的鍍液中，也能使陽極效率達到100%。
《實用電鍍工藝》P167-168,采用純度很高的電解鎳陽極，電鍍時很易鈍化，含0.01%~0.015%的硫元素的鎳陽極，溶解性好，活性強，可在大電流密度條件下操作。如Inco鎳圓餅比普通電解鎳板份的溶解電壓低約1.5v，因而可節約電能。
（美）《現代電鍍》 P395及文獻儲榮邦認為：含硫鎳陽極，在無氯化物溶液中陽極電流密度高度40A/dm2仍有完全活性，在含氯化物溶液中，陽極電流密度可使用到50A/dm2，至少比使用電解鎳板要高10A/dm2。還可節省電力5%左右。
《電鍍與精飾》2010年第8期P8：含硫鎳陽極又稱活化鎳陽極，是在熔融電解鎳中加入0.01%~0.15%硫制成，結構緊密，溶解性能良好，產生泥渣量少。電解過程中可節約10%左右電能，并可在低質量濃度活化劑的鍍液中使用。含硫鎳陽極還有一個特別顯著優點是形成的鍍層內應力很低，特別適宜在電鑄生產中應用。
《實用裝飾性鍍層與涂層》P336也認為，含硫鎳陽極含有0.01%~0.15%的硫，硫在溶解時能把電解液中銅雜質變為硫化銅沉淀而除去。
《電鍍手冊》（上冊）P320也認為，鎳陽極含有0.01%~0.15%的硫，溶解性好，活性強，可在大電流密度條件下操作。
在市場銷售的含硫鎳餅（冠/珠）含硫0.015%~0.023%。
半光亮鎳含硫量0.001%~0.003%；高硫鎳含硫量0.15%~0.3%；光亮鎳含硫量0.05%~0.1%。三層鎳在腐蝕介質中。先腐蝕含硫量高的高硫鎳層，其后是亮鎳層，這也說明了硫元素對鎳陽極，鎳鍍層有活化作用。
普通電解鎳板的臨界鈍化電流密度是多少？沒有明確的文獻記載，在含0.2~0.3mol/L的鍍鎳溶液中，陽極電流密度超過3A/dm2就會鈍化，從這點上判斷，含硫鎳陽極確實電化學活性高，優點不少，應該重視它的推廣應用，還有相當一部分電鍍廠仍然在使用普通電解鎳板，不利于節電降低成本。
當鎳中含有0.02%~0.04%的硫以后，活性較高。低于或高于這個范圍時，則活性下降
|
指標名稱 |
典型化學分析(%) |
|||||
|
電解鎳 |
R鎳圓餅 |
S鎳圓餅 |
電解鎳珠 |
含硫鎳珠 |
鎳圓 |
|
|
鎳(Ni) |
|
|
|
99.99000 |
99.98000 |
99.98000 |
|
鎳+鈷(Ni+Co) |
99.9900 |
99.9950 |
99.9700 |
|
|
|
|
鈷(Co) |
0.0500 |
0.0650 |
0.0500 |
<0.00005 |
<0.00005 |
<0.00005 |
|
銅(Cu) |
0.0010 |
0.0009 |
0.0010 |
0.00030 |
0.00030 |
0.00010 |
|
碳(C) |
0.0030 |
0.0030 |
0.0030 |
0.01200 |
0.00500 |
0.01500 |
|
鐵(Fe) |
0.0005 |
0.0005 |
0.0004 |
0.00500 |
0.00500 |
0.00600 |
|
砷(As) |
0.0010 |
0.0015 |
0.0010 |
|
|
|
|
鉛(Pb) |
0.0001 |
0.0001 |
0.0001 |
<0.00002 |
<0.00002 |
<0.00002 |
|
鋅(Zn) |
0.0003 |
0.0004 |
0.0003 |
<0.00005 |
<0.00005 |
<0.00005 |
|
硫(S) |
0.0002 |
0.0002 |
0.0230 |
0.00040 |
0.02600 |
0.00030 |
電解鎳（陽極）形狀:
電解鎳:長條:約150mm×600mm、約150mm×900mm、
方塊:約25mm×25mm、約100mm×100mm厚度約15mm
R鎳圓餅:鈕扣狀鎳 直徑約22mm厚度約10mm
S鎳圓餅:鈕扣狀鎳 直徑約25mm厚度約6.5mm
電解鎳珠:球狀鎳珠 直徑6mm至12mm
含硫鎳珠:球狀鎳珠 直徑6mm至14mm
