	                			GU手動真空球閥






	                			GU手動真空球閥




	                			產品價格：￥100（人民幣）





    1. 規格：DN15~300
      2.

    2. 發貨地：尼威公司
      3.

    3. 品牌：
      4.

    4. 最小起訂量：1臺
      5.











	                			免費會員





	                			會員級別：試用會員




	                			認證類型：企業認證




	                			企業證件：通過認證















      商鋪名稱：溫州尼威閥門有限公司


      聯系人：陳威（先生）



      聯系手機：


      固定電話：


      企業郵箱：nwchen@126.com


      聯系地址：浙江省永嘉縣甌北和二工業區


      郵編：325015


      聯系我時，請說是在焊材網上看到的，謝謝！


























                    商品詳情

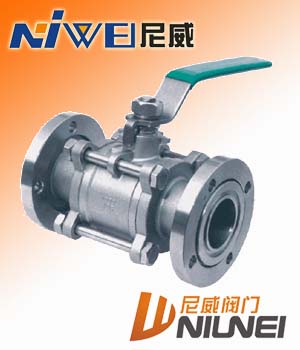

        GU手動真空球閥






















■


        GU手動真空球閥


        High Vacuum(Pressure)Ball Valve























■
GU手動真空球閥主要技術性能
        Main Technical Performance








■

        ■

        ■






　閥門漏率：Valve Leak Rate
　≤1.3×10-4Pa.L/S.



　適用溫度：Applicable Temperature
　-30～+150℃
        　-30～+150℃(PPL密封)



　適用范圍：Appy Range




　連接型式　Loose Flange
　使用壓力范圍(Pa)



　活套法蘭(GB6070、JB919)
　0.6×106～1.3×10-4



　焊接法蘭(GB6070、JB919)
　1.6×106～1.3×10-4



　快卸法蘭(GB4982)
　0.1×106～1.3×10-4



　螺紋連接　Threaded Connection
　1.6×106～1.3×10-4













■
手動真空球閥主要零件材料
        Materials of Main Parts








■


        ■
閥體、閥蓋、閥桿：不銹鋼
        密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

        Body, disc and stem: stainless steel.
        Sealing element: PTFE, NBR, Viton, PPL.







CONSTRUCTION FIGHTS (mm)













■
手動真空球閥外形及連接尺寸(mm)(JB919)
        Overall and Connection Dimensions(mm)














■
螺紋連接的外形及連接尺寸(圖一)












        Model
        型號



        DN



        G



        H



        E



        L





        GU-10(G)



        10



        1/4"



        52



        105



        68





        GU-16(G)



        16



        1/2"



        64



        130



        72





        GU-20(G)



        20



        3/4"



        67



        130



        82





        GU-25(G)



        25



        1"



        83



        165



        90





        GU-32(G)



        32



        1-1/4"



        89



        165



        112





        GU-40(G)



        40



        1-1/2"



        100



        190



        120





        GU-50(G)



        50



        2"



        125



        190



        145





        GU-63(G)



        63



        2-1/2"



        150



        250



        185





        GU-80(G)



        80



        3"



        161



        250



        210





        GU-100(G)



        100



        4"



        180



        280



        268






■
活套法蘭連接(GB6070)(圖二)












        Model
        型號



        DN



        D



        Do



        H



        E



        L



        n-φc





        GU-10(F)



        10



        55



        40



        52



        105



        84



        4-φ6.6





        GU-16(F)



        16



        60



        45



        64



        130



        84



        4-φ6.6





        GU-25(F)



        25



        70



        55



        83



        165



        114



        4-φ6.6





        GU-32(F)



        32



        90



        70



        89



        165



        140



        4-φ9





        GU-40(F)



        40



        100



        80



        100



        190



        160



        4-φ9





        GU-50(F)



        50



        110



        90



        125



        190



        170



        4-φ9





        GU-63(F)



        63



        130



        110



        150



        250



        195



        4-φ9





        GU-80(F)



        80



        145



        125



        161



        250



        220



        8-φ9





        GU-100(F)



        100



        165



        145



        180



        280



        280



        8-φ9






■
快卸法蘭連接(GB4982)(圖三)












        Model
        型號



        DN



        D1



        D



        H



        E



        L





        GU-10(KF)



        10



        12.2



        30



        52



        105



        84





        GU-16(KF)



        16



        17.2



        30



        64



        130



        84





        GU-25(KF)



        25



        26.2



        40



        83



        165



        114





        GU-32(KF)



        32



        34.2



        55



        89



        165



        140





        GU-40(KF)



        40



        41.2



        55



        100



        190



        160





        GU-50(KF)



        50



        52.2



        75



        125



        190



        170


        相關真空閥產品系列：
