鈦合金及20號合金等材料。安裝方式′S型泵有兩種安裝方式一水平安裝和立式安裝，立式安裝可以減少占地面積。雙吸泵就是有兩個吸水室，水從兩邊進來，所以造就了它的大流量。一般的泵都是從一處進水，這也就是說明了單吸泵和雙吸泵的區別，單吸泵的流量比較小。雙吸泵一般用在清水比較多點，清水離心泵的口和吐出口都是在水泵的中心軸線的下方，水平方向和軸線是垂直的、泵殼中開。雙吸泵主要是葉輪兩端，長處主要是抗汽蝕能力比單吸泵強，平衡軸向推力作用比單吸泵好，運行起來更平穩由于雙吸泵的口和排出口均在泵軸心線下方，雙吸泵的葉輪相當于兩個相同大小的單吸葉輪組合在一起工作，在和單級離心泵葉輪一樣大小直徑的情況下流量可以翻一倍；這就是為什么叫雙吸泵的原因。

運行數據：出口直徑：DN=80～800mm流量：50～11600m3/h(額定點)揚程：H＝7.6～200m(額定點)許用工作壓力：≤2.5MPa許用試驗壓力：≤3.75MPa介質：清水或物理化學性質類似于清水的其它液體(固體顆�！�80mg/L)。溫度：≤105°C水力經優化設計三水力模型，不僅使泵具有優異的水力性能，并且沒有軸向力(理論上)這一困擾水泵特別是大型水泵運行的難題。泵體、泵蓋、葉輪經精密鑄造，過流表面光滑提高了泵的抗汽蝕性能和效率。密封根據輸送介質或用戶要求采用填料密封或機械密封，不受轉向限制。對于填料密封，有足夠的空間用于更換填料。jdhuiquan6.28

雙吸泵殼體@凌海雙吸泵殼體@雙吸泵殼體135°C

雙吸泵殼體@凌海雙吸泵殼體@雙吸泵殼體135°C

擰緊地腳螺栓，并重新檢査水泵的水平度。④校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符臺上述要求）。⑤在檢査電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。進出水管路應另設支架支撐，不得籍泵本體支承。水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。如水泵安裝在進水水位以上吋，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。

工作條件：1. The allowable working pressure is 2.5MPa, that is, the pump inlet pressure + pump lift ≤2.5MPa. According to the maximum pressure under the pump shell, the pump body and pump cover material using gray cast iron (1.6MPa), Ductile iron (2.0MPa), cast steel (2.5MPa). Please indicate the pressure of the pump or the material at the time of ordering.
2. Media: Water with a temperature of ≤105°C or other liquids of physicochemical properties similar to water (solid particles ≤80mg/L). Bearing 1, the use of grease lubrication of closed rolling bearings, simple maintenance, long running time, 2, equipped with a constant oil level oil cup, can also be used dilute oil lubrication;
3, the selection of imported (SKF, NSK, NTN) high-quality bearings, smooth operation, low noise, long service life. Compact structure and good stability.

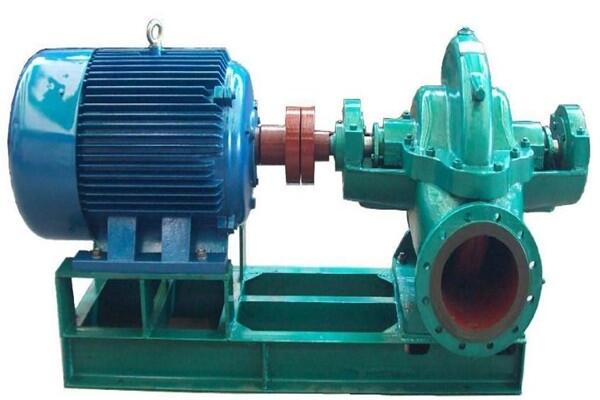

S, SA series double suction medium open pump for the pump shell open structure, import and export are in the pump body, maintenance only need to hoist the pump cover, rotor parts can be removed for maintenance operations, without the need to disassemble the pipeline, very convenient. According to the need of electric motor (drive) can also be on the left side at the right end, convenient for on-site installation. The structure shortens the axial size of the rotor parts, the steel of the shaft is better, and the operation is more stable and reliable. Equipped with pump body seal ring, and impeller seal ring for optional parts. The sealing ring can be replaced after wear, reducing operating and maintenance costs.

雙吸泵殼體@凌海雙吸泵殼體@雙吸泵殼體135°C

擰緊地腳螺栓，并重新檢査水泵的水平度。④校正電動機軸與水泵軸的同心度。使兩軸成一直線，在兩軸器外圓上的同軸度允差為0.1mm，端面間隙沿圓周的不均勻度允差0.3mm（在聯接進出水管路及試運行后再分別校核一遍，仍應符臺上述要求）。⑤在檢査電動機轉向與水泵轉向一致后，裝上聯軸器及聯接柱銷。進出水管路應另設支架支撐，不得籍泵本體支承。水泵與管路之間的結臺面，應保證良好的氣密性，尤其是進水管路，必須保證嚴格的不漏氣，并且在裝置上應無窩存空氣的可能。如水泵安裝在進水水位以上吋，為了灌泵起動，一般可裝底閥。也可采用真空引水的方法。水泵與出水管路之后，一般需裝閘閥和止回閥(揚程小于20米的可不用)，止回閥裝在閘閥后面。

五、型號意義：

例如：300S58A

　　　300-泵入口直徑(mm)

　　　S-單級雙吸水平中開式離心清水泵

　　　58-設計點揚程(m)

　　　A-葉輪外徑改變標志

雙吸泵殼體@凌海雙吸泵殼體@雙吸泵殼體135°C

裝上填料，放好中開面紙墊，蓋上泵蓋打緊螺尾柱銷后，擰緊泵蓋螺母，zui后裝上墳料壓蓋。但不要將填料壓得太緊，填料過緊會使軸套發熱，耗費功率較大，也不要壓得太松，過松會使液體滲漏大，水泵效率降低。裝配完成后，用手轉動泵軸，沒有擦碰現象，轉動比較輕滑均勻即可，拆卸可按上述裝配順序相反地進行。S系列中開泵安裝1，檢査水泵和電動機應無損壞。水泵的安裝高度，加上管路的水力損失，及其速度能，不得大于樣本規定的允許吸上真空高度值。基礎尺寸應符合泵機組的安裝尺寸。安裝順序：①將水泵放在埋有地腳螺栓的混凝土基礎上，用調整其間的楔型墊塊的方法校正水平，并適當擰緊地腳螺栓，以防走動。②在基礎與泵底腳之后灌注混凝土。③待混凝土干固后。

渣漿泵，砂礫泵，脫硫泵，泥漿泵整機3000臺�？趶揭幠�25-1400mm。機加工，鍛焊，熱處理，裝置，試泵等車間，悉數高鉻合金及鑄鐵，渣漿泵鑄件選用樹脂砂造型，爐前剖析選用直讀光譜儀，快速，的把握資料成份的度，結合先進的鑄造工藝，澆注工藝。公司現有鑄造熱處理工藝。在確保鑄件資料原料配比正確的一起流量5-13400m3/h雙相不銹鋼專業的技能團隊為客戶供給售前渣漿泵規劃選型。是一家年出產水泵達4萬余臺。是一家專門出產液下渣漿泵，ZJD單殼泵，混流泵，軸流泵，雙吸泵的廠家。建廠近20年來企業不斷開展壯大，經濟實力雄厚，技才能量強壯。河北會泉泵業制作有限公司坐落河北保定水泵工業區占地約3000平方米現在具有先進的出產東西檢測設備。
