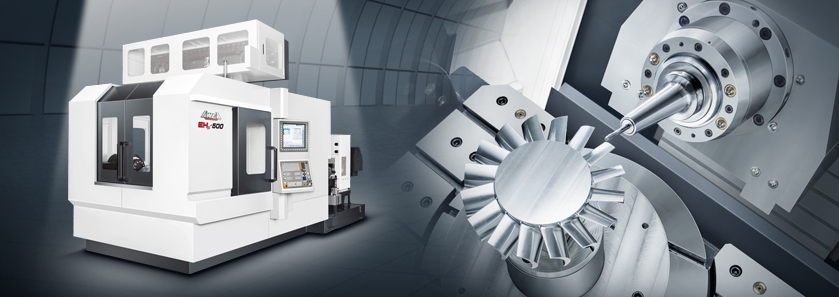

臥式五軸加工機
??結合亞崴先進的五軸控制技術與豐富的臥式加工機研發經驗，EH5 系列強悍的五軸同動加工能力，為您克服任何困難的切削任務，實現無限的可能
??高剛性頭部結構
??獨特的頭部支撐結構設計，即使 Z 軸長行程懸伸切削，依然能維持絕佳的結構剛性
??高性能 A / B 軸旋轉工作臺
??單位 : mm緊湊化設計
??緊湊的結構設計實現本系列極小的機臺佔地面積，有效提高廠房空間利用率與自動化生產線的單位面積產能
?
高剛性結構FEA 有限元素分析
??所有鑄件結構皆通過 FEA 有限元素分析，具有設計化，結構輕量化等優點，確保整機的結構剛性
??一體成型的鑄件結構
高剛性主軸頭
??? 高剛性之頭部與鞍座經化支撐設計，即使 Z 軸長行程懸伸切削，亦能維持優異的加工精度
??? 主軸端面至工作臺中心之短距離僅 150 mm，讓本系列能以較短的刀具進行各種加工任務，進而提高加工剛性
多樣化的工作臺模組單元A / B 軸旋轉工作臺
??? ? 400 mm 之 B 軸盤面採用嵌入式設計，可依據需求結合固定式盤面進而提高加工範圍，應用更有彈性
??? A / B 軸標配高解析全閉迴路圓形光學尺，確保極致的重複與定位精度
| EH5-500 | A 軸 | B 軸 |
|---|---|---|
| 旋轉角度範圍 | +120° ~ -42° | ±360° |
|
|
||
??高性能 B 軸傳動機構
??? 高剛性兩截式蝸桿蝸輪設計，相較一般複螺紋導螺桿傳動機構，齒面受力面積提高五倍，扭力輸出超過二倍*1，具備高精度、低磨耗、傳動效能佳等多項優勢特性
??? 剎車系統以 360° 全圓週油壓制動設計，擁有高剛性、耐重切削等特性，且不會有不平衡力矩產生盤面變形的問題
?A 軸工作臺
| 機型 | EH-500 |
|---|---|
|
|
?自動交換工作臺
??? 加工區域之工作臺搭配四組油壓剎車機構與錐型定位座，可提供盤面充裕之夾持力與定位精度
??? 標配吹氣清屑裝置與夾持氣密檢知機構，有效確保換盤可靠度、延長機構使用壽命
高性能主軸系統
??? 直結式傳動 12,000 rpm 與 15,000 rpm 兩種選擇，並依轉速之不同搭配適化規格的 FANUC 主軸馬達，滿足各種加工特性
??? 主軸採用 P4 等級超高精度軸承配合化跨距二點支撐的設計，能同時滿足重切削及長時間高速切削的應用需求
??? 馬達連接板配置獨特的冷卻迴路設計，能有效隔離主軸馬達轉動產生的熱量，減少熱變位，提升長時間加工精度
??主軸由 FANUC 主軸馬達結合高品級聯軸器直接驅動
高可靠度換刀系統
??? 24T 圓盤式刀庫結合刀臂式自動換刀機構，刀具交換毋須等待預備刀，
??換刀更有效率
??? 另可選配 32T 圓盤式刀庫或 50T 鏈式刀庫，滿足各種加工需求
??? 標配雙向任意選刀功能，刀庫選刀可一步到位，不須停頓
切屑移除對策
??完整的切屑移除對策可徹底將所有高溫切屑迅速帶離加工區域，藉以確保極致的加工精度、實現連續加工的可靠性並減少人員清理切屑的作業負擔
??後出式除屑機設計可讓生產線的空間更為緊湊，並能輕易的與中央鐵屑輸送帶搭配使用
??685 L 大容量水箱具備優異的切削液冷卻效果。而採分離式設計讓人員維護保養更方便
??沖屑系統可依需求調整噴嘴至機器內部任何位置，避免切屑殘留同時提供的冷卻效果
??中央排屑槽以不鏽鋼鈑包覆，平滑度極佳，能大幅降低切屑遲滯於機臺內部的可能性
| 重要諸元 | EH-500 | EH5-500 |
|---|---|---|
| X / Y / Z 軸行程 | 610 / 610 / 610 mm | |
| 主軸中心至工作臺面距離 | 50 ~ 660 mm | |
| 主軸鼻端至工作臺中心距離 | 150 ~ 760 mm | |
| 工作臺 | EH-500 | EH5-500 |
|---|---|---|
| 盤面尺寸 |
詳細內容請參考
??工作臺 |
620 x 360 ( ? 400 ) mm |
| 載重量 |
0° ~ 45° : 200 kg
??45° ~ 90° : 100 kg |
|
| 工件直徑 / 高度 | ? 600 / 650 mm | |
| 小分度單位 | 0.001° | |
| 旋轉角度範圍 |
A 軸 : -120° ~ +42°
??B 軸 : ±360° |
| 主軸 | EH-500 | EH5-500 |
|---|---|---|
| 主軸馬達 ( 連續 / 30 分 ) | 7.5 / 11 kW | |
| 主軸轉速 | 直結式 12,000 / 15,000 ( 選配 ) rpm | |
| 主軸內孔規格 | BBT40 | |
??本公司保留因技術需求，隨時更改內容及文字之權利。
| 三軸進給 | EH-500 | EH5-500 |
|---|---|---|
| X / Y / Z 軸快速進給速率 | 60 / 60 / 60 m/min. | |
| 切削進給速率 | 1 ~ 15 m/min. | |
| 刀庫 | EH-500 | EH5-500 |
|---|---|---|
| 刀庫容量 | 24 T | |
| 刀具直徑 / 鄰刀空 | ? 85 / ? 125 mm | |
| 刀具長度 | 350 mm | |
| 刀具重量 | 8 kg | |
| 精度 | EH-500 | EH5-500 |
|---|---|---|
| 定位精度 ( VDI 3441 ) | P ≤ 0.010 mm / 全長 | |
| 重現精度 ( VDI 3441 ) | Ps ≤ 0.015 mm | |
| 一般規格 | EH-500 | EH5-500 |
|---|---|---|
| 氣壓需求 | 5 ~ 7 kg/cm2 | |
| 控制器 | FANUC Oi -MF | HEIDENHAIN TNC 640 |
| 機臺佔地面積 ( 長 x 寬 x 高 ) | 6,900 x 2,120 x 3,195*1 mm | 6,094 x 2,120 x 3,195 mm |
| 機器重量 | 11,000*1 kg | 11,000 kg |
??*1 依工作臺規格而有所不同，實際資訊請洽亞崴機電
?B 軸工作臺
